Aircalo Condor TRP12 [19/26] Ix вертикальный дымоход

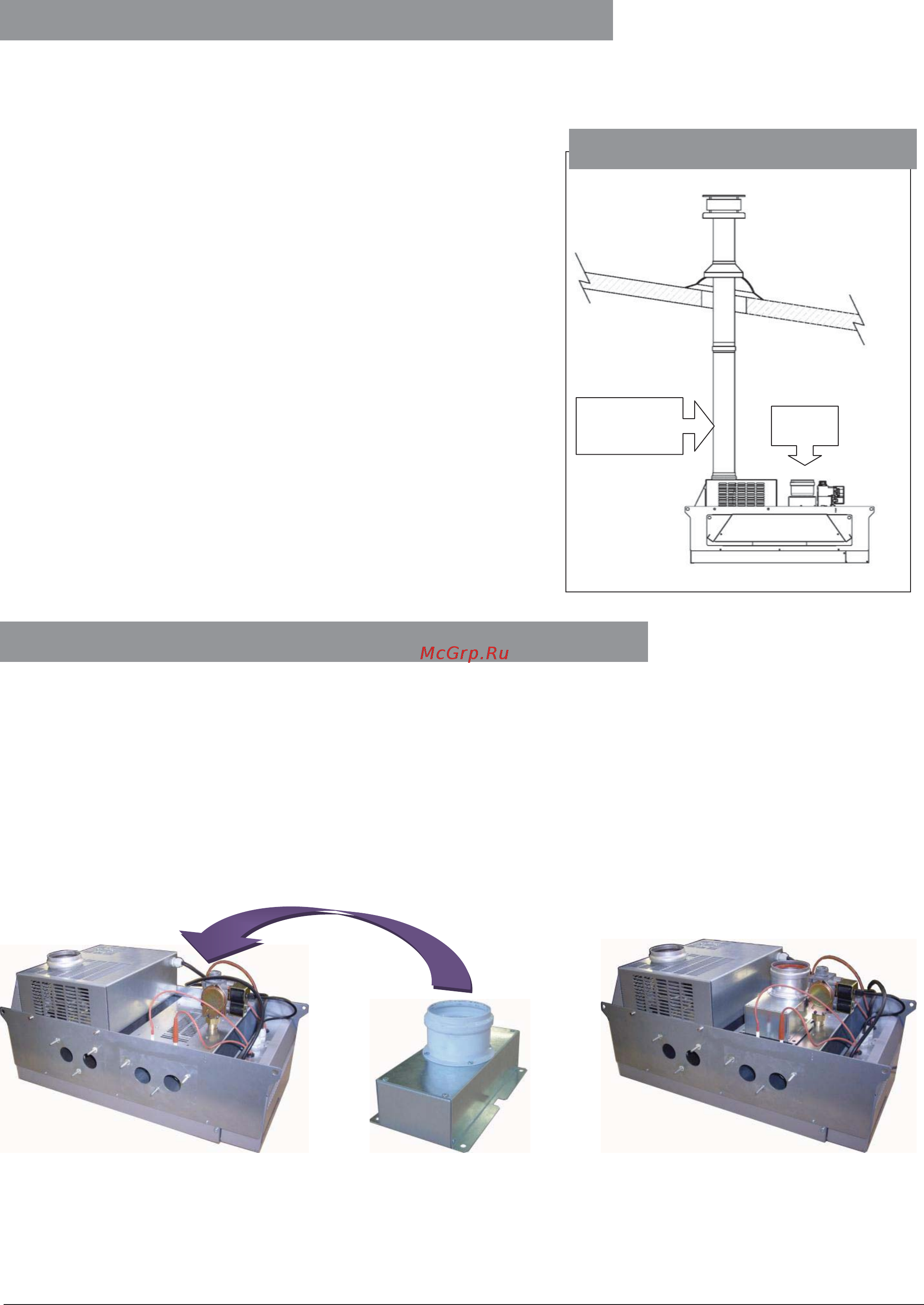

Вертикальный дымоход B22

Воздух для горения подается прямо изнутри отапливаемого помещения, а продукты сгорания

отводятся вертикальным дымоходом через крышу наружу.

В помещении должно быть достаточно воздуха для

горения. Расход воздуха, необходимый для нормальной

работы обогревателей, должен составлять 1,75 м3/ч на 1

кВт установки.

Длина наружной части дымохода должна соответствовать

действующим нормам и правилам.

Отдельные части дымоходов должны иметь диаметр не

меньше диаметра на выходе из прибора.

Если наружная часть дымохода имеет длину более 2 м,

дымоход необходимо оснастить теплоизоляцией.

Общяя длина отвода продуктов сгорания не должна

превышать 8 м. Колено 90° сокращает общую длину

отвода продуктов сгорания на 2 m, колено 45° - на 1м.

ВНИМАНИЕ :

Использовать изолирующий челох для системы отвода

отработанных газов или установить металлическую

систему отвода

отработанных газов, когда система

отвода проходит сквозь крышу или перегородки, которые

могут легко воспламениться.

Аксессуары из PVC и другого пластика не допускаются при установке.

Забор воздуха для горения происходит вне помещения. При этом используется

концентрическая труба для всасывания свежего воздуха и отвода отработанных газов,

которая подключается к блоку горелки. Концентрический дымоход может быть

горизонтального типа (C12) или вертикального (C32).

Использовать набора для подключения свежего воздуха, патрубок диам. 80мм для моделей

12/24/36 и патрубок диам. 130мм для модели 50, зафиксировать шурупами BTR M6.

IX.2. Вертикальный дымоход

IX.3. Подключение концентрического дымохода

Воздух

Выхлопные

газы
