17
Aircalo не несет ответственности за ошибки, сделанные третьими лицами при замене газа.
ВНИМАНИЕ : Электрическое подключение аппарата может осуществлять только
квалифицированный специалист согласно действующим нормам и правилам страны
установки.
Питающее напряжение составляет 230 В, однофазное + земля, 50 Гц (Рабочий лимит: минимум
198 В , максимум : 264 В), режим нейтрали без полного сопротивления.
В случае полного сопротивления обязателен изолирующий трансформатор.
Произвести заземление перед подключением.
Питание сектора должно проходить через предохранитель, который может отключить ток.
Соблюдать шаг минимум 3мм между контактами.
Электрокабель не должен затрагивать рефлекторы! Высокая температура!
TRP24,TRP36,TRP50
TRP12
CM31F
Блок управления (главный)
CM11F
Блок управления
(второстепенный)
EA
Электрод зажига
SI
Зонд ионизации
EVG
Газовый блок
VM
Лампочка работы
VD
Лампочка неисправности
K1
Перезапуск
MVE
Вытяжной вентилятор
PA
Прессостат воздуха
VII. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

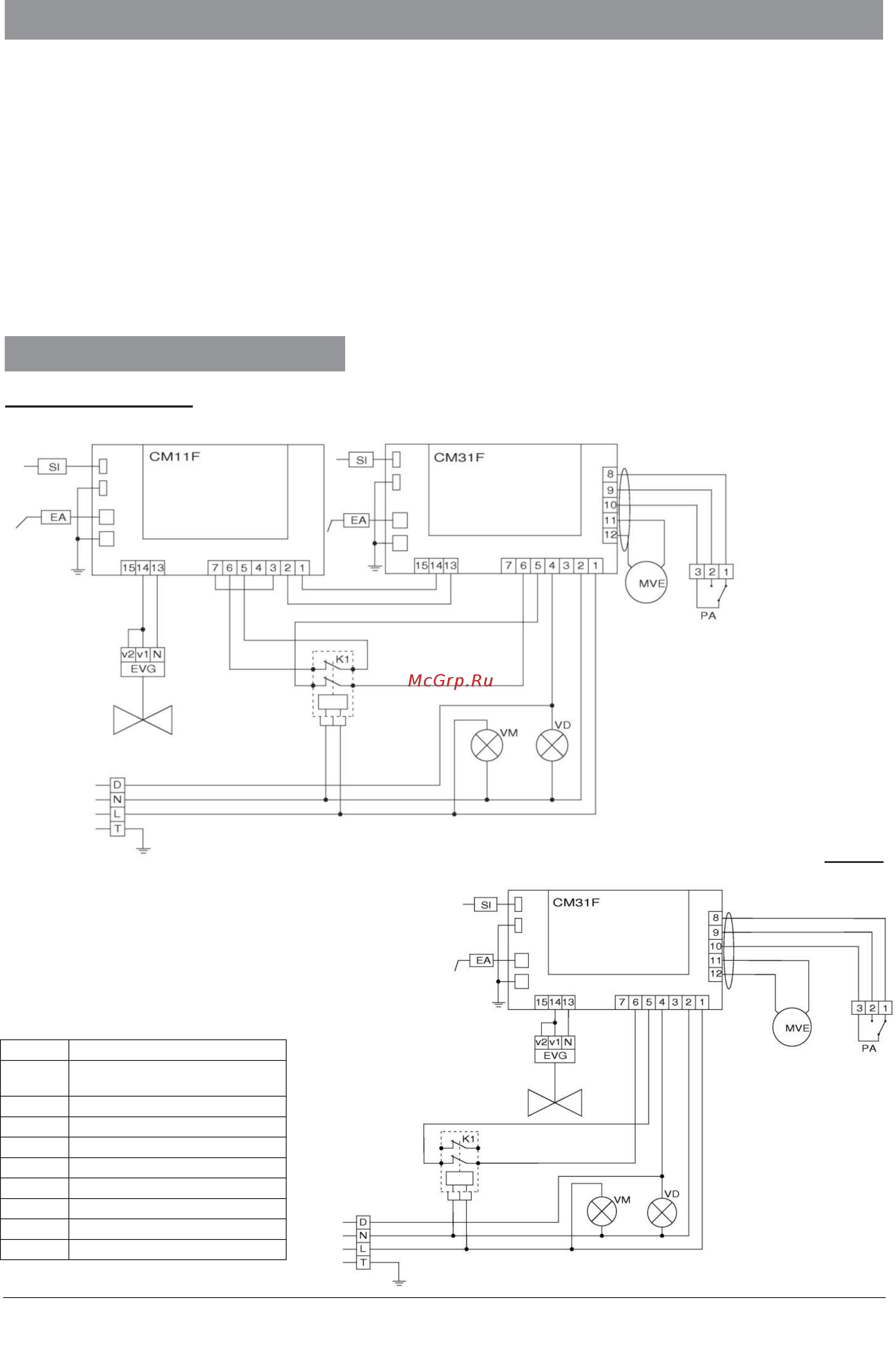

Схема подключения
