7. RACCORDEMENT HYDRAULIQUE

RACCORDEMENT DES BATTERIES

Réaliser le branchement en eau et l’étanchéité, en évitant toutes contraintes mécaniques.

Il doit être prévu un purgeur d'air à tous les points hauts et un pot de décantation muni d'un

robinet de vidange à tous les points bas du réseau d’eau.

Pour le raccordement, respecter les règlements administratifs locaux, les prescriptions du

cahier des charges et les règles de l'art.

Pour faciliter le contrôle, l'entretien, le démontage éventuel, les raccordements doivent être

démontables et pouvoir être isolés des circuits fluides d'arrivée et de retour, sans gêner le

dégagement nécessaire aux batteries.

Avant branchement, vérifier que les dimensions hors brides permettent le dégagement des

batteries et utiliser des brides à visser.

Suivre rigoureusement les instructions portées sur la carrosserie précisant quelle est la

tubulure d’entrée d’eau et quelle est la tubulure de sortie d’eau. A défaut d’indication, se

reporter au chapître 4 SERVITUDE.

Vérifier les températures et pression maxi d’utilisation mentionnées sur les documents

administratifs avant de mettre en eau. A défaut, nous consulter.

Afin d'éviter le démontage même partiel des canalisations, prévoir par exemple des brides à

visser ou tout système équivalent de raccordement aisément amovible.

NOTE : Vidanger les batteries qui peuvent être soumises au gel.

EVACUATION DES CONDENSATS

Toutes les tuyauteries d'évacuation d'eau doivent être munies d'un siphon soit :

- Évacuation des condensats de bac de batterie froide

- Evacuation des condensats du bac du caisson récupérateur à plaque

Un bac des condensats est équipé d’une tubulure de sortie. Il est recommandé d’y raccorder

un tuyau sans aucune réduction.

Pour assurer le bon écoulement des

condensats, le tuyau doit être incliné vers le bas

et présenter une déclivité constante de 1%, sans

courbures ni siphonnage horizontal.

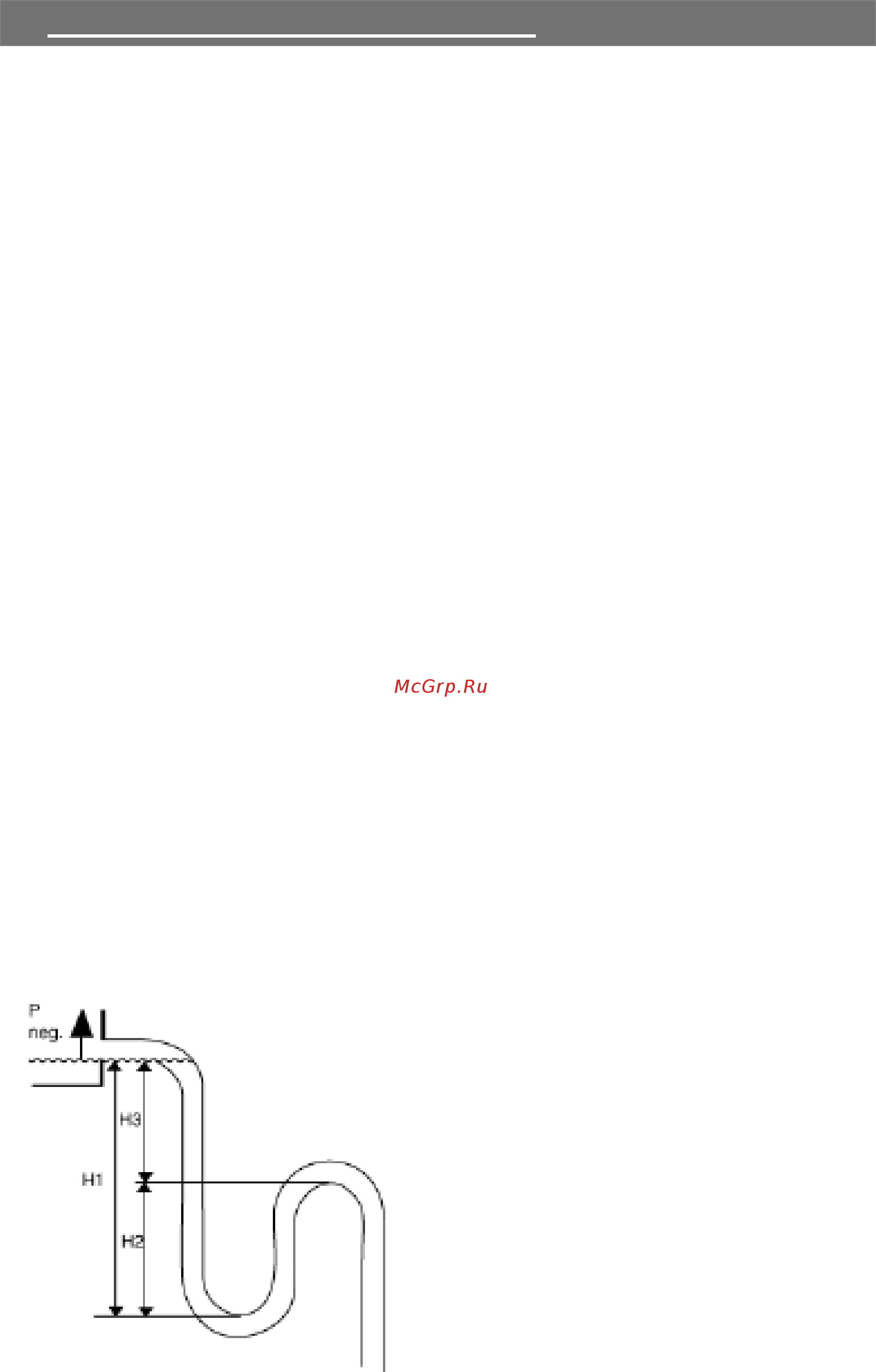

Prévoir en outre un siphon :

Pression négative :

H1 = 2 P

H2 = H1/2

où P est la pression exprimée en mm de CE

(1 mm CE = 9.81 Pa)

NOTE : Si la déclivité n’est pas suffisante,

prévoir une pompe auxiliaire de relevage.
