6. ASSEMBLAGE

Lorsque les unités sont multi-caissons, le montage des différents éléments constituant les

centrales de traitement d’air doit être réalisé dans le sens de l'air (de la reprise vers le

soufflage).

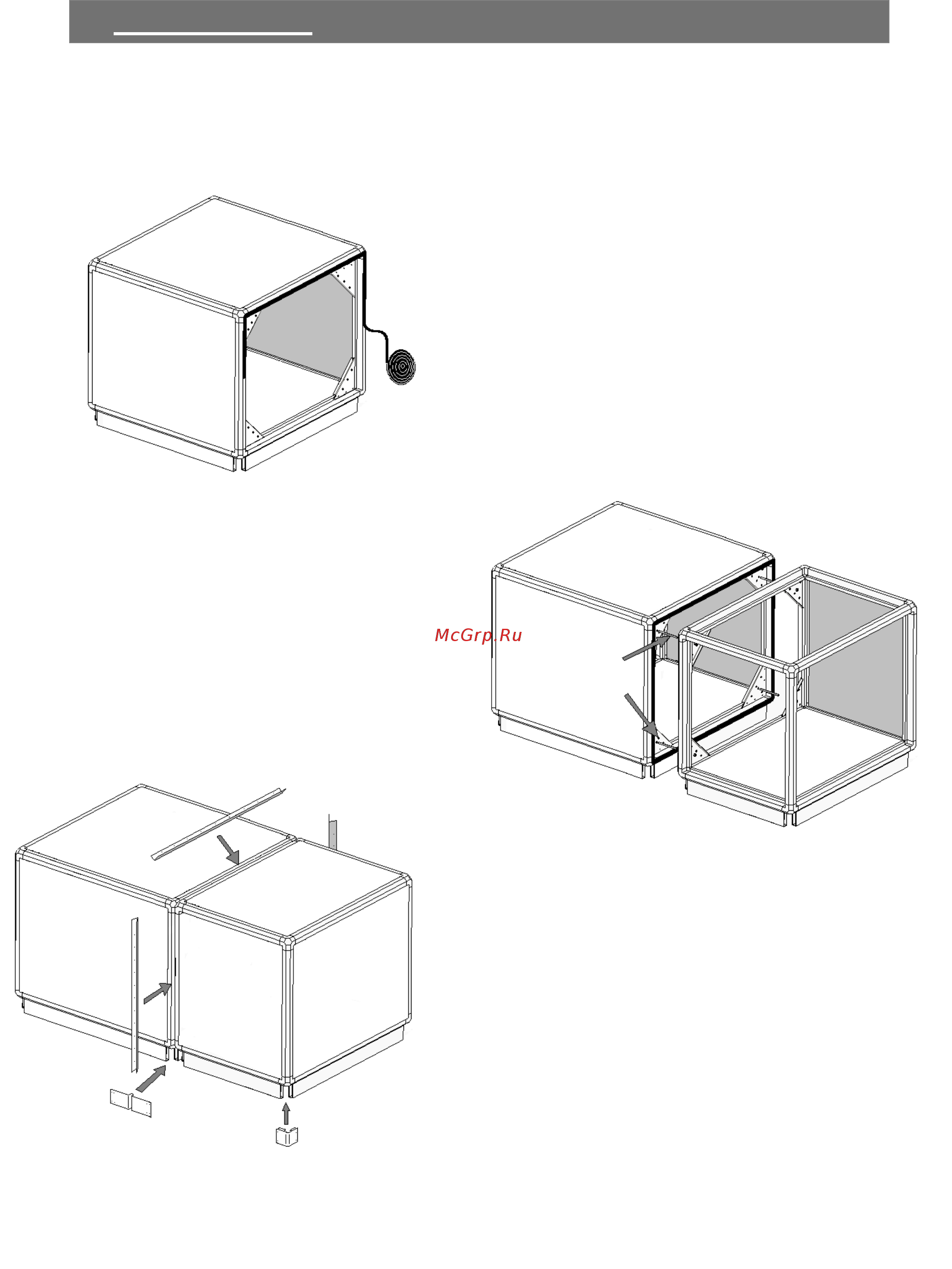

Pour les centrales constituées de plusieurs

caissons, placer le joint mousse fourni sur le

profilé aluminium.

Lorsque l’accès est possible par l’intérieur,

par une porte ou un panneau à effacement,

la fixation des caissons doit se faire par

l’intermédiaire des goussets d’angle

(boulonnerie non fournie).

Si l’accès au goussets d’angle est impossible,

il conviendra de positionner les caissons l’un

contre l’autre de façon à ce que le joint soit

uniformément compressé sur toute la

périphérie.

Les caissons seront alors liés entre eux par 3

équerres à visser dans le profilé aluminium

(vis auto-perçantes non fournies).

(

)

Pour les unités vendues avec l’option « Equerres d’angle de châssis » (1), une fois l’assemblage

des caissons terminé, placer les équerres en position et les visser dans le châssis aluminium

(

vis auto-perçantes non fournies

)

–

Idem pour les en

oliveurs de façade

(

)

(

)
