3. IMPLANTATION

Les centrales de traitement d’air FIDJI sont des appareils volumineux et encombrants.

Leur implantation doit donc être étudiée avec attention. En particulier il convient de contrôler

les poids des unités et la résistance des structures destinées à les supporter.

Nous recommandons d’installer les centrales de traitement d’air FIDJI dans des locaux

techniques isolés des pièces à traiter comme cela se fait généralement pour les chaudières

et les groupes de production d’eau glacée.

Pour les unités installées en toiture, vérifier que la vitesse des vents ne soit pas de nature à

détériorer l’unité voir à arracher des tôles. Au besoin procéder à des renforcements

mécaniques en prévention.

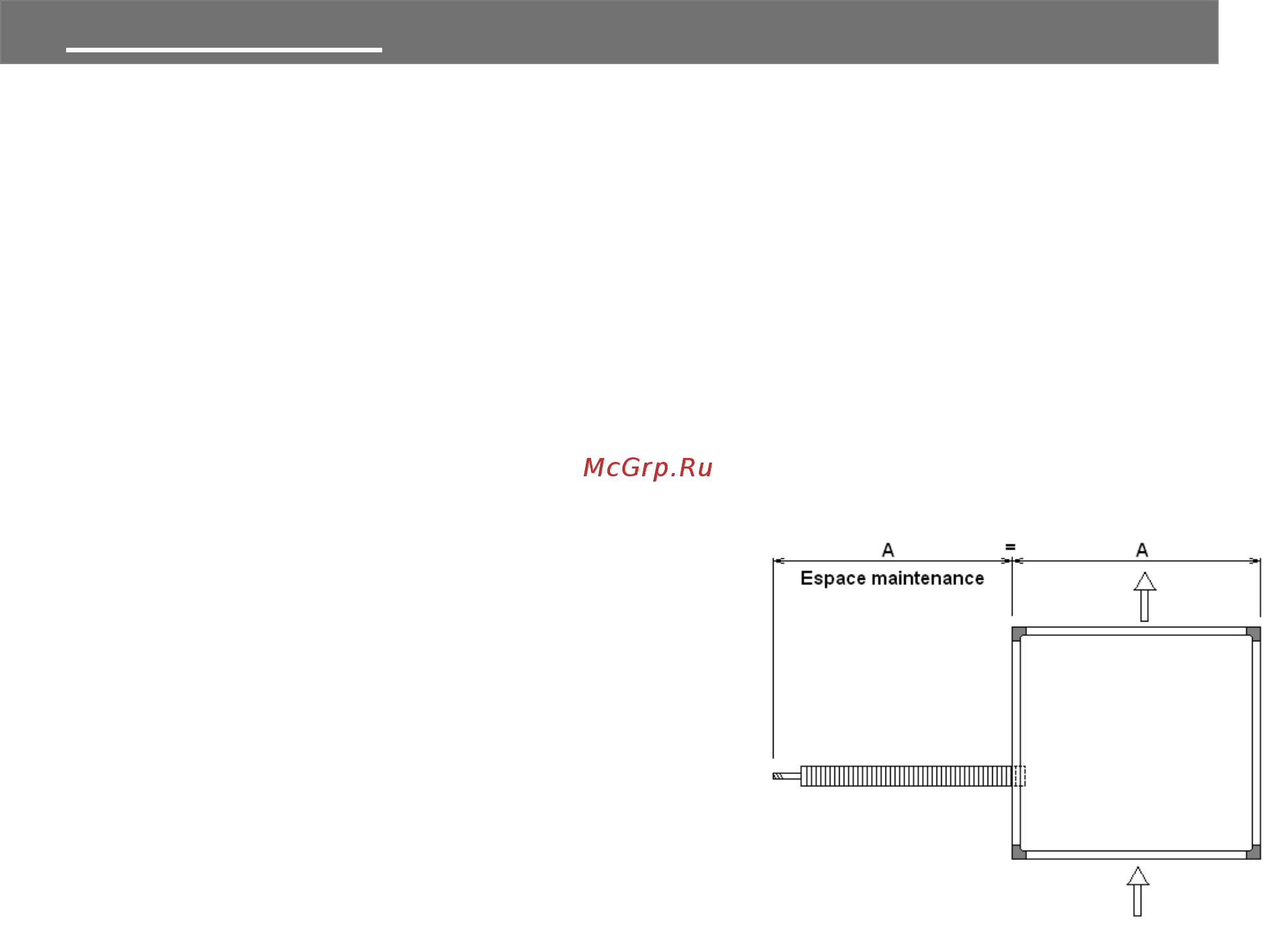

Prévoir autour de la centrale de traitement d’air,

l’espace nécessaire pour l’accès aux différents

organes : courroies, moteur, filtres, séparateurs de

gouttes etc...

Le débattement à prévoir pour l’extraction des

composants est égal à la largeur de la centrale.

Des presse étoupes de passage de câble sont

placés à l’arrière de la centrale (côté opposé aux

sorties de tubulures hydrauliques) et, lorsque l’option

coffret électrique de commande est retenu, ce

dernier est monté également sur la face arrière.

Aussi, il faut prévoir un espace libre à l’arrière de l’unité (1m minimum).

Pour les centrales multi-blocs, disposer chaque caisson conformément à l’ordre et au sens

représenté sur le plan de la centrale livré avec le matériel. Lorsque plusieurs appareils sont

livrés en même temps, il est important avant la mise en place des appareils de bien vérifier

l’affectation, compte tenu que des appareils d’apparence identiques peuvent avoir des

orifices ou des caractéristiques thermiques ou aérauliques différentes.
