12
Требования к воде, подаваемой в фильтр
Давление (minmax), атм. 2,86,0
(12,8 атм. для A550 p, A575 p)
рН 3 11
Температура,
о
С 438
Минерализация, мг/л <1000
Хлориды, сульфаты, мг/л <900
Хлор (свободный), мг/л <0,7
Мутность, мг/л <1
Жесткость, мг*экв/л <7
Железо, мг/л <0,3
Марганец, мг/л <0,1
Перманганатная окисляемость, мг О
2
/л <5
Общее микробное число, ед./мл <50
Coliиндекс отсутствие
При установке вне систем централизованного питьевого водоснаб
жения рекомендуется предварительно сделать анализ исходной воды.
Если установленные в результате анализа характеристики воды будут
хуже указанных выше, желательно установить дополнительную систему
водоподготовки. О ее составе лучше проконсультироваться со специ
алистами фирмыпродавца или сервисного центра.
I. СОЕДИНЕНИЕ ГИБКИХ ТРУБОК БЫСТРОРАЗЪЕМНЫМИ КОННЕКТО
РАМИ
ВНИМАНИЕ: трубки могут быть обрезаны для удобства монтажа, но мы
рекомендуем сохранить их длину облегчения сервисного обслуживания. Для
подсоединения четырех цветных трубок не требуется инструментов. Трубки
должны быть обрезаны ровно, иначе возможны протечки в местах соедине
ний. См. стр. 1011, чтобы понять, какие трубки куда подсоединить.
ПРИСОЕДИНИТЬ — ОЧЕНЬ ПРОСТО!
1. Отрежьте трубку под прямым углом.

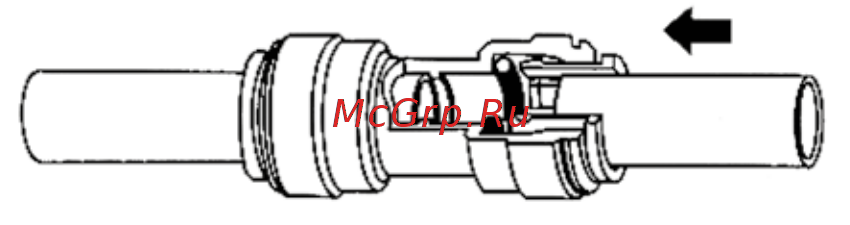

2. Вставьте ее в коннектор до упора. Для герметизации соединения прило
жите дополнительное усилие. При этом трубка утопится еще примерно на 3 мм
и будет плотно обжата резиновым кольцом коннектора.
ТРУБКА ЗАКРЕПЛЕНА
Потяните трубки для проверки соединения.
