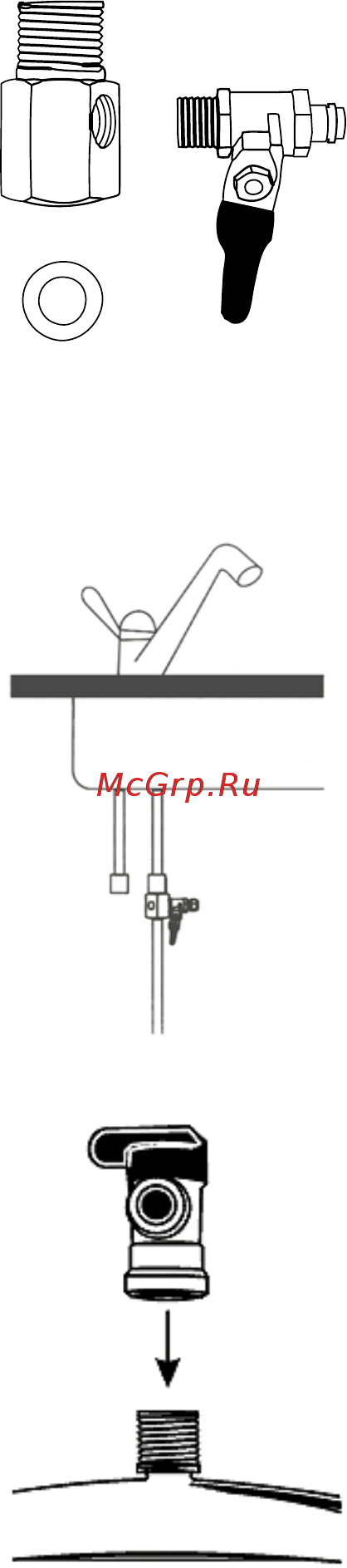

III ПОДКЛЮЧЕНИЕ К линии холодной воды ВНИМАНИЕ убедитесь что фильтр подключается к холодной воде 1тах 38 С Подключение к горячей воде выведет фильтр из строя 1 Закройте вентиль выключающий подачу хо лодной воды Откройте на смесителе кран холод ной воды чтобы сбросить давление Если вода по прежнему продолжает течь из крана даже после того как перекрыли вентиль вам придется закрыть главный вентиль дома или квартиры 2 Система подключается к водопроводу через узел подачи воды В комплект фильтра может входить комби нированный узел подачи воды кран тройник В этом случае переходите к п 2 4 Рис 11 2 1 Соберите узел подачи воды путем соедине ния шарового крана с тройником как показано на рис 11 Используя ленту ФУМ вверните кран подачи воды в тройник Будьте предельно осторожны при подсоединении крана чрезмерное усилие повредит его резьбу Используйте только гаечный или малый разводной ключ Не ис пользуйте другие материалы для герметизации сое динения 2 2 Ослабьте накидную гайку и отсоедините гиб кую подводку от смесителя 2 3 При необходимости замените прокладку на кидной гайки 2 4 Установите узел в сборе в разрыв гибкой под водки смесителя как показано на рис 12 Исполь зуйте гаечный или разводной ключ 2 5 Подсоедините красную трубку от фильтра к шаровому крану с помощью накидной гайки или бы строразъемного соединения IV УСТАНОВКА ШАРОВОГО КРАНА БАКА Примечание не трогайте воздушный клапан на накопительном баке находится на нижней части бака При заполнении и опорожнении бака используется желтая трубка в зависимости от режима работы в ней меняется направление потока воды 1 Оберните резьбу на вершине бака три раза лен той ФУМ 2 Подсоедините шаровой кран бака к вершине на копительного бака см рис 13 Во избежание по вреждений крана не прилагайте больших усилий при его установке Используйте гаечный или разводной ключ 3 Подсоедините желтую трубку от фильтра к бы строразъемному коннектору шарового крана накопи тельного бака с помощью накидной гайки или быстро разъемного соединения Рис 12 Рис 13 Кран закрыт 15
