14
II. СВЕРЛЕНИЕ ОТВЕРСТИЯ ПОД КРАН ЧИСТОЙ ВОДЫ И ПОДКЛЮЧЕ
НИЕ ЕГО К ФИЛЬТРУ
ВНИМАНИЕ: несмотря на то, что процесс сверления отверстия в мойке
не является очень сложным, тем не менее, он требует соответствующих навы
ков, внимания и осторожности. Используйте защитные очки и перчатки. При
необходимости обратитесь к специалисту.
Для установки крана чистой воды (А) нужна плоская поверхность достаточ
ной жесткости, чтобы кран был надежно закреплен в вертикальном положении.
При выборе места для сверления отверстия (диаметр 13 мм) руководствуйтесь
эстетическими соображениями, предварительно убедившись, что:
длины синей трубки хватит для подключения крана чистой воды к блоку
фильтрации;
с нижней стороны столешницы или мойки ничто не будет мешать подклю
чению трубки к крану чистой воды.

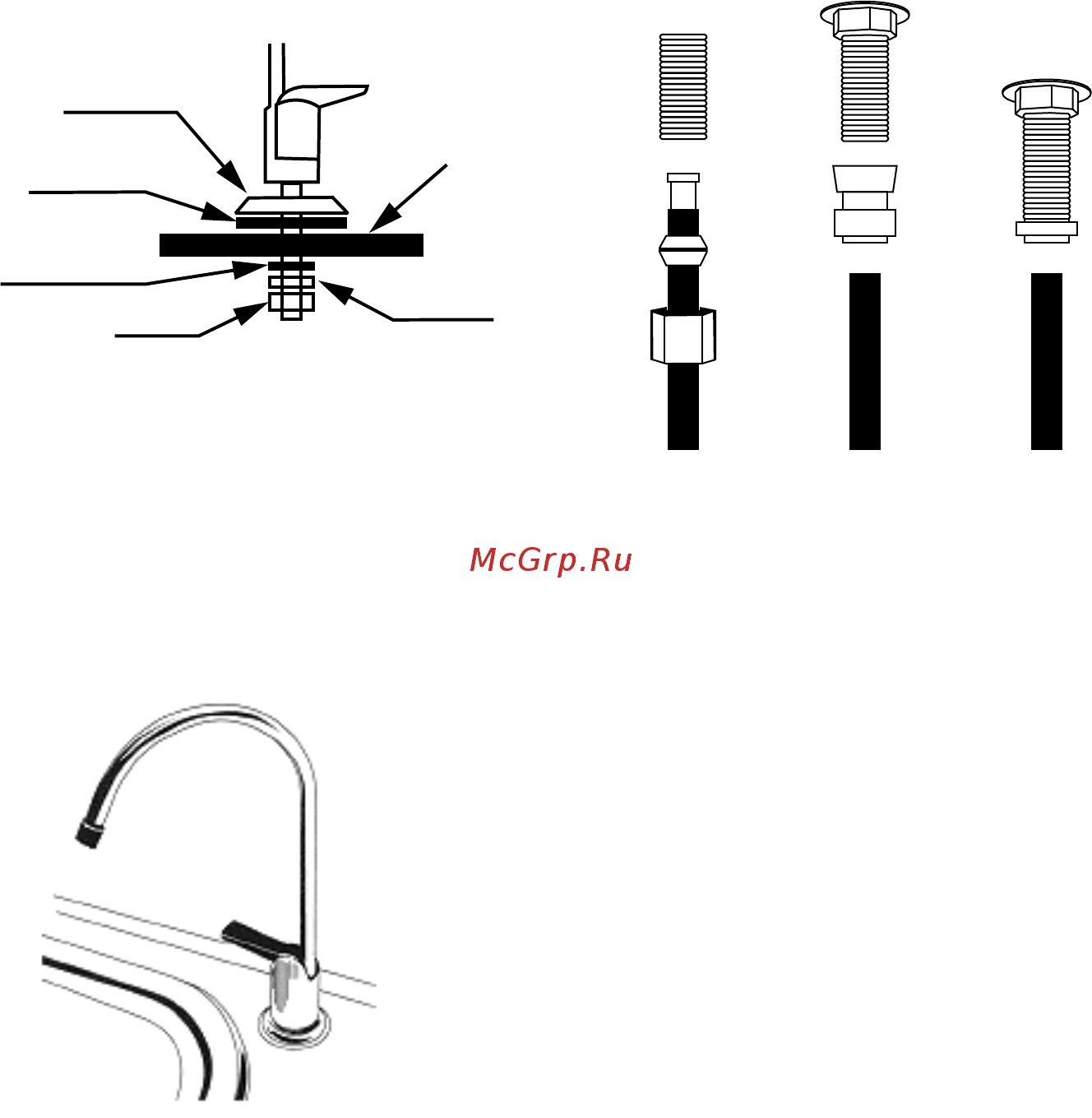

Монтаж крана чистой воды производите согласно рис. 8. Мы рекомендуем
не затягивать гайку (см. рис. 8) до завершения монтажа и проверки работо
способности системы, чтобы была возможность убедиться в отсутствии под
текания воды в месте соединения корпуса крана и
резьбовой трубки. В комплекте с краном чистой
воды может поставляться набор деталей для осу
ществления соединения с трубкой, либо кран чи
стой воды может иметь в своем составе быстро
разъемный коннектор. На рис. 9а, б, в приведены
возможные способы подключения синей трубки к
крану чистой воды.
Если на поверхности мойки нет места для
установки крана, то его можно смонтировать
на поверхности стола (рис. 10).
а б в
плоскость
раковины
шайба
декоративное
кольцо*
черный
уплотнитель
гайка
черный
уплотнитель
* присутствует не во всех моделях
Рис. 10
Рис. 8 Рис. 9
