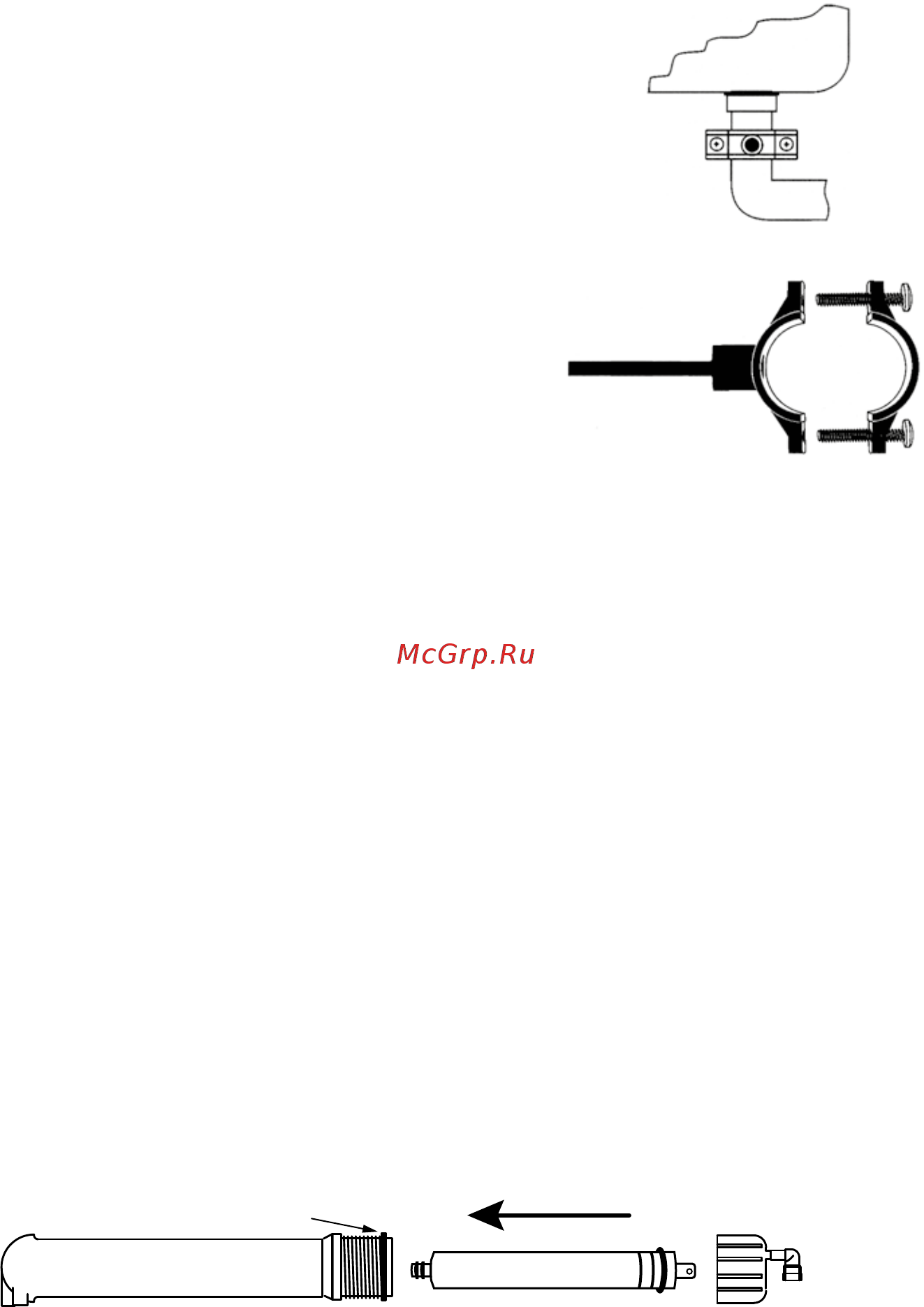

V УСТАНОВКА ДРЕНАЖНОГО ХОМУТА Дренажный хомут подходит к сливным сифо нам моек диаметром 40мм Устанавливать его необходимо на вертикаль ной части трубы до первого изгиба сифона рис 13 Участок трубы в который выходит дренажная трубка не должен быть заполнен водой И1О1И 1 Просверлите отверстие диаметром 6 5мм в том месте куда Вы планируете установить дре нажный хомут 2 Наклейте уплотнитель на внутреннюю сто Рис 14 рону скобы дренажного хомута с подключением Вставьте трубку в скобу хомута рис 15 3 Расположите две скобы дренажного хому та так чтобы просверленное в сифоне отверстие совпало с отверстием дренажного хомута и вы ступающей частью трубки 4 Затяните крепежные болты Их следует за тягивать равномерно так чтобы две скобы дре Рис 15 нажного хомута располагались параллельно друг другу Фильтр может комплектоваться дренажным хомутом с накидной гайкой VI ПРОМЫВКА ФИЛЬТРА И НАЧАЛО ЭКСПЛУАТАЦИИ 1 Установите префильтр ы Первый префильтр маркировка на колбе PREFILTER уже установлен во всех моделях В во вторую колбу маркиров ка CARBON установите угольный картридж В третью ступень SEDIMENT установите механический префильтр Картриджи соответствующие ступеням очистки для каждой модели фильтров перечислены в таблице на стр 18 Для установки картриджа необходимо раскрутить колбу при помощи ключа 10 Аккуратно снимите защитную пленку с картриджа и установите его в кол бу Обратите внимание на маркировку THIS END NEXT ТО VESSEL THREADS на верхней крышке картриджа или на указания на этикетке Закрутите колбу вручную без применения ключа не прикладывая чрезмерных усилий 2 Установите мембрану Для этого отсоедините трубку Н от быстроразъ емного коннектора крышки мембраны Открутите крышку колбы мембраны маркировка MEMBRANE Смажьте силиконовой смазкой резиновые уплот нения мембраны Установите мембрану в корпус согласно рис 16 Смажьте силиконовой смазкой уплотнение крышки колбы мембраны и аккуратно уста новите его на колбу Закрутите крышку колбы мембраны и пристыкуйте трубку Н Следите чтобы уплотнительное кольцо крышки колбы было установлено на колбе без перекосов Рис 16 16
