Atoll A 575 [3/26] Рис 1
![Atoll A 575 [3/26] Рис 1](/views2/1410422/page3/bg3.png)
3

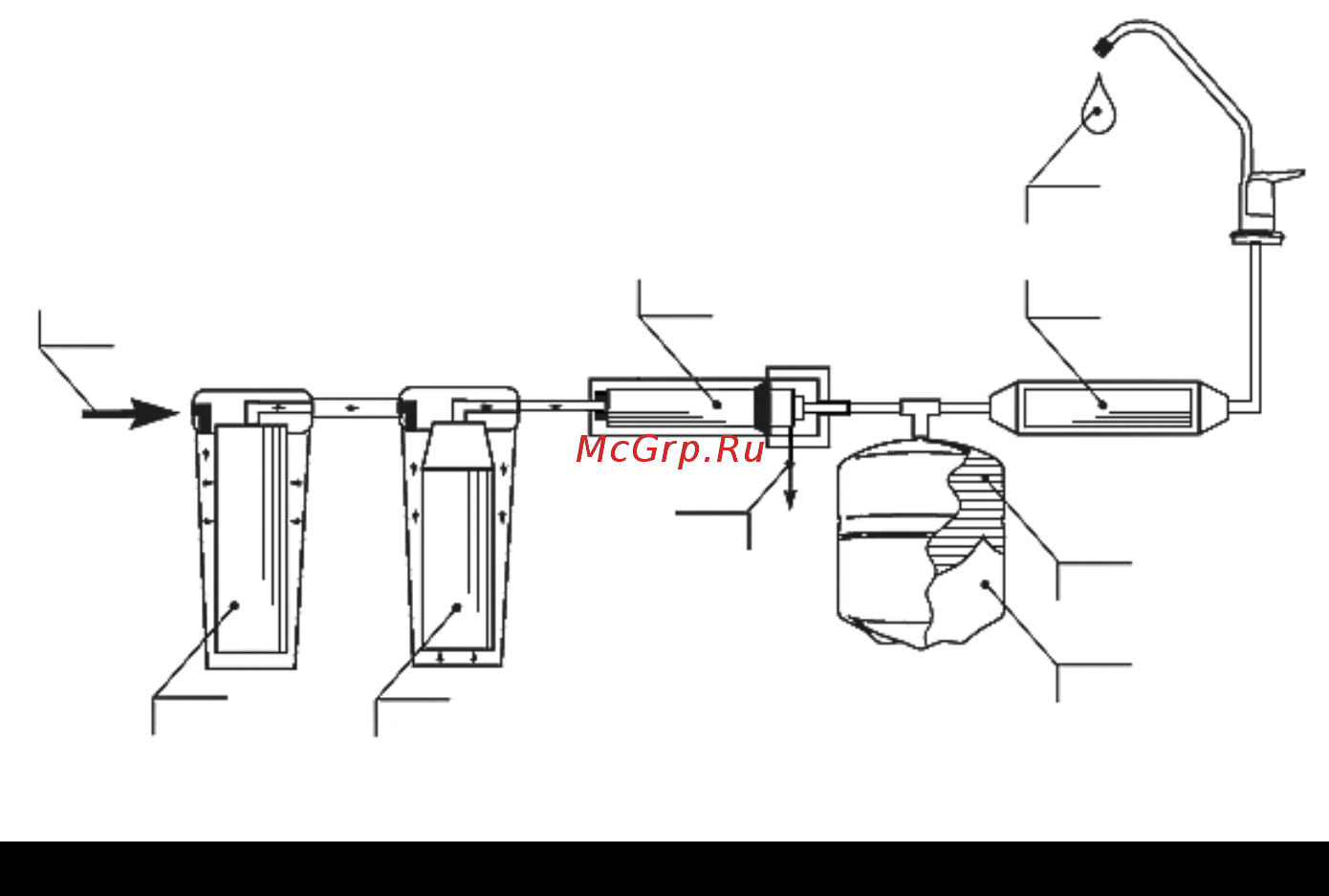

Схема очистки воды
обратноосмотическим
фильтром atoll
Давление воды от
2,8 до 6,0 атм.
Механический
префильтр
Угольный
префильтр
Слив
грязной воды
в канализацию
Мембрана
Чистая
вода
Воздух
0,5 атм. (пу
стой бак)
Чистая вода
Угольный
постфильтр
УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Большое спасибо за то, что вы выбрали нашу систему очистки воды atoll.
При ее правильной эксплуатации вы будете получать чистую и вкусную воду
на протяжении многих лет. Для достижения наилучших результатов рекомен
дуем подробно ознакомиться с настоящим руководством по эксплуатации и
сохранить его в качестве справочного материала. Во избежание проблем и
ошибок следует ознакомиться с разделом по технике безопасности и строго
соблюдать инструкции по установке системы. Необходимо сохранить руковод
ство пользователя и держать его вместе с системой очистки воды. Если воз
никнет необходимость изменить место установки системы или передать ее
другому владельцу, пользователь должен иметь возможность ознакомиться с
ее устройством и прочесть инструкции по безопасности.
ЧИСТАЯ ВОДА — это вода с приятным вкусом, не содержащая органиче
ских или неорганических веществ в опасных для здоровья или нежелательных
концентрациях, соответствующая установленным санитарным нормам и пра
вилам.
ОБРАТНЫЙ ОСМОС — очистка воды путем пропускания ее с напором через
полупроницаемую мембрану. Этот принцип положен в основу обратноосмоти
ческих фильтров atoll, и он не предусматривает применения химикатов.
МЕМБРАНА — полупроницаемый материал, через который могут пройти
только молекулы воды и кислород.
ПРЕФИЛЬТРЫ — используются для очистки воды от нерастворимых частиц,
хлора, органических веществ до того, как вода достигнет мембраны, и способ
ствуют увеличению срока службы мембраны.
