Luna 3 Comfort руководство для пользователя
14 газовые настенные котлы

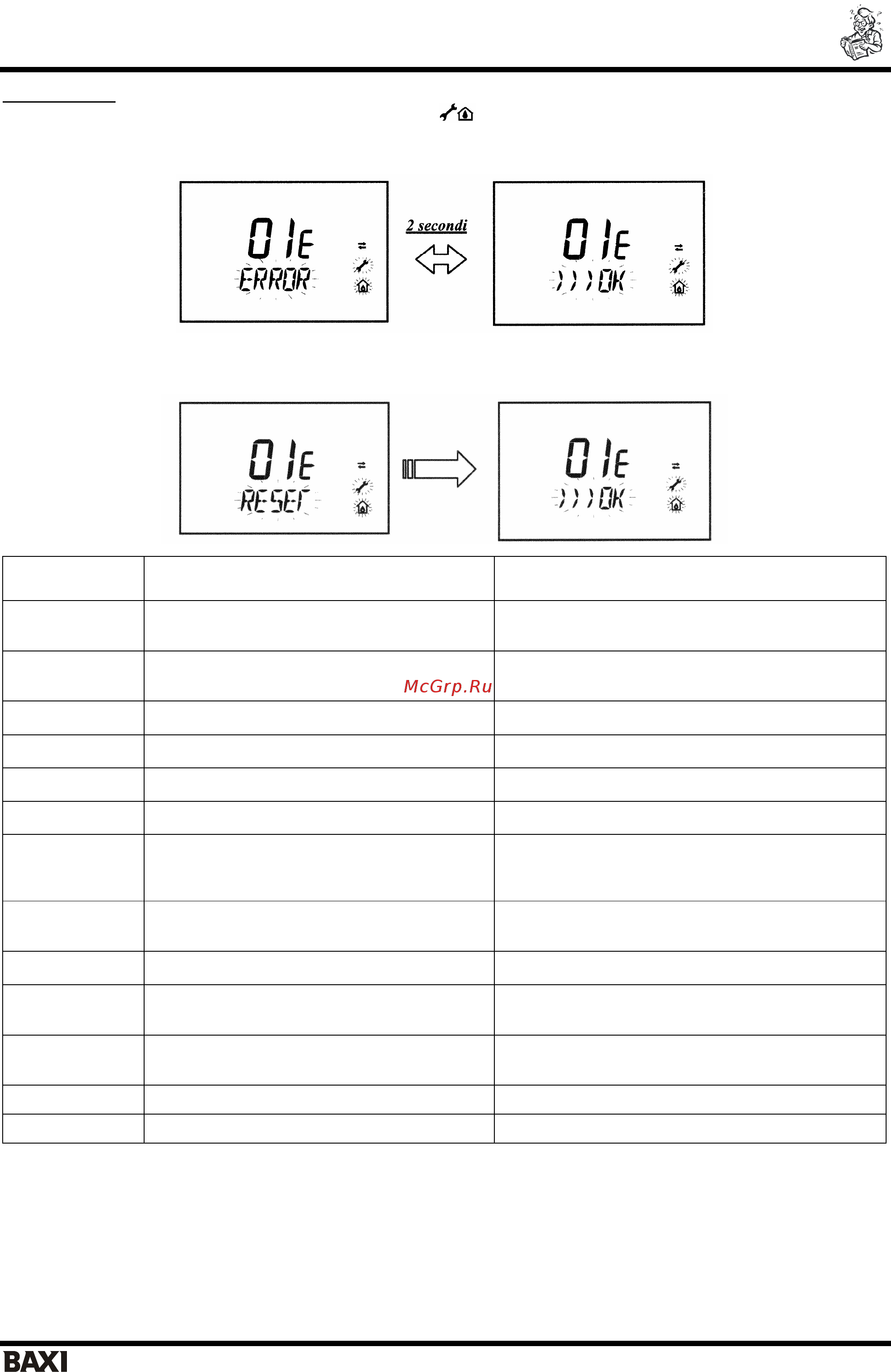

БЛОКИРОВКА
При блокировке котла на дисплее появляются символы
и мигает надпись >>>ОК, которая каждые 2 секунды
сменяется надписью <ERROR>.
Неисправность идентифицируется с помощью кода, который высвечивается на дисплее перед буквой Е.
Нажмите кнопку ОК чтобы перезагрузить электронную плату и перезапустить котел.
На дисплее появляется надпись <ERROR> и следом за ней надпись >>>ОК.
Код
неисправности
Описание неисправности Меры по устранению
01Е
Отсутствие зажигания Нажать кнопку ОК. В случае повторного срабатывания
данного устройства, обратитесь в обслуживающую
организацию.
02Е
Сработал предохранительный термостат
перегрева
Нажать кнопку ОК. В случае повторного срабатывания
данного устройства, обратитесь в обслуживающую
организацию
03Е
Сработал предохранительный термостат (датчик
тяги)/ прессостат – датчик тяги
Обратиться в обслуживающую организацию
04Е
Ошибка по частому срыву пламени Обратиться в обслуживающую организацию
05Е
Неисправен датчик температуры контура
отопления
Обратиться в обслуживающую организацию.
06Е
Неисправен датчик температуры контура ГВС Обратиться в обслуживающую организацию.
10Е
Нет сигнала от гидравлического прессостата
Проверьте, чтобы давление в системе
соответствовало необходимым значениям. (см.
параграф 5). Если неисправность остается, обратитесь
в обслуживающую организацию.
11Е
Сработал предохранительный термостат
перегрева низкотемпературного контура (при его
наличии)
Обратиться в обслуживающую организацию.
25Е
Блокировка насоса или наличие воздуха в
системе
Обратиться в обслуживающую организацию
31Е
Ошибка в передаче данных между электронной
платой и съемной панелью управления
Нажать кнопку ОК. В случае повторного срабатывания
данного устройства, обратитесь в обслуживающую
организацию
35Е
Ошибка пламени (паразитное пламя) Нажать кнопку ОК. В случае повторного срабатывания
данного устройства, обратитесь в обслуживающую
организацию
80Е-96E
Внутренняя ошибка съемной панели управления Обратиться в обслуживающую организацию.
98Е-99E
Внутренняя ошибка электронной платы Обратиться в обслуживающую организацию.
10. Указания по уходу
Для поддержания эффективной и безопасной работы Вашего котла в конце каждого сезона его должен проверить
квалифицированный специалист. Качественное обслуживание обеспечивает долгий срок службы и экономичную
работу системы. Внешнее покрытие котла нельзя чистить абразивными, едкими или легковоспламеняющимися
моющими средствами (такими как бензин, спирт и т.п.). Перед чисткой всегда отключайте агрегат от
сети (см.
параграф 6 "Выключение котла").
