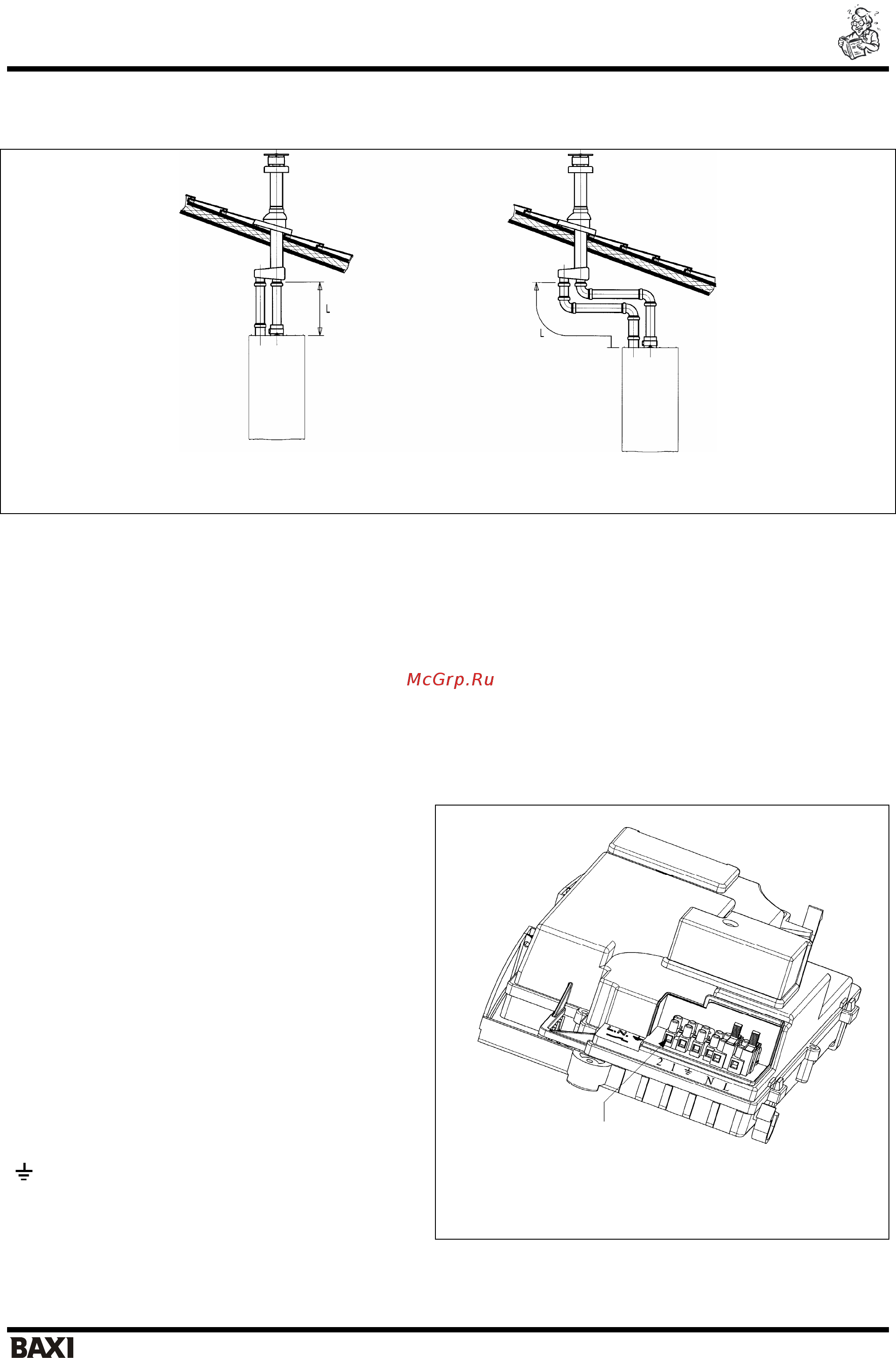

15.6 Варианты дымоотводящей системы по раздельным трубам с вертикальными

наконечниками

Обратите внимание! При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в

месте прохода трубы сквозь стену здания.

Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

16. Подключение к электропитанию

Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими

нормативами.

С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с

заземлением. Убедитесь в соблюдении правильной полярности.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.

При замене сетевого кабеля рекомендуется использовать кабель сечением

3x0.75 мм

и максимальным диаметром

8мм

…доступ к клеммной колодке

электропитания М1.

• двухполюсным выключателем отключите подачу

питания к котлу;

• отвинтите два винта, крепящих панель управления

к котлу;

• поверните панель управления;

• для доступа к контактам снимите крышку (рис.10).

В клеммную колодку встроены плавкие

предохранители на 2А (для их проверки или замены

выньте черный держатель предохранителя).

Внимание: убедитесь в соблюдении правильной

полярности L(фаза) - N(нейтраль).

Обозначение клемм:

(L) = фаза, коричневый провод

() = нейтраль, голубой провод

(

) = земля, желто-зеленый

(1) и (2) = клеммы подключения комнатного

термостата

Рис.10

Предупреждение: Если котел подключен непосредственно к системе теплых полов, необходимо установить

защитный предохранительный термостат.

Lmax = 15 м 240 Fi - 1.240 Fi

Lmax = 12 м 310 Fi - 1.310 Fi

Lmax = 14 м 240 Fi - 1.240 Fi

Lmax = 10 м 310 Fi - 1.310 Fi
