Luna 3 Comfort руководство для технического персонала
19 газовые настенные котлы

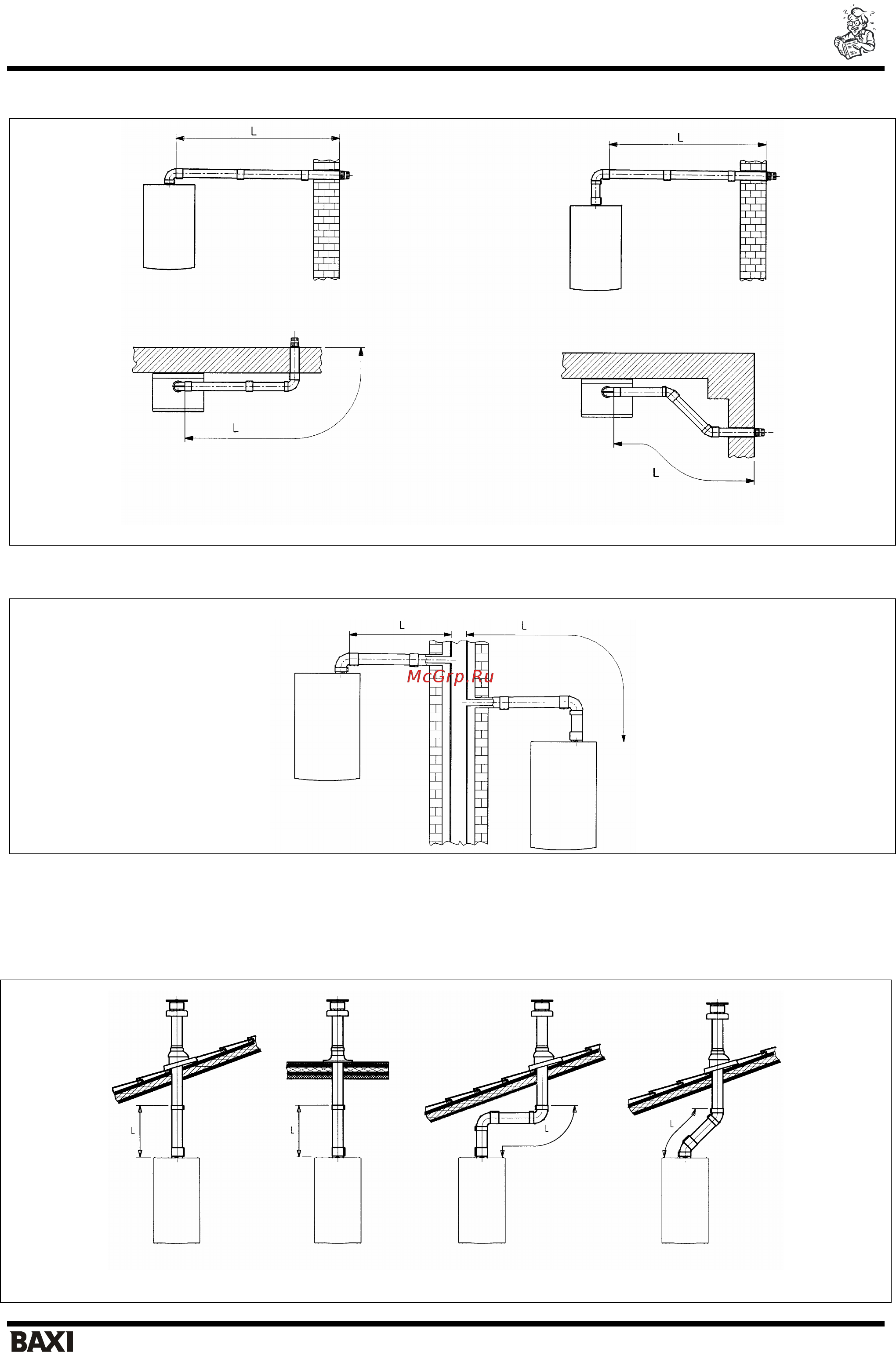

15.1 Варианты горизонтальной установки наконечника дымохода
15.2 Варианты установки при присоединении к общему дымоходу (LAS - система)
15.3 Варианты вертикальной установки наконечника дымохода
Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с
соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию).
Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических сведениях.
Lmax = 5 м 240 Fi - 1.240 Fi
∅
60/100 мм – 9 м
∅
80/120 мм
Lmax = 4 м 310 Fi - 1.310 Fi ∅ 60/100 мм – 8 м ∅ 80/120 мм
Lmax = 4 м 240 Fi - 1.240 Fi
∅
60/100 мм – 8 м
∅
80/120 мм
Lmax = 3 м 310 Fi - 1.310 Fi ∅ 60/100 мм – 7 м ∅ 80/120 мм
Lmax = 5 м 240 Fi - 1.240 Fi ∅ 60/100 мм – 9 м ∅ 80/120 мм
Lmax = 4 м 310 Fi - 1.310 Fi ∅ 60/100 мм – 8 м ∅ 80/120 мм
Lmax = 4 м ∅ 60/100 мм
Lmax = 10 м ∅ 80/120 мм
Lmax = 2 м
∅
60/100 мм
Lmax = 8 м ∅ 80/120 мм
Lmax = 3 м ∅ 60/100 мм
Lmax = 9 м ∅ 80/120 мм
