Luna 3 Comfort руководство для технического персонала

32 газовые настенные котлы

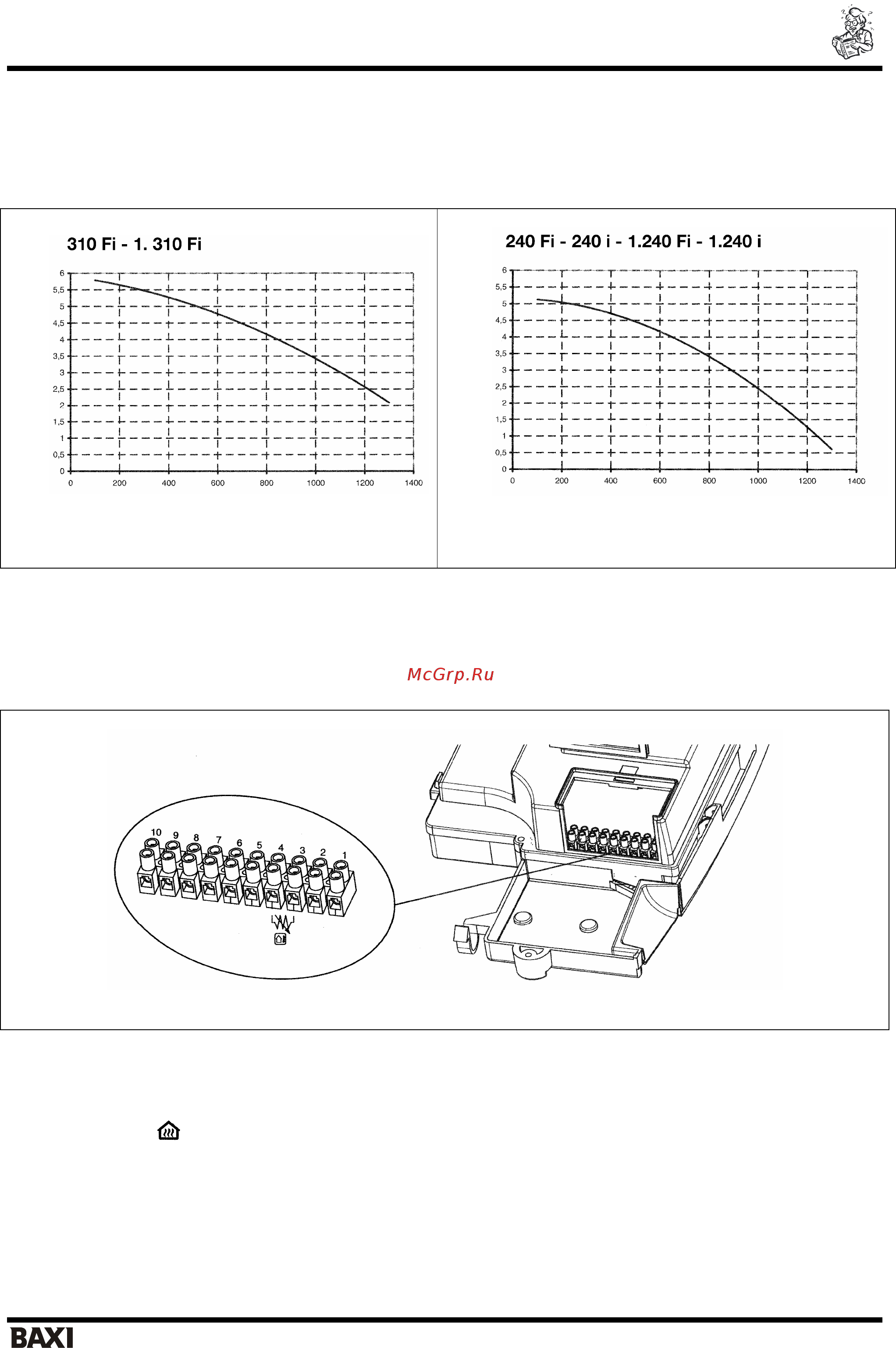

24. Характеристики расход/напор

Высокопроизводительный насос подходит для установки в любой отопительной однотрубной или двухтрубной

системе. Встроенный в него клапан воздухоотводчик позволяет эффективно удалять находящийся в отопительной

системе воздух. Нижеприведенные характеристики уже учитывают гидравлическое сопротивление элементов котла.

Напор (м вод. ст.)

Расход (л/час)

График 1

Напо

(

м вод. ст.

)

Расход (л/час)

График 2

25. Присоединение датчика уличной температуры

В котле предусмотрена возможность присоединения датчика наружной температуры (поставляется отдельно). Для

присоединения руководствуйтесь приведенным ниже рисунком (клеммы 3-4)и инструкцией, прилагаемой к датчику.

Рис.17

При подсоединенном датчике уличной температуры регулирование температуры на подаче в систему отопления

можно осуществлять двумя разными способами.

В случае, когда съемная панель управления установлена на котле (параграф 17.1), регулирование температуры на

подаче в систему отопления зависит от кривой K REG (график 3), которую устанавливают в ручном режиме с

помощью кнопок +/-

В случае, когда съемная панель управления установлена на стене (параграф 17.2), регулирование температуры на

подаче в систему отопления осуществляется автоматически. Электронное управление котла устанавливает в

автоматическом режиме климатическую кривую в зависимости от уличной температуры и заданной температуры в

помещении (см. параграф 19.1).

Внимание: Значение температуры на подаче ТМ зависит от значения параметра F16 (

параграф 20). Таким образом,

максимальная установленная температура может быть 85 или 45°С.

Клеммная колодка М2
