Luna 3 Comfort руководство для технического персонала
20 газовые настенные котлы

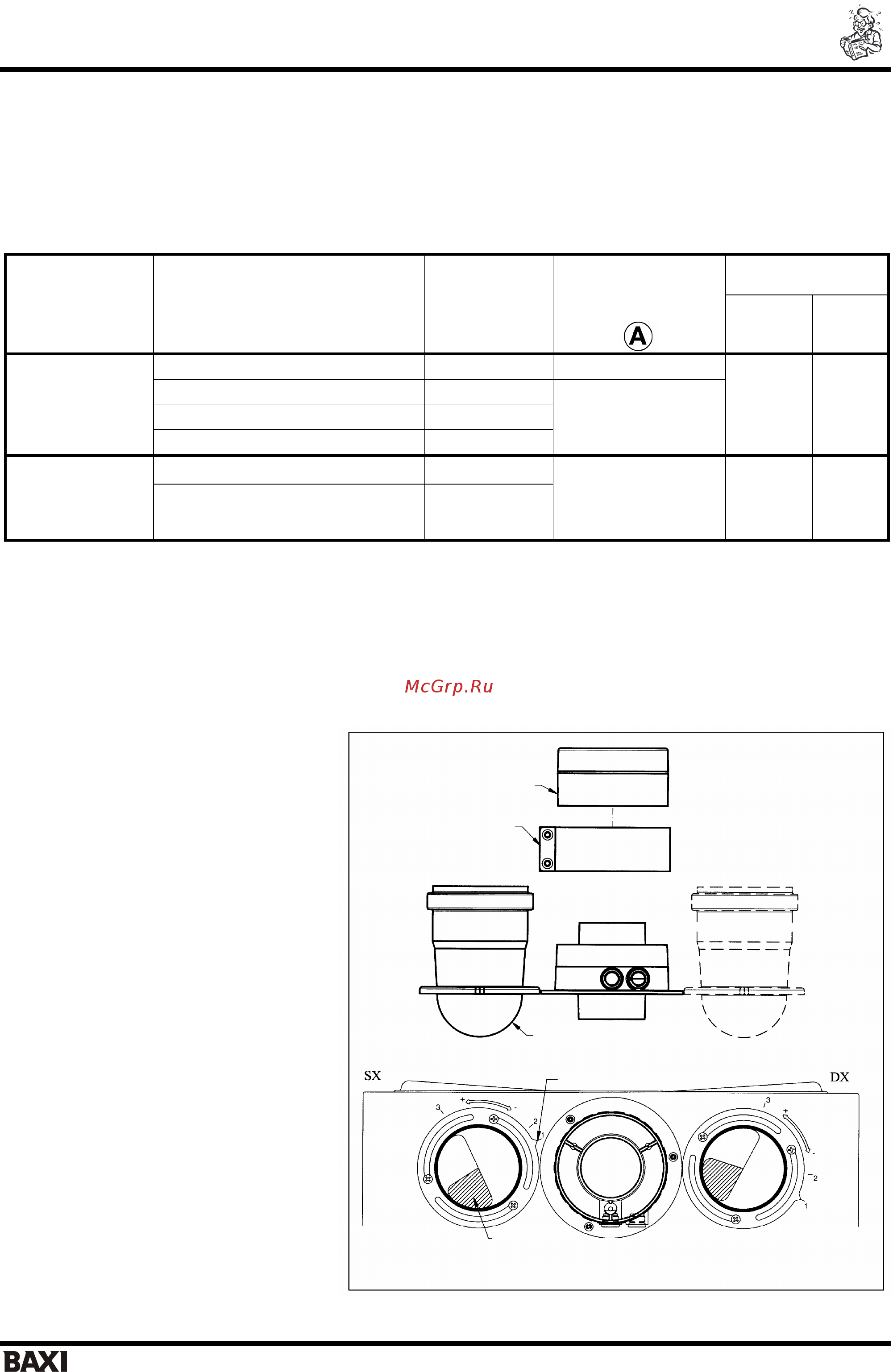

… система притока воздуха и отвода продуктов сгорания по двум отдельным трубам.
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода;
последний можно разместить слева или справа от дымоходного переходника в зависимости
от требований
установки. Переходник для воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.
Имеющуюся диафрагму (рис.8) следует удалить, когда L1+L2 > 4м.
Содержание
СО
2,
%
Модель котла
(L1+ L2)
Положение
регулятора
Использовать
ДИАФРАГМУ на
ДЫМОХОДЕ
Метан
G.20
Бутан
G.31
0 ÷4
3 Да
4 ÷ 15
1
15 ÷ 25
2
240 Fi
1.240 Fi
25÷ 40
3
Нет
6,4 7,3
0 ÷2
1
2 ÷ 8
2
310 Fi
1.310 Fi
8 ÷ 25
3
Нет 7,4 8,4
Предупреждение: Первое колено 90° не учитывать при подсчете максимально допустимой длины.
Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться
на 360°. Кроме того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной
трубой или с коленом 45°
• Колено 90° сокращает максимально возможную длину труб на 0,5 м.
• Колено 45° сокращает максимально возможную длину труб на 0,25 м.
Регулировка проема в трубе
забора воздуха
Данная настройка нужна для
оптимизации производительности
котла и параметров сгорания. Муфту
забора воздуха можно установить
слева или справа от дымохода; ее
можно поворачивать для регулировки
потока воздуха в зависимости от
суммарной длины воздуховода и
дымохода.
Для уменьшения потока воздуха
поверните муфту по часовой стрелке,
для увеличения потока воздуха
поворачивайте ее
в обратную сторону.
Для оптимальной настройки можно
использовать анализатор продуктов
сгорания, измеряющий содержание
СО
2
в продуктах сгорания при
максимальной мощности. Если
содержание СО
2
низкое, подачу
воздуха постепенно регулируют,
добиваясь содержания СО
2
,
приведенного в таблице.
Для правильного подключения и
использования анализатора
воспользуйтесь прилагаемым к нему
руководством
переходник для отвода
продуктов сгорания
крепежный зажим
муфта забора воздуха
указатель
отверстие
д
иа
фр
агмы
Рис.9
