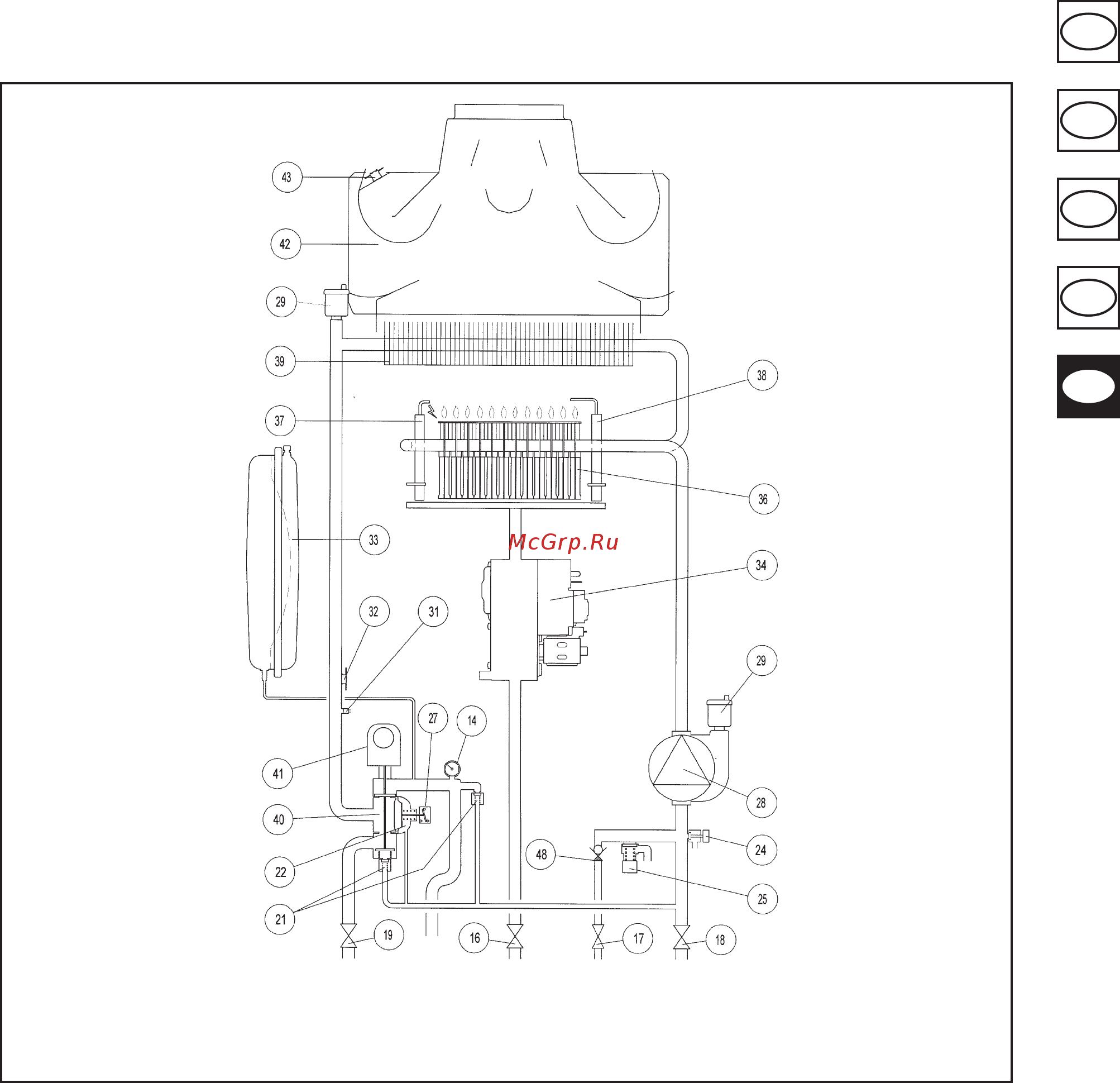

Функциональная схема
LUNA BLUE 1.180 i
Легенда
14 Манометр
16 Газовый кран
17 Водовпускной кран с фильтром
18 Кран на обратной линии системы отопления
19 Кран на нагнетании системы отопления
20 Датчик потока с фильтром и ограничителем расхода воды
21 Автоматический байпасный клапан
22 Дифференциальное реле гидравлического давления
23 Кран наполнения котла
24 Спускной кран котла
25 Предохранительный клапан
26 Датчик приоритетного включения системы хозяйственной
воды
27 Микровыключатель дифференциального реле
гидравлического давления
28 Насос с воздухоотделителем
29 Автоматический клапан-вантуз
30 Зонд НТК хозяйственной воды
31 Зонд НТК системы отопления
32 Защитный термодатчик
33 Расширительный бак
34 Газовый клапан
35 Пластинчатый водо-водяной теплообменник
36 Горелка
37 Электрод зажигания
38 Детектор пламени
39 Теплообменник вода-дымовые газы
40 Трехходовой клапан
41 Двигатель трехходового клапана
Рисунок 17
0206_0705
линия нагнетания системы
линия газ вход обратная линия системы
отопления
нагнетания бойлера
хозяйственной воды
отопления
42 Дымоуловитель
43 Датчик температуры дымовых газов
48 Обратный клапан
