Общие указания
Внимание - При переключателе (1) в положении ЗИМА ( )
необходимо подождать нескольких минут после каждого срабатывания
регулятора системы отопления (12). Чтобы немедленно зажечь главную
горелку, повернуть переключатель (1) в положение (0), а затем в
положение ( ). Этой задержки не имеется при включении системы
хозяйственной воды (в моделях, где предусмотрена эта система).
Нижеприведенные указания предназначены для установщиков, чтобы
дать им возможность производить безукоризненный монтаж установки.
Инструкция по запуску и эксплуатации котла содержится в разделе для
пользователя.
Монтаж, эксплуатация и техобслуживание газовых установок бытового
назначения должны производиться персоналом, получившим
квалификацию согласно действующим правилам.
Помимо вышесказанного, нужно иметь в виду следующее:
•Котел может использоваться с конвективными плитами,
радиаторами и конвекторами любого типа, система питания которых
может быть двух- или однотрубной. Во всяком случае, отдельные
секции установки должны быть рассчитаны по обычным методам,
учитывая характеристику производительность-напор насоса (см.
стр. 142).
• Не оставить упаковочный материал (пластмассовые мешки,
полистирол, и т.п.) в пределах досягаемости детей, так как он
потенциально опасен для их жизни.
• Первый запуск котла должен осуществиться персоналом
уполномоченного сервисного центра (см. прилагаемый перечень).
В случае несоблюдения вышеизложенных указаний, аппарат снимается
с гарантии.
Операции перед монтажом
Этот котел предназначен для нагрева воды до температуры ниже точки
кипения при атмосферном давлении. Котел следует подключить к
отопительной установке, а также, если требуется для данной модели,
к распределительной сети горячей хозяйственной воды, которые
должны быть совместимы с его эксплуатационными характеристиками
и мощностью.
Прежде чем подключить котел, необходимо осуществить следующее:
а) Удостовериться в пригодности котла для работы на имеющемся газе.
Это можно определить по надписи на упаковке и по паспортной
табличке на аппарате.
б) Удостовериться в надлежащей тяге дымохода, в отсутствии в нем
сужений, а также что к нему не присоединены выпускные трубы
других аппаратов. Это допускается только в том случае, если
дымоход предназначен для нескольких потребителей и изготовлен
согласно специфическим действующим правилам и нормам.
в) Если котел должен быть присоединен к существующему дымоходу,
удостовериться в его совершенной чистоте, так как отделение
шлаков от его стен во время работы котла могло бы препятствовать
свободному выпуску отходящих газов.
Кроме того, для обеспечения правильной работы аппарата и сохранения
гарантии, необходимо соблюдать следующие указания:
1. Система хозяйственной воды
Если жесткость воды превышает 20°F (1°F = 10 мг карбоната кальция
на литр воды), необходимо установить дозатор полифосфатов или
другое устройство аналогичного эффекта, соответствующее
действующим правилам.
2. Система отопления
2.1 Новая установка
Перед монтажом котла, тщательно очистить установку от всех
остатков нарезки резьб, сварки и растворителей, используя
подходящие для этого средства, имеющиеся в продаже.
2.2 Существующая установка
Перед монтажом котла, тщательно очистить установку от всякой
грязи и примеси, используя подходящие для этого средства,
имеющиеся в продаже.
Для этой чистки нельзя использовать кислые или щелочные вещества
или средства, которые могли бы разъедать металлические,
пластмассовые и резиновые части котла (мы рекомендуем SENTINEL
Х400 и Х100). Употреблять приобретенный продукт согласно
приложенной к нему инструкции.
Напоминаем, что наличие отложений в отопительной установке
приводит к нарушению исправности работы котла (например, перегрев
и шум в теплообменнике).
Инструкция для установщика
0305_1503
0305_1503
LUNA BLUE 240 Fi - 1.240 Fi - 280 Fi
LUNA BLUE 180 i - 1.180 i - 240 i

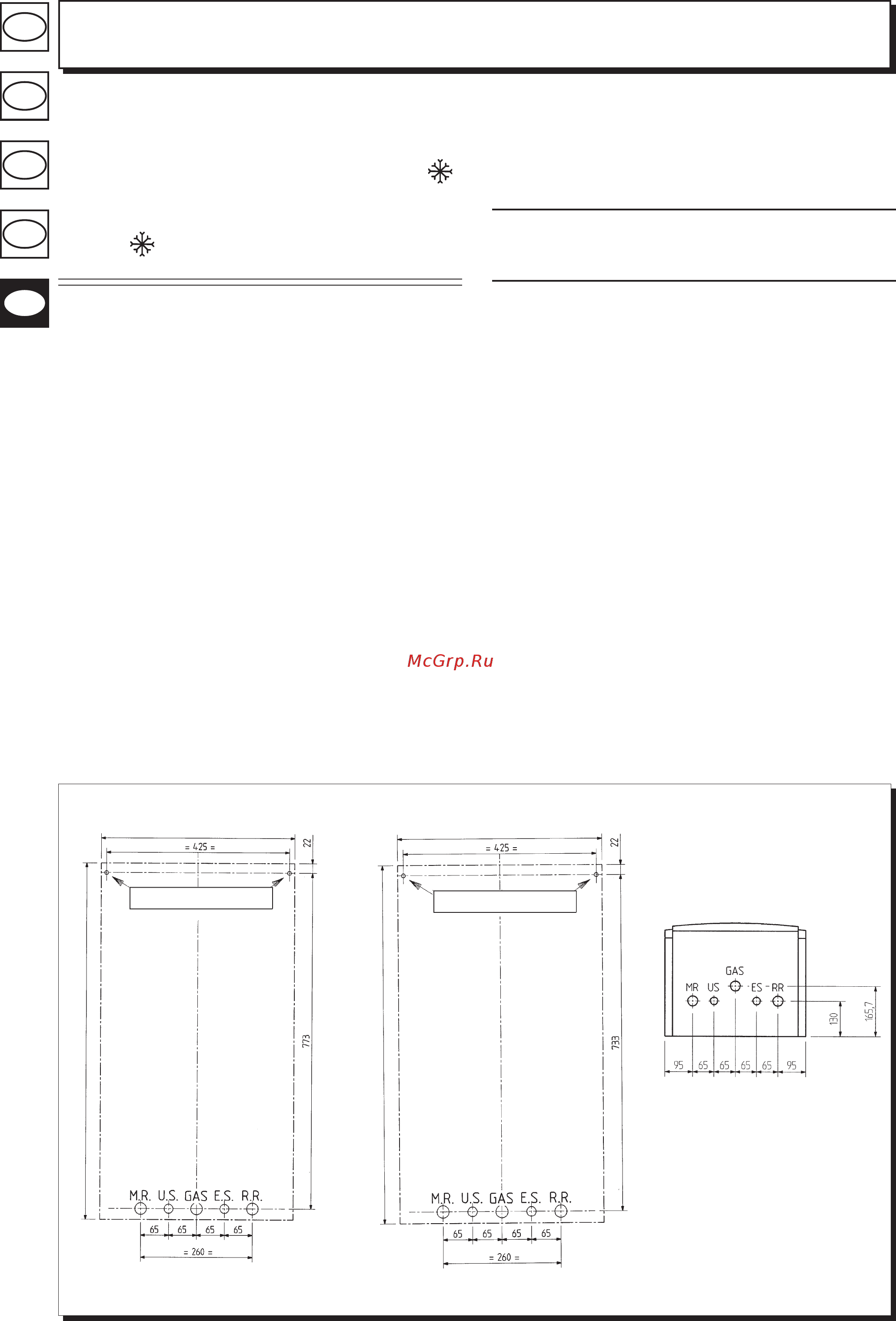

Рисунок 5
MR: линия нагнетания системы отопления G 3/4
US: выход горячей хозяйственной воды G 1/2
GAS: вход газа в котел G 3/4
ES: вход холодной хозяйственной воды G 1/2
RR: обратная линия системы отопления G 3/4
9912220300
ТОЧКИ КРЕПЛЕНИЯ КОТЛА
ВЫСОТА КОТЛА 780
ВЫСОТА КОТЛА 820
ШИРИНА КОТЛА 450ШИРИНА КОТЛА 450
ТОЧКИ КРЕПЛЕНИЯ КОТЛА
