![Baxi LUNA blue 180 i [7/40] Ru размеры котла](/img/pdf.png)
Baxi LUNA blue 180 i [7/40] Ru размеры котла

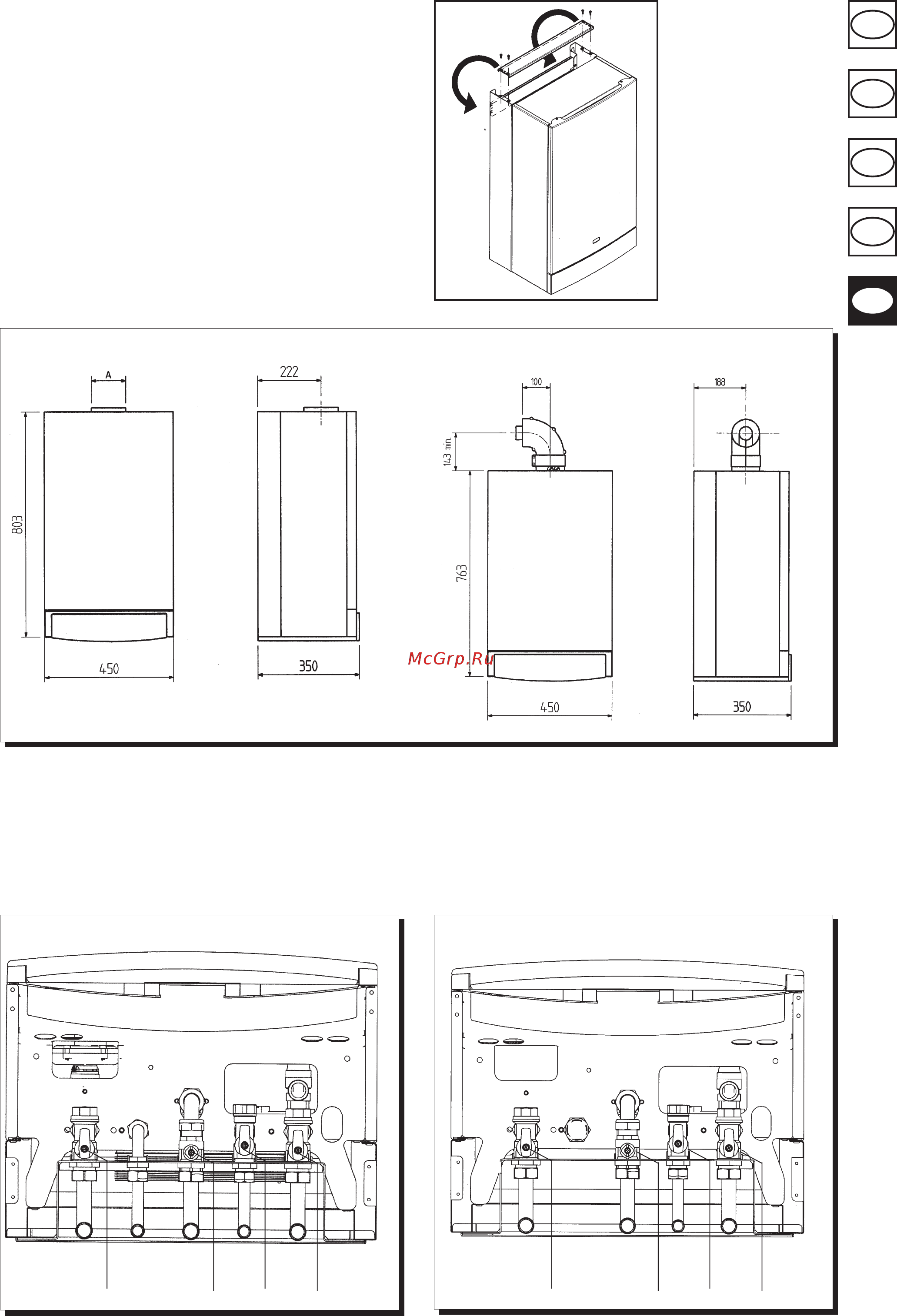

![Baxi LUNA blue 180 i [7/40] Ru размеры котла](/views2/1410537/page7/bg7.png)
HU
131
RO
PL
CZ
RU
Размеры котла
Набор принадлежностей
В упаковке котла содержатся
следующие принадлежности:
• плита крепления
•газовый кран (16)
•водовпускной кран с фильтром (17)
•кран линии нагнетания системы отопления (19)
•кран обратной линии системы отопления (18)
Рисунок 7а
0010270400
Рисунок 7б
0211_2202
LUNA BLUE 180 i - 240 i - 240 Fi - 280 Fi
LUNA BLUE 1.180 i - 1.240 Fi
18
17
16
19
18
17
16
19
Рисунок 6
010326_0100
0002100400
LUNA BLUE 240 Fi - 1.240 Fi - 280 Fi
LUNA BLUE 180 i - 1.180 i - 240 i
LUNA BLUE 180 i - 1.180 i А = 110 мм
LUNA BLUE 240 i А = 130 мм
Плита крепления котла на стене
Определив точное место установки котла, прикрепить плиту к стене.
Осуществить соединения с водо- и газопроводами установки в точках,
отмеченных на нижнем брусе плиты.
Если установка не новая, советуем поместить в нижней точке обратной
линии котла отстойный бак для сбора осадка или шлака, оставшегося
после промывки, который со временем может попасть в циркуляцию.
Прикрепив котел к стене, присоединить его к выпускным и
всасывающим трубопроводам (поставляемым по запросу), указания по
монтажу которых приведены на следующих страницах.
Если котел типа с естественной тягой, то его следует присоединить к
дымоходу посредством металлической трубы, стойкой к нормальным
механическим напряжениям, высоким температурам и воздействию
продуктов сгорания и их конденсата.
Альтернативный способ прикрепления котла к стене
Если котел невозможно прикрепить к стене в двух точках, отмеченных
на плите, то использовать поперечину, указанную в рисунке, перемещая
ее с верхней на заднюю сторону котла.
0209_1301
мин. 143
• уплотнительные прокладки
• телескопические муфты
• дюбели 8 мм и крючки
