Baxi LUNA blue 180 i [31/40] Подключение климатического регулятора qаа73
![Baxi LUNA blue 180 i [31/40] Подключение климатического регулятора qаа73](/views2/1410537/page31/bg1f.png)
HU
155
RO
PL
CZ
RU
Подключение климатического
регулятора QАА73
Для присоединения климатического регулятора QАА73 к электронной
плате котла необходимо использовать специальную интерфейсную
плату, которая поставляется по запросу.
Эту плату следует подключить к соединителю А7 на электронной плате
котла. Регулятор QАА73 должен быть присоединен к зажимам (+) и (-)
клеммного щитка, поставленного вместе с ним. Для этого соединения
не нужно соблюдать полярность (см. рис. 24).
Для монтажа вышеуказанного клеммного щитка в котлах моделей LUNA
BLU 1.180 i и 1.240 Fi необходимо вынуть из своего гнезда имеющийся
клеммный щиток для соединения бойлера. Этот клеммный щиток можно
все же оставить в свободном состоянии внутри панели управления.
Необходимо снять перемычку с зажимов 1 и 2 клеммного щитка
питания (см. рис. 11), предназначенную для присоединения датчика
комнатной температуры.
Для правильного монтажа и использования этих принадлежностей
просим ознакомиться с приложенной к ним инструкцией.
В инструкции для регулятора QАА73 содержатся также необходимые
указания по:
- программированию задаваемых пользователем параметров;
- выбору языка;
- использованию информационной клавиши.

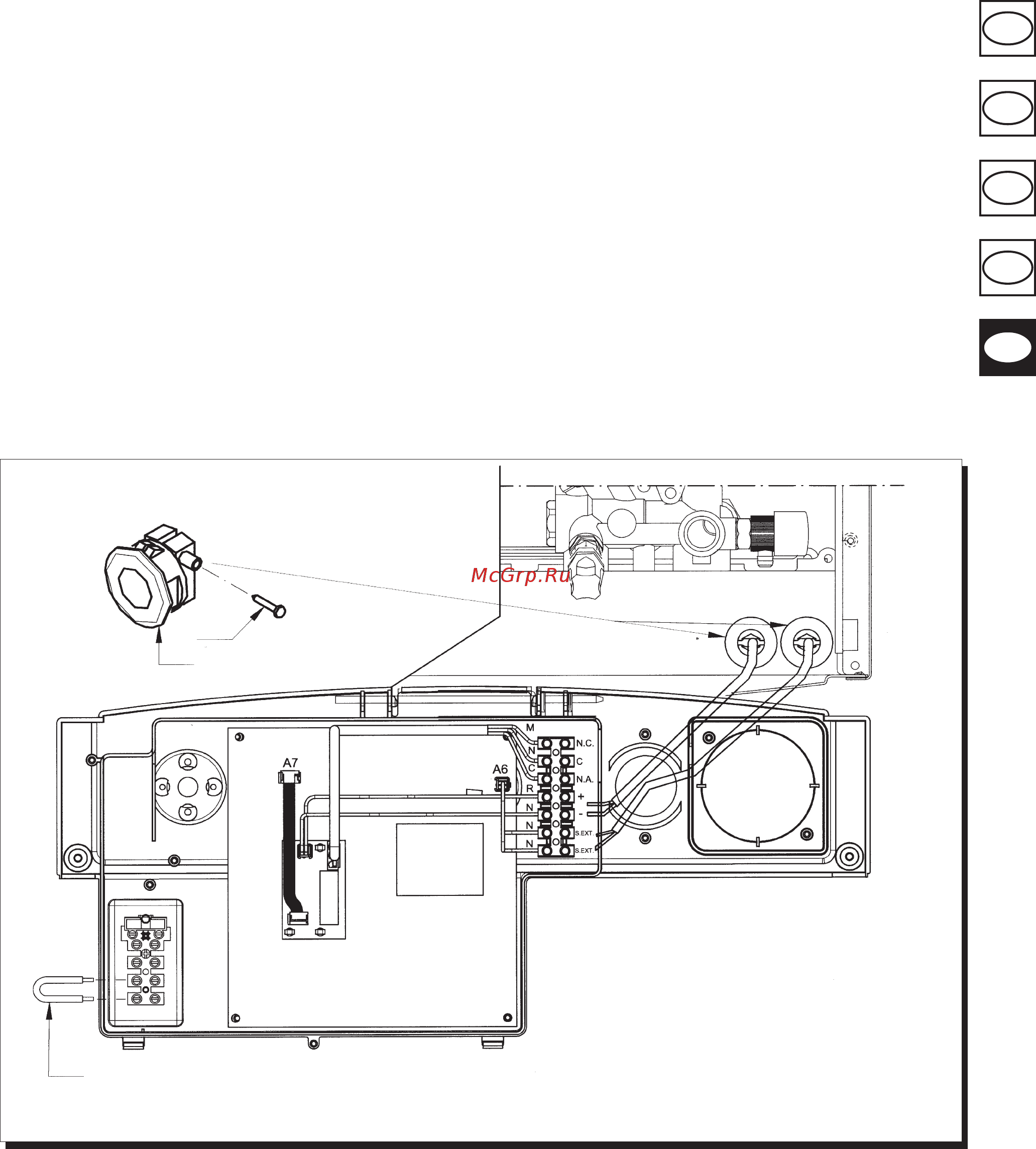

010117_0300
Винт
Рисунок 24
Кабельная муфта
СНЯТЬ ПЕРЕМЫЧКУ
ЛЕГЕНДА
N.C. Размыкающий контакт
N.O. Замыкающий контакт
S.EXT Внешний зонд
+ Зажим для QАА73
- Зажим для QАА73
ЦВЕТ КАБЕЛЕЙ
Mкоричневый
N черный
Cголубой
Rкрасный
