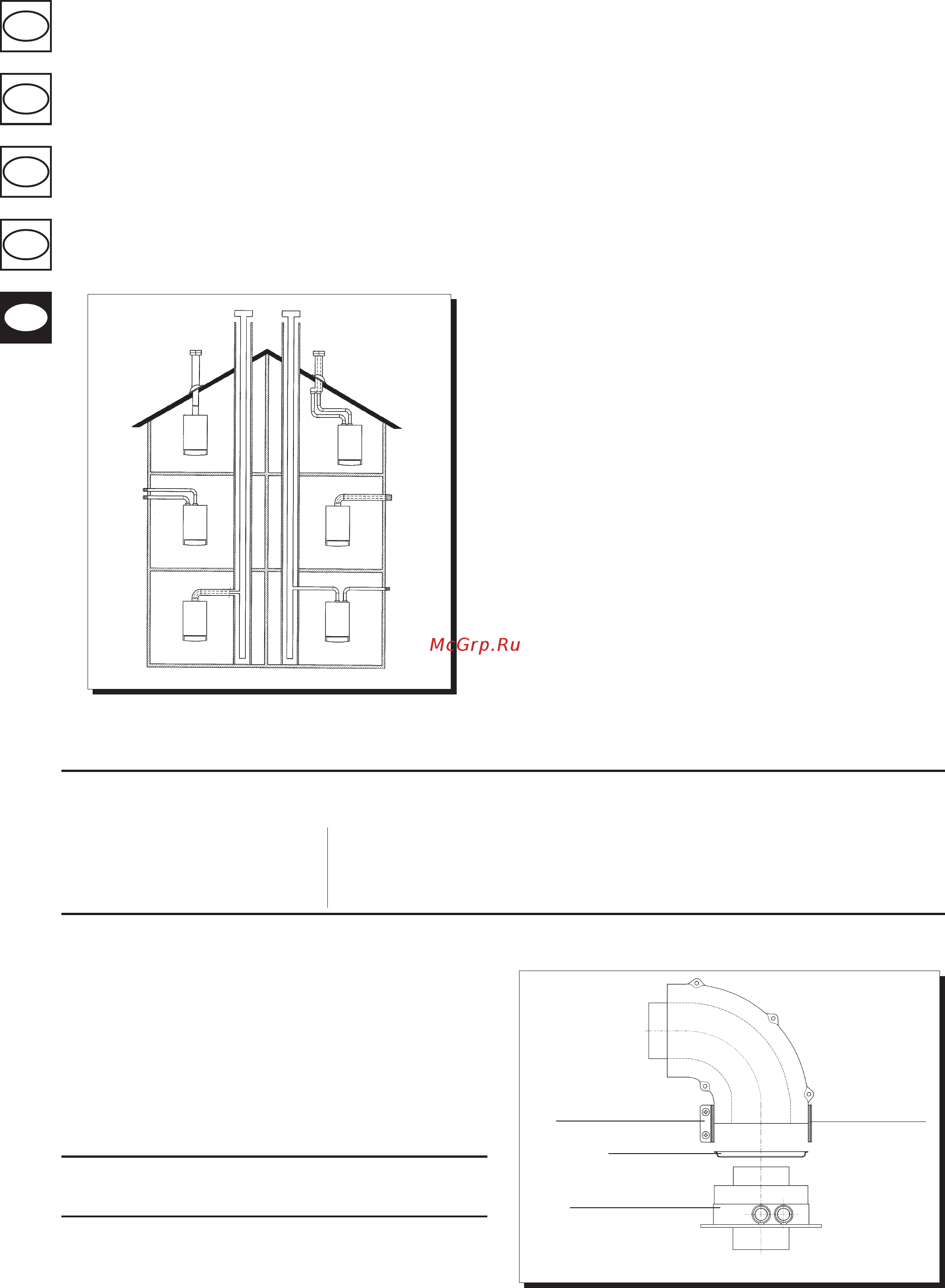

![Baxi LUNA blue 180 i [8/40] Монтаж выпускных и всасывающих трубопроводов](/views2/1410537/page8/bg8.png)
132
HU
RO
PL
CZ
RU
... коаксиальный (концентрический) выпускной-всасывающий
трубопровод
Этот тип трубопровода позволяет забирать воздух для горения и
выпускать отработавшие газы как вне здания, так и в дымоходы типа
LAS.
Коаксиальное колено под 90°, поворачиваемое на 360°, позволяет
осуществить присоединение котла к выпускному-всасывающему
трубопроводу в любом направлении. Его можно также использовать в
качестве дополнительной соединительной детали коаксиального
трубопровода или колена под 45°.
(*) Эту диафрагму допускается снять с котла только в том случае, если
длина выпускного трубопровода превышает 1,5 метра. При вычислении
максимальной длины горизонтального выпускного трубопровода, первое
колено под 90° не принимется в расчет.
Если отработавшие газы выпускаются вне здания, выпускной-
всасывающий трубопровод должен выступать минимун на 18 мм от
стены с тем, чтобы позволить монтаж и заделку алюминиевой крышки,
предохраняющей от попадания дождевой воды.
Минимальный уклон этого трубопровода наружу должен быть равен 1
см на метр длины.
Если вставляется колено под 90°, общая длина трубопровода
сокращается на 1 метр.
Если вставляется колено под 45°, общая длина трубопровода
сокращается на 0,5 метра.
9405030830
Крепежный хомут
Упругая муфта
Диафрагма (*)
Концентрическая муфта
Диаметр конечной
части дымовой
трубы
100 мм
133 мм
-
Уменьшение макс.
длины на каждое
колено под 45°
0,5 м
0,25 м
0,25 м
Уменьшение макс.
длины на каждое
колено под 90°
1 м
0,5 м
0,5 м
Макс. длина
выпускных трубо-
проводов
LUNA 240 LUNA 280
4 м 4 м
10 м 10 м
20 м 20 м
Тип трубо-проводов
коаксиальные
отдельные вертикальные
отдельные горизон-тальные
Диаметр
наружного
трубопровода
100 мм
80 мм
80 мм
9912220700
Монтаж выпускных и всасывающих
трубопроводов
Модели с принудительной тягой
Монтаж котельной установки может производиться очень легко и
просто при помощи нижеописанных факультативных
принадлежностей.
Котел поставляется готовым к присоединению к вертикальному или
горизонтальному коаксиальному выпускному-всасывающему
трубопроводу. Тем не менее, при помощи сдвоенного соединительного
блока, поставляемого по запросу, котел может быть присоединен к
отдельным трубопроводам.
Если используются выпускные-всасывающие трубопроводы, не
поставленные фирмой ВАХI, необходимо удостоверить их пригодность
для данного применения и обеспечить, что их потери напора не
превышают 60 Па.
