Подсоединение02
10
Ru
5 VIDEO OUT (1и2)
Стандартные видео выход(ы)с помощью которых
вы можете подсоединить к телевизору или AV
приемнику используя снабженные аудио/видео
кабеля (стр.11, 14,15,16 ).
6 S-VIDEO OUT (1и2)
S-Видео выход(ы) которые можете использовать
вместо рычага VIDEO OUT (стр. 12).
7 AUDIO OUT (5.1ch)
Мультиканальные аналог аудио выходы для
подсоединения к AV приемнику с
мультиканальными входами (стр. 14).
8 AUDIO OUT (2ch)
Двух канальные аналог аудио выходы для
подсоединения к вашему телевизору, AV
приемнику или стерео системе (стр. 11-15).
9 DIGITAL AUDIO OUT – OPTICAL / COAXIAL
Это дигитальные аудио выходы для подсоединения
к AV приемнику который совместим с PCM, Dolby
Digital, DTS MPEG (стр. 15).
10 CONTROL IN / OUT
Для прохода сигналов дистанционного управления
к другим Pioneer компонентам (стр. 18).
Когда вы подсоединяете этот проигрыватель к
вашему телевизору, к AV приемнику или к другим
компонентам убедитесь, что все они выключены ит
отключены от питания.
1 (AUDIO)-i.LINK соединители.
4 игольные S400 i.LINK соединители для связи
приемников, которые снабжены i.LINK, к другим
компонентам. Каждый i.LINK соединитель
одновременно действует как вход и выход.
2 AV CONNECTOR
AV CONNECTOR 1 (RGB)-TV
Используйте 21-о штыревой SCART кабель, чтобы
соединить ваш телевизор или монитор, который
совместим с этим типом соединения. Оба аудио (2-
ух канальное стерео) и видео (Видео, S-Видео и
RGB) сигналы выволятся через AV CONNECTOR 1
(RGB)-TV (стр. 12, 58).
AV CONNECTOR 2
Используйте 21-о штыревой SCART кабель, чтобы
подсоединить к VCR (стр. 12).
3 AC IN
Здесь подсоедините приложеный шнур питания, а
затем вставте в разетку питания.
4 COMPONENT VIDEO OUT
Видео выход высокого качества для подсоединения
к телевизору, монитору или AV приемнику, который
располагает компонентными видео входами.
Подсоедините с помощью трех видового
компонентного видео кабеля, который доступен в
продаже. Для правильного соединения, цвет гнезд
и кабелей должен соответствовать (стр. 13).

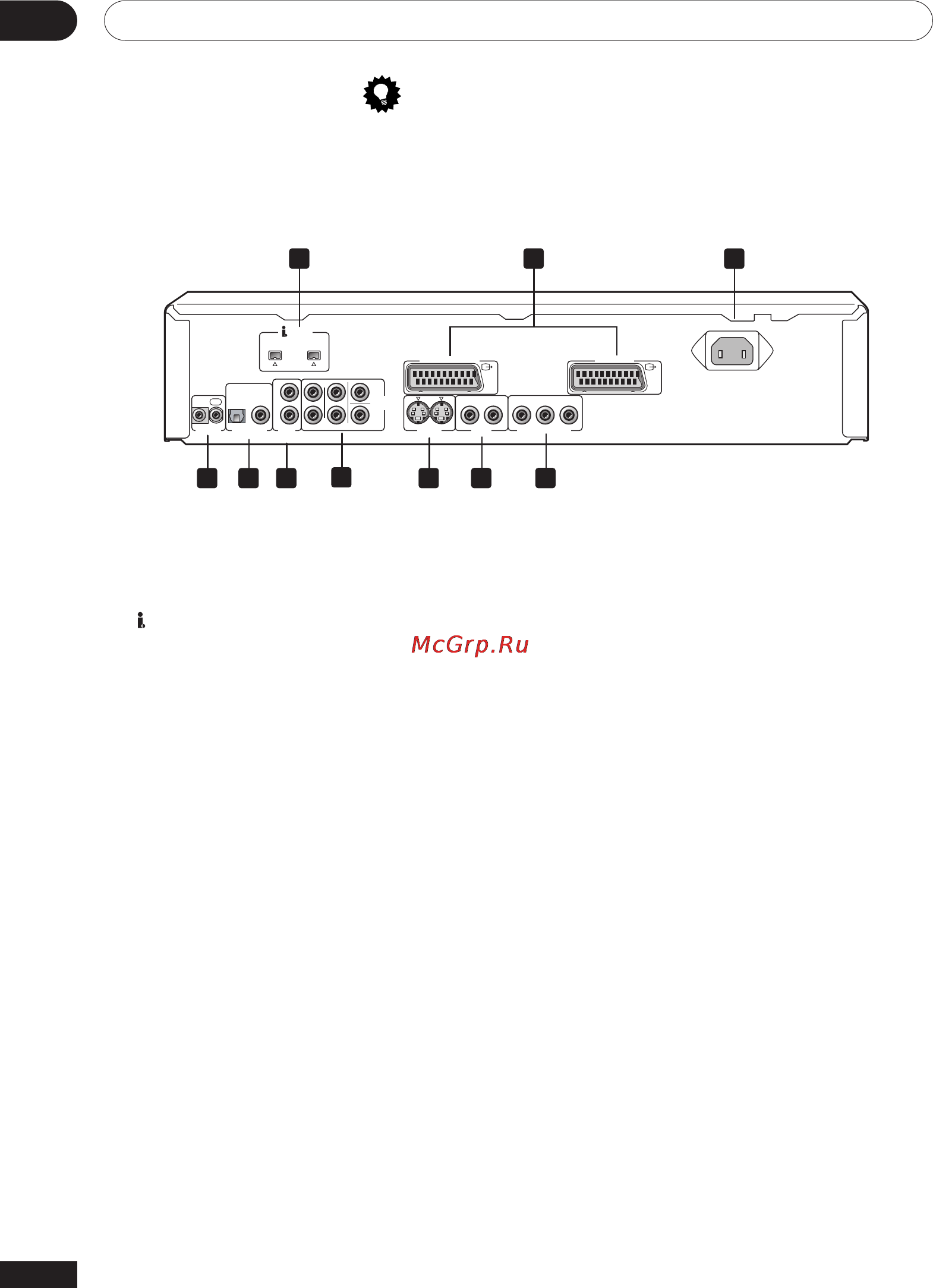

Задняя панель
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
21
2
1
(AUDIO)
S400
AC IN
1 2
3
45
68910
7
AV CONNECTOR 1 (RGB)-TV AV CONNECTOR 2
• Может быть полезным использовать инструкции
по эксплуатации к другим компонентам, которые
вы подсоединяете к этому проигрывателю.
• Если вы встретитесь с каким-то незнакомым
термином в этом разделе, просмотрите Словарь
начиая с стр. 78.
Подсказка
