Pioneer DV-757Ai [12/84] Испольщование других типрв вилео выхода
![Pioneer DV-757Ai [12/84] Испольщование других типрв вилео выхода](/views2/1041161/page12/bgc.png)
Подсоединение02
12
Ru
Испольщование других типрв
вилео выхода
Этот проигрыватель снабжен стандартным
(композитивным) S-Видео и компонентными видео
выходами. Главная разница между ними- это
качество изображения.
S-Видео воспроизводит лучшее качество
изображения, чем стандартное композитивное
видео. А качество изображения компонентного
видео еще лучше. Множество выходов также дает
вам возможность произвети подсоединения
вашего оборудования, используя наилучший
подходящий тип соединения.

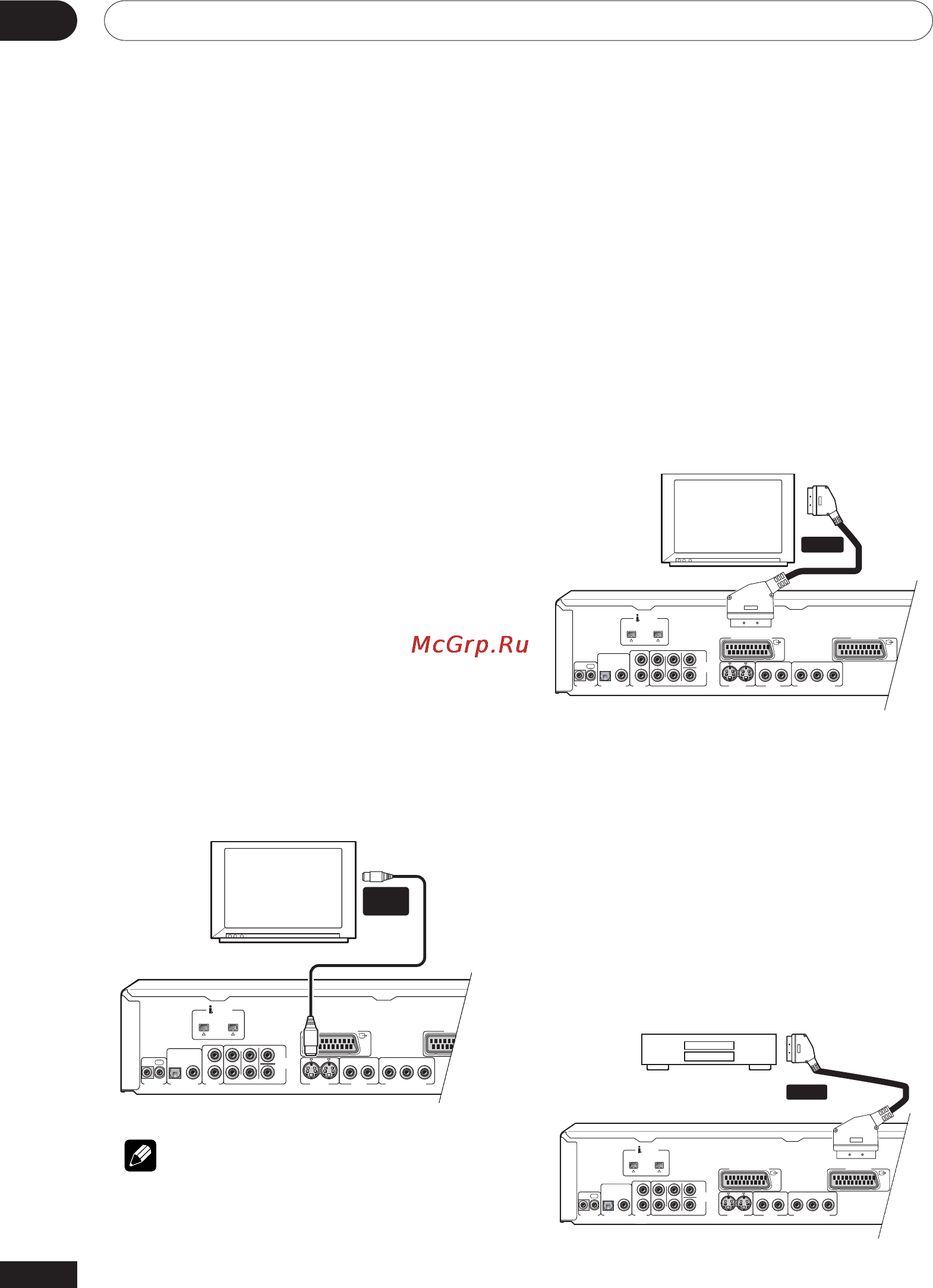

Подсоединение с помощью S-
Видео выхода
Вы можете использовать S-Видео выход вместо
VIDEO OUT гнезда, для подсоединения этого
проигрывателя к вашему телевизору (или другому
оборудованию).
1 Используйте S-Видео кабель (не приложен)
для подсоединения S-VIDEO OUT к S-Видео входу
на вашем телевизоре, мониторе или AV приемнике.
Выровняйте маленький треугольник над гнездом с
такой же отметкой как и на штыре перед тем, как
подсоединить.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
PB PR
Y
21
21
(AUDIO)
S400
AV CONNECTOR 1 (RGB)-TV AV CONNECTOR 2
Телевизор
S-Bидео
вход
Примечание
• Если вы подсоединили оба S-Видео гнезда, но
один из подсоединенных компонентов не
совместим с S1/S2, вы не сможете
переключать автоматическое аспектное
соотношение ни для одного из компонентов.
Подключение с помощью выхода
AV соединителя
Если ваш телевизор оснащен AV входом SCART
типа, вы можете использовать SCART кабель чтобы
соединить этот проигрыватель с вашим
телевизором. Этот тип соединения перносит звук и
изображение, по этому нет нужды в подсоединении
AUDIO OUT L/R и VIDEO OUT гнезд.
¶ Используйте SCART кабель (не приложен),
чтобы соединить AV CONNECTOR 1 (RGB)-телевизор
с AV входом на вашем телевизоре.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
21
21
(AUDIO)
S400
AV CONNECTOR 1 (RGB)-TV AV CONNECTOR 2
Телевизор
SCART
Этот соединитель может выводить стандартное
(составное), S-Видео или RGB компонентное видео.
Установка по умолчанию стандартная, и должна
срабатывать со всеми телеприемниками. Свертесь
с инструкцией по эксплуатации к вашему
телевизору чтобы узнать, можете ли вы
использовать какое нибуть качественное
соединение из выше перечисленных. См. стр. 58,
для подробностей об изменнении видео выхода.
¶ Используйте SCART кабель (не приложен),
чтоьы подсоединить AV CONNECTOR 2 к AV выходу
на VCR, Главная секция устройства и т.д.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
21
21
(AUDIO)
S400
AV CONNECTOR 1 (RGB)-TV AV CONNECTOR 2
VCR или Главная секция устройства и т.д.
SCART
AV CONNECTOR 2 только воспроизводит
композитивное видео.
