Подсоединение
02
15
Ru
Русский
Оптическое соединение: используйте оптический
кабель (не подан) для связи гнезда OPTICAL
DIGITAL OUT с оптическим входом вашего AV
приемника.
• Когда вы вставляете штырь, защитная
затворка откроется, и вы должны услышать
щелчек, если штырь полностью попал на
свою позицию. Не вставляйте штырь силой,
поскольку это может повредить затворку,
кабель или проигрыватель.
Коаксиальное соединение: используйте
коаксиальный кабель (похожий на поданный видео
кабель) для соединения гнезда COAXIAL DIGITAL
OUT с коаксиальным входом вашего AV приемника.

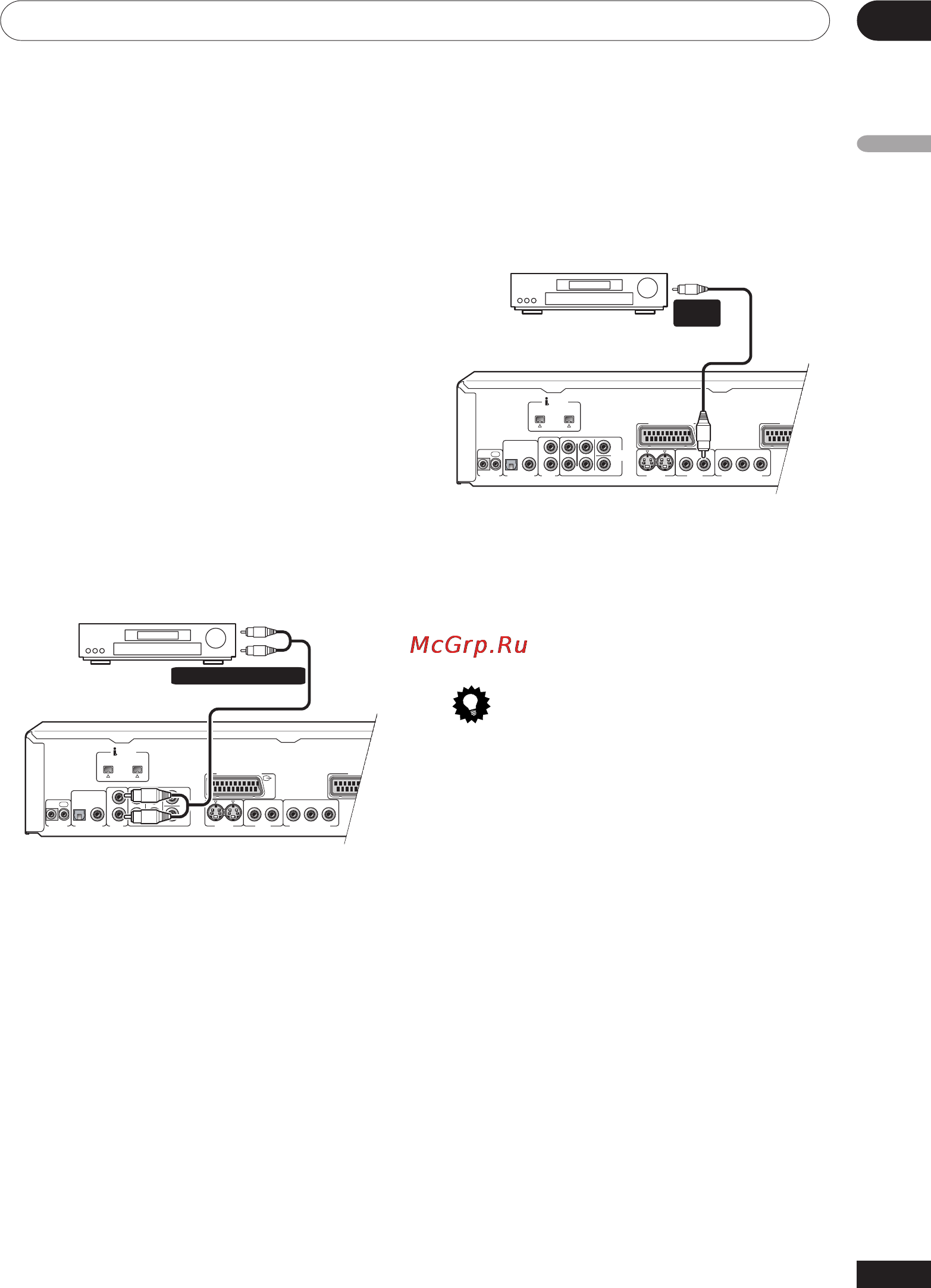

2 Если вы не соединили 5.1 канальные аналог
выходы, соедините AUDIO OUT (2 ch) гнезда с
стерео аналог входами вашего приемника.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
PB PR
Y
21
21
(AUDIO)
S400
AV CONNECTOR 1 (RGB)-TV AV CONNECTOR 2
AV приемник
Стерео аналогический вход
• Вы можете также использовать AUDIO OUT 5.1
ch FRONT L/R гнезда для аудио аналог связи.
3 Соедините VIDEO OUT гнездо на этом
проигрывателе с видео входом вашего AV
приемника.
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL COAXIAL
IN OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
PB PR
Y
21
21
(AUDIO)
S400
AV CONNECTOR 1 (RGB)-TV AV CONNECTOR 2
AV приемник
Видео
вход
• По желанию вы можете использовать S-Видео
или компонентные видео связи, если они
доступны.
4 Соедините видео выход AV приемника с видео
входом на вашем телевизоре.
Подсказка
• Как правило вам нужно подсоединять одни и
те же видео кабели к вашему DVD
проигрывателю и к AV приемнику, а также к
AV приемнику и к телевизору.
