УСТАНОВКА

Электрическое подключение

Осторожно!

Электрическое подключение должно выполняться

квалифицированным электриком.

Не допускается вносить какие-либо изменения

в схему электропитания.

Информация по подключению

Духовой шкаф рассчитан на работу от трехфазной

сети переменного тока (220-240 В/ 50Гц). Схема

подключения находится на крышке

соединительной коробки. Помните, что кабель

должен соответствовать духовому шкафу по типу и

номинальной мощности.

Кабель должен быть надежно зафиксирован

в кабельном зажиме.

Осторожно!

Не забудьте подсоединить цепь аварийной защиты

к контакту на соединительной коробке,

отмеченному значком . Линия электропитания

духового шкафа должна быть оснащена защитным

выключателем для прекращения подачи питания в

случае неполадок. Минимальное расстояние

между рабочими контактами аварийного

выключателя составляет 3 мм.

Перед подключением духового шкафа

ознакомьтесь со схемой подключения и

информацией на табличке с техническими

данными.

220-240 В перем. тока

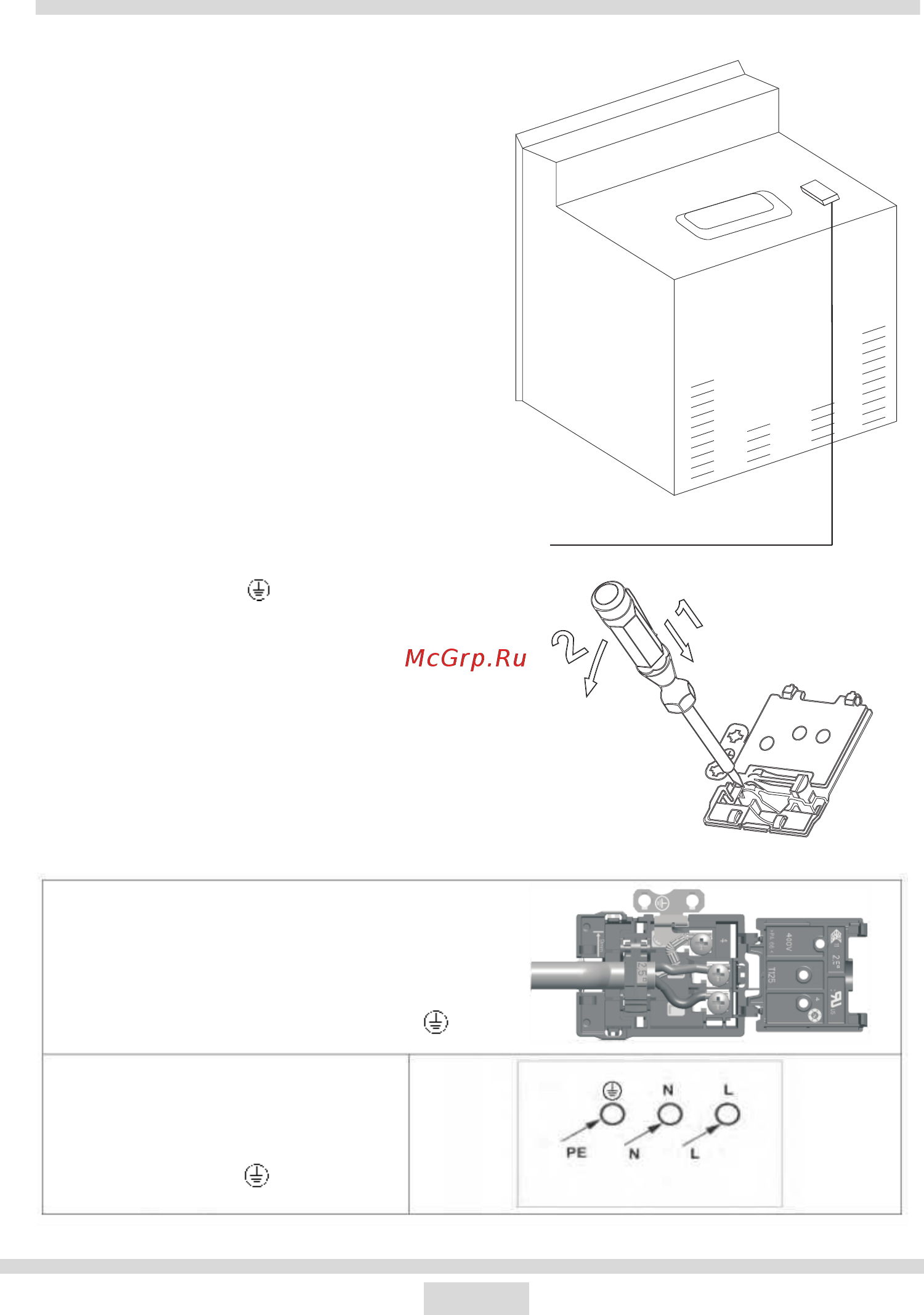

СОЕДИНИТЕЛЬНАЯ КОРОБКА

СХЕМА ПОДКЛЮЧЕНИЯ

Осторожно! Напряжение нагревательных

элементов - 220-240 В

Осторожно! При любом подключении заземляющий провод

подсоединяется к клемме защитного заземления

Для подключения к однофазной сети

220-240 В с заземлением:

коричневый провод подсоединить к L,

синий - к N, а провод заземления

(желто-зеленый) – к

220-240 В перем. тока
