11
Ru
Русский

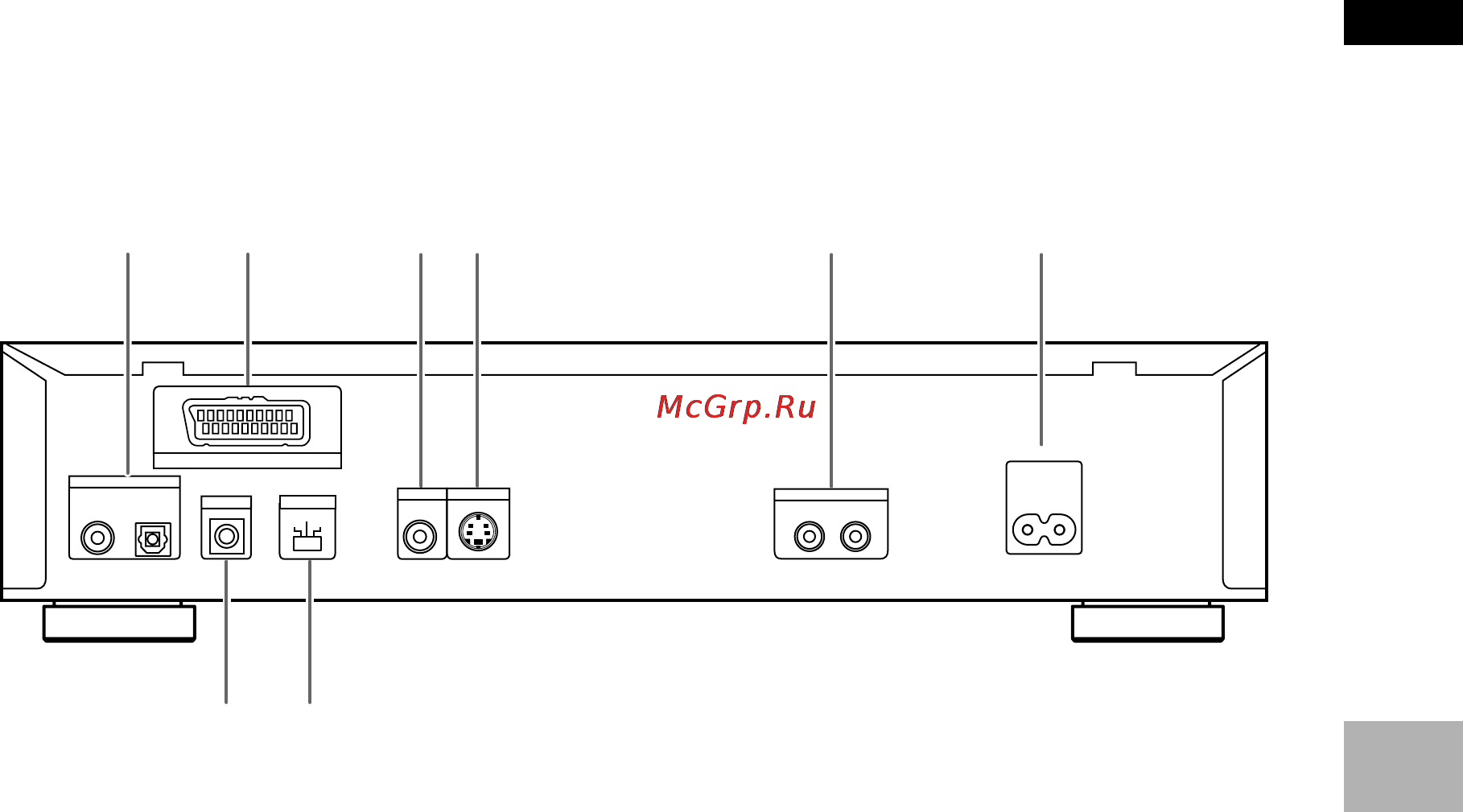

Задняя панель
CONTROL
OPT.
DIGITAL OUT
AUDIO OUT
AC IN
VIDEO OUT
IN
RL
S-VIDEO OUT
TV SYSTEM
AUTO
PAL
NTSC
12
78
3 4 5 6
AV CONNECTOR
1 Гнезда DIGITAL OUT (ЦИФРОВОЙ ВЫХОД)
(коаксиальный, оптический (OPT.))
Используйте для вывода цифрового аудиосигнала,
записанного на диске. Вы можете вывести цифровой
сигнал на аудио-видеоусилитель или приемное
устройство как через коаксиальное, так и через
оптическое выходное гнездо (страница 15).
2 Гнездо AV CONNECTOR (АУДИО-ВИДЕОСОЕДИНИТЕЛЬ)
Используйте 21-штырьковый кабель SCART для
подключения к телевизору или монитору, совместимым с
такого типа соединениями. Из гнезда аудио-
видеосоединителя AV CONNECTOR выводятся вместе
аудио- и видеосигналы (страница 17).
3 Гнездо VIDEO OUT (ВИДЕОВЫХОД)
Соедините с видеовходом на телевизоре, или аудио-
видеоусилителе, или приемном устройстве, имеющем
видеовход (станицы 14 и 16).
4 Гнездо S-VIDEO OUT (S-ВИДЕОВЫХОД)
Если Ваш телевизор или монитор имеет S-видеовход,
обеспечение четкого воспроизведения изображения
возможно путем подсоединения проигрывателя к Вашему
телевизору или монитору через гнездо S-видео (станицы
16).
НАЗВАНИЯ И ФУНКЦИИ
5 Гнезда AUDIO OUT (АУДИОВЫХОД)
Используйте для подачи двухканального (аналогового)
аудиосигнала к аудио стереовходам на телевизоре или
стереоусилителе. Если Вы подсоединяетесь к какому-
либо приемному устройству, имеющему как цифровые,
так и аналоговые входные гнезда для подключения
проигрывателя дисков DVD, имеет смысл использовать
оба типа подсоединений (страницы 14 и 15).
6 Гнездо AC IN (AC BOХД) для подсоединения сетевого
шнура
Используйте для подключения сетевого шнура к стенной
розетке (страница 14).
7 Переключатель TV SYSTEM (ТЕЛЕСИСТЕМА)
Используйте для переключения телесигнала в режим PAL
или NTSC, в зависимости от типа телевизора и диска,
которые будут использоваться. Когда переключатель
установлен в положение AUTO, проигрыватель выводит
имеющийся на диске формат без изменений (страница
16).
8 Гнездо CONTROL IN (КОНТРОЛЬНЫЙ ВХОД)
Используйте для подсоединения данного проигрывателя
к другому устройству компании Pioneer, на котором
имеется знак Î. Это позволит Вам управлять данным
устройством, как если бы оно было одним из элементов
системы. Тогда проигрывателем можно управлять,
направив пульт дистанционного управления на
устройство, к которому проигрыватель подсоединен
(страница 17).
