DIGITAL OUT (ЦИФРОВОЙ ВЫХОД) (коаксиальный)
Цифровой сигнал передается электронным способом через
коаксиальный кабель.
• Используйте этот выход для подсоединения к
аудиовидеоусилителю или приемному устройству с
встроенным декодером Dolby Digital, DTS или MPEG.
• Используйте коаксиальный кабель (в комплекте не
поставляется) для подсоединения цифрового
коаксиального выхода проигрывателя к цифровому
коаксиальному входу какого-либо аудиовидеоусилителя
или приемного устройства.
Подключение аналогового аудио:
AUDIO OUT (АУДИО ВЫХОД)
• Выполните аналоговые аудиоподсоединения к какому-либо
стереоусилителю или приемному устройству.
• Аналоговые аудиоподсоединения также можно выполнить
к телевизору или монитору с стереовходными гнездами.
• Используйте поставляемый в комплекте аудиошнур для
соединения гнезда AUDIO OUT проигрывателя с
аудиовходом стереоусилителя или приемного устройства.
•
Выполняя аналоговые аудиоподсоединения, проверьте, чтобы цвет
штекеров совпадал с цветом гнезд (красный и белый).

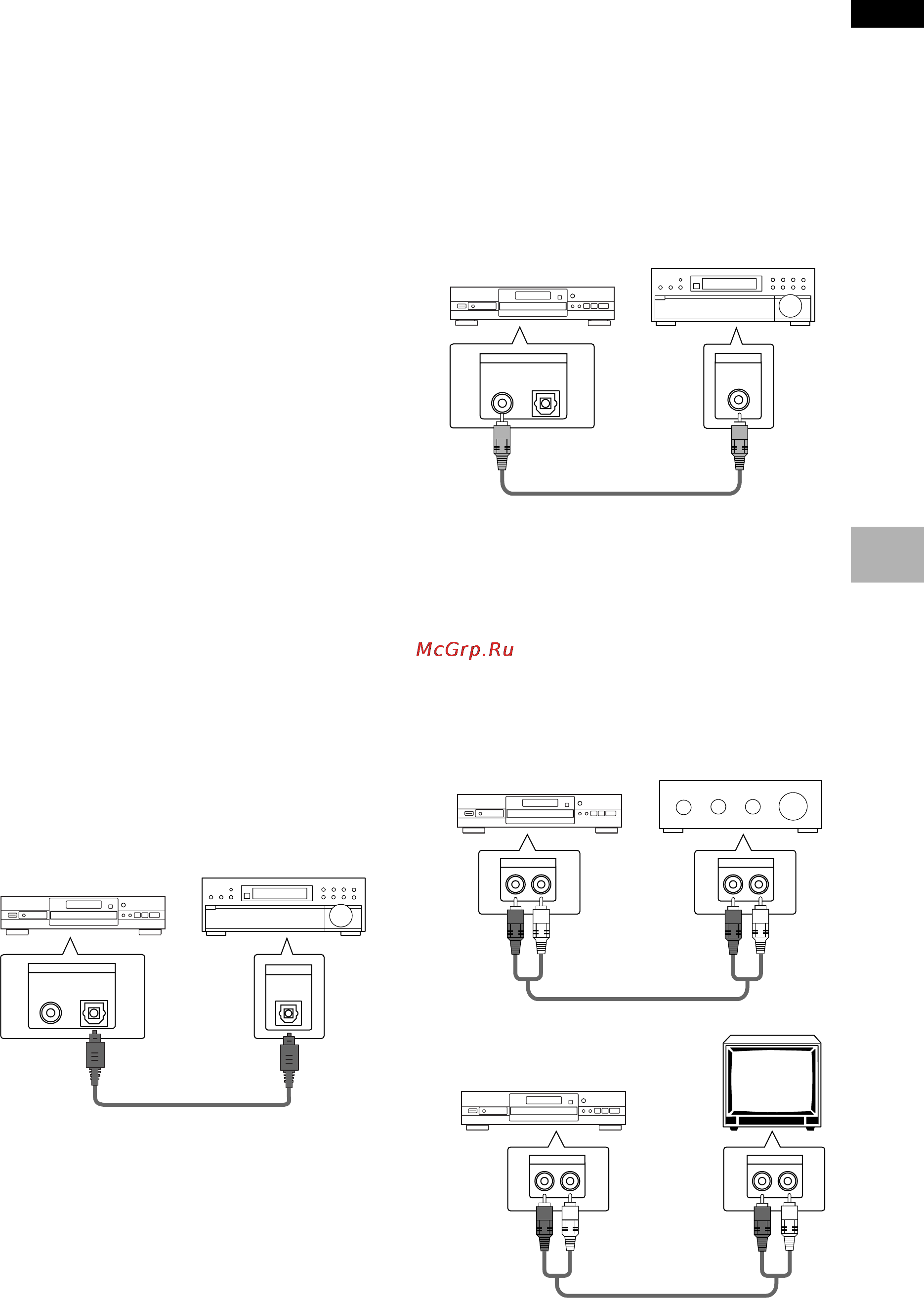

Аудиовидеоусилитель или приемное
устройство с встроенным декодером
Dolby Digital (AC-3), DTS или MPEG
DIGITAL IN
OPT.
DIGITAL OUT
DV-525
Аудиовидеоусилитель или приемное
устройство с встроенным декодером
Dolby Digital, DTS или MPEG
DIGITAL IN
OPT.
DIGITAL OUT
DV-525
AUDIO IN
RL
AUDIO OUT
RL
Стереоусилитель или приемное устройство
DV-525
DV-525
Телевизор или
монитор
AUDIO IN
RL
AUDIO OUT
RL
ВЫПОЛНЕНИЕ ПОДСОЕДИНЕНИЙ
Аудиоподсоединения
В данном проигрывателе используется два цифровых
(оптический и коаксиальный), а также аналоговый
аудиовыходной форматы.
Подключения цифрового аудио:
Вы можете прослушивать цифровые аудио сигналы,
записанные на дисках DVD, как через оптические цифровые,
так и через коаксиальные цифровые выходные гнезда.
Выполняя подсоединения цифрового аудио, не подключайте к
одному и тому же устройству одновременно коаксиальные и
оптические цифровые выходы какого-либо другого
устройства.
Когда в проигрывателе установлен какой-либо диск DVD,
записанный в режимах Dolby Digital, DTS или MPEG, то на
выходе будет слышен шум, если Вы выполнили
подсоединения через цифровые аудиогнезда к какому-либо
приемному устройству или усилителю, которые не
декодируют потоки цифровых битов, записанных в режимах
Dolby Digital, DTS или MPEG. В этом случае установите
выходной параметр функции Dolby Digital и MPEG в
положение "PCM", а выход DTS – в положение "Off" в меню
Audio 1 экрана настройки. Используйте меню Audio 1 для
выбора наиболее подходящего цифрового выхода для той
системы, которую Вы используете (страница 20).
DIGITAL OUT (ЦИФРОВОЙ ВЫХОД) (оптический)
Цифровой сигнал передается в виде световых импульсов
через волоконно-оптический кабель.
• Используйте этот выход для подсоединения к аудиовидео-
усилителю или приемному устройству с встроенным
декодером Dolby Digital (AC-3), DTS или MPEG.
• Используйте волоконно-оптический кабель (в комплекте не
поставляется) для подсоединения цифрового оптического
выхода проигрывателя к цифровому оптическому входу
какого-либо аудиовидеоусилителя или приемного
устройства.
