12

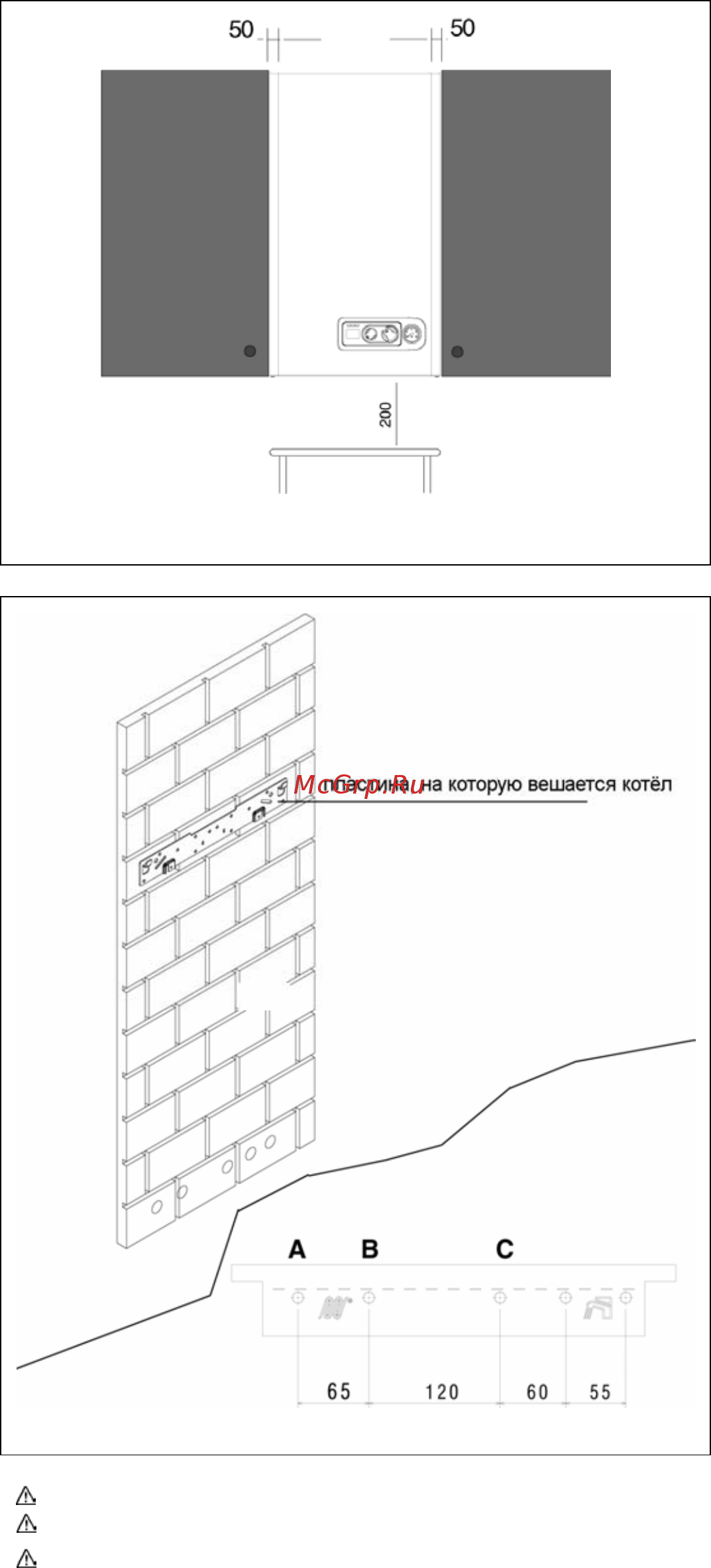

3.2 Крепление котла к стене и гидравлические подключения
размеры указаны в миллиметрах
Рис. 3.1
Рис. 3.2а
В стандартной комплектации котел поставляется
с кронштейном для крепления котла.
Для установки котла выполните следующую
последовательность действий:
- закрепите кронштейн (рис. 3.2) на стене и с
помощью уровня проверьте, чтобы она находились
в идеальном горизонтальном положении
- разметьте верхние отверстия (диаметром 6 мм),
которые необходимы для того, чтобы закрепить
кронштейн
- убедитесь в том, что все размеры определены
точно, после чего с помощью дрели со сверлом,
диаметр которого указан выше, проделайте
отверстия в стене
- прикрепите к стене кронштейн, используя дюбели.
Выполните гидравлические подключения.
Ниже описаны расположение и размеры для
гидравлических подключений (рис 3.2а):
А обратный трубопровод отопления ¾’
В прямой трубопровод отопления ¾’
С присоединение газа ¾’
3.3 Электрическое подключение
Соединение с сетью электропитания должно
осуществляться через отдельный автоматический
выключатель с зазором контактов не менее 3 мм.
Для питания котла используется переменный ток
напряжением 230В 50Гц. Потребляемая
электрическая мощность котла составляет 100 Вт.
Чтобы открыть доступ к клеммной колодке,
выполните следующую последовательность
действий:
− Переведите главный выключатель в положение
«выключено»
− Отвинтите винты «А», которые держат облицовку
(рис. 3.3)
− Сдвиньте основание облицовки вперед и вверх,
чтобы отсоединить её от рамы котла
− Отвинтите винт крепления панели приборов «В»
(рис. 3.4)
− Поверните панель приборов на себя
− Снимите крышку, которая закрывает клеммную
колодку (рис. 3.5)
− Проденьте кабель питания и термостата
температуры в помещении, которые вы хотите
подключить (рис. 3.5а)
Комнатный термостат необходимо подключить,
как показано на схеме, изображённой на стр. 8.
Термостат температуры в помещении имеет вход безопасного низкого напряжения (24 В постоянный ток).
Провод заземления должен быть на пару сантиметров длиннее других.
Запрещается использовать в качестве заземления электроприборов трубопроводы газа и/или воды.
Производитель не может нести ответственность за вероятный ущерб, который может быть вызван отсутствием
заземления котла.
Если вам необходимо заменить провод электропитания, используйте провод типа HAR H05V2V2-F, 3 х 0,75
мм
2
, максимальный внешний диаметр 7 мм.
