6

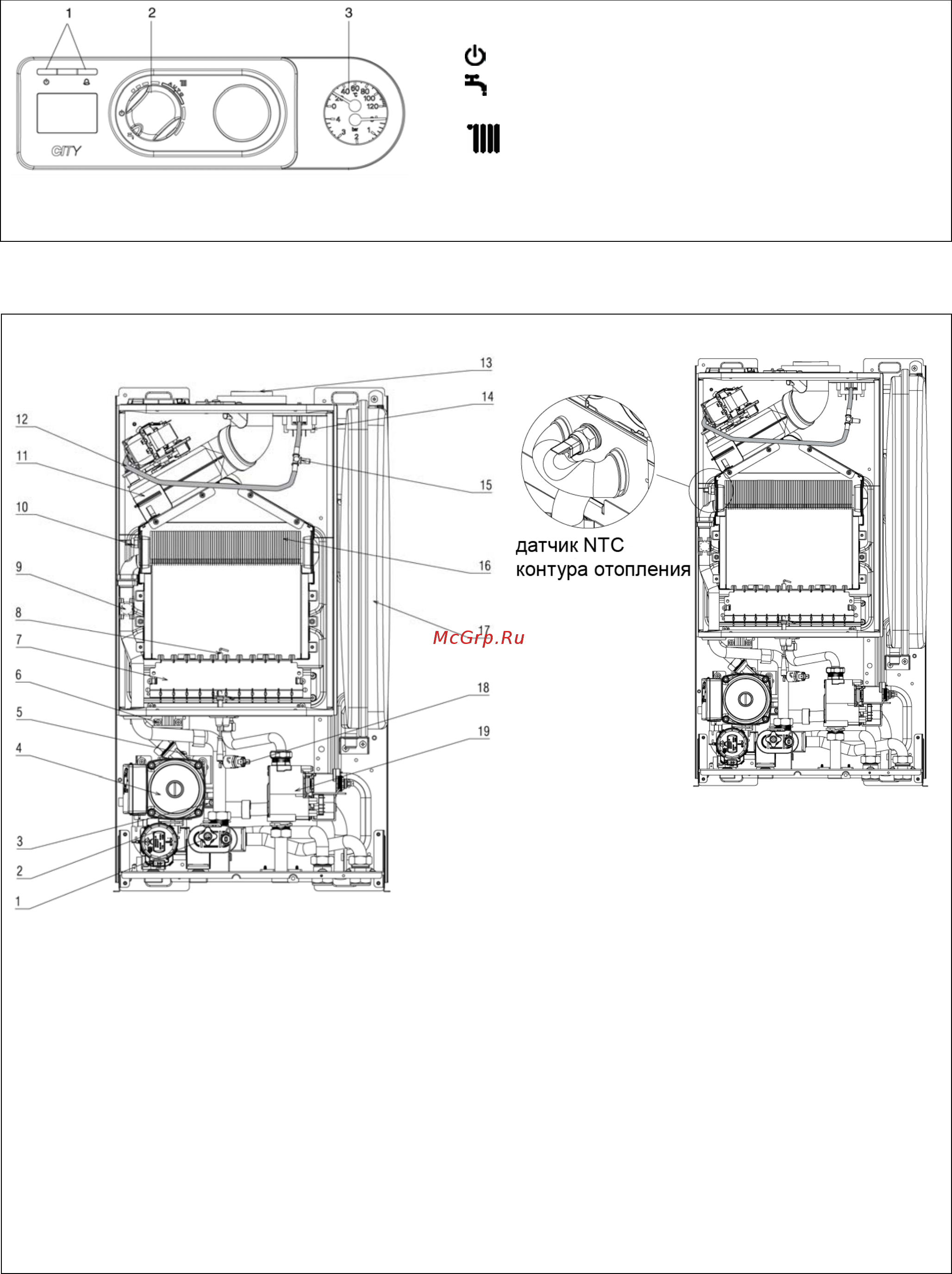

2.2 Панель управления
Рис. 2.1
1 Световой индикатор, отображающий состояние котла
2 Переключатель функций:
Выключение (OFF) / Сброс аварийных сигналов
Лето (активируется, если подключен бойлер-
аккумулятор)
Зима/Регулирование температуры в контуре отопления
3 Термоманометр
2.3 Компоненты котла
Рис 2.2
1 Клапан для слива из системы
2 Сервопривод 3-х ходового клапана
3 Предохранительный клапан
4 Циркуляционный насос
5 Автовоздушник
6 Трансформатор розжига
7 Горелка
8 Электрод розжига-обнаружения
пламени
9 Предельный термостат
10 Датчик NTC контура
отопления
11 Вентилятор
12 Трубка для замера
разрежения
13 Фланец дымовых газов
14 Прессостат
дымоудаления
15 Усилитель сигнала
16 Первичный теплообменник
17 Расширительный бак
18 Гидравлический прессостат
19 Газовый клапан
