2.4 Остаточный напор циркуляционного насоса

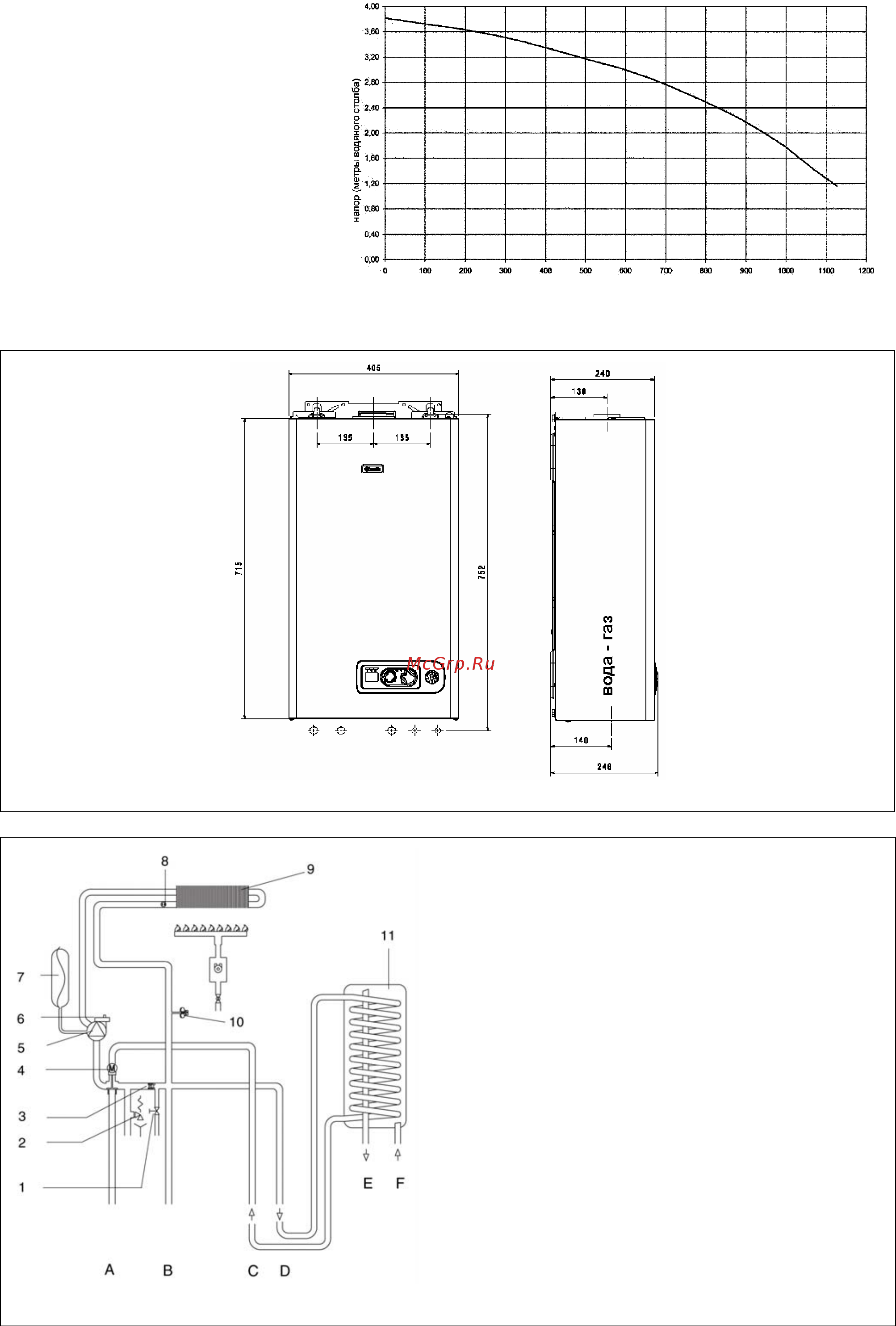

График зависимости остаточного

напора в системе отопления от

производительности приведен справа.

Подбор размеров трубопроводов в

системе отопления должен производиться

с учетом значения остаточного напора.

Необходимо учитывать то, что котел

будет работать правильно в том случае,

если в теплообменнике будет

циркулировать достаточное количество

воды.

Для этой цели в котле имеется

автоматический бай-пас, который

обеспечивает нужный уровень расхода

воды, проходящей через теплообменник

системы отопления, при любых рабочих

условиях.

расход (л/час)

рис. 2.3

2.5 Габаритные размеры

Рис. 2.4

2.6 Гидравлическая схема

Рис. 2.5

F Вход воды из водопровода

E Выход воды в контур ГВС

B Прямой трубопровод системы отопления

A Обратный трубопровод системы отопления

C Подача в змеевик бойлера

D Возврат из змеевика бойлера

1 Сливной кран

2 Предохранительный клапан

3 Бай-пас

4 Трехходовой клапан

5 Циркуляционный насос

6 Автовоздушник

7 Расширительный бак

8 Датчик NTC контура отопления

9 Первичный теплообменник

10 Гидравлический прессостат

11 Бойлер-аккумулятор
