Beretta CITY 24 RSI [15/28] Рис 3 2

В модели CITY 24 RSI для того, чтобы направить выход

дымовых газов наиболее удобным для монтажа образом

(вход воздуха справа), можно использовать специальный

комплект для раздельного дымоудаления (1100749) (рис

3.12).

рис. 3.12

УСТАНОВКА КОНДЕНСАТООТВОДЧИКОВ

При воздействие холодного воздуха на внешнюю поверхность дымоотвода внутри последнего возможно

образование конденсата. Для удаления конденсата рекомендуется устанавливать на дымоотводе специальные

устройства (конденсатоотводчики). Существуют конденсатоотводчики для коаксиальных дымоотводов/воздуховодов и

для отдельных дымоотводов, как для вертикальной, так и для горизонтальной установки. Они заказываются отдельно

вместе с элементами дымоотводов и воздуховодов.

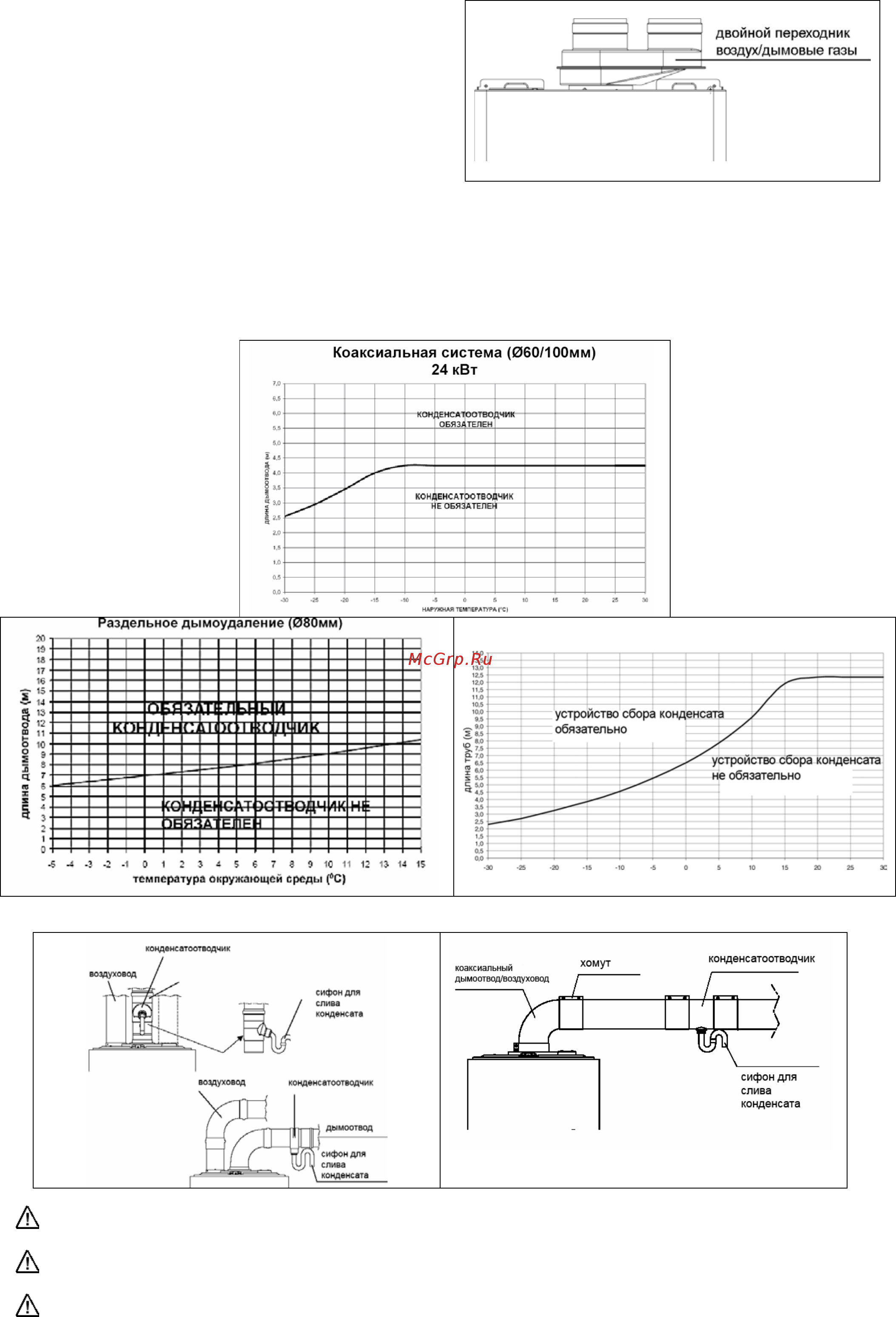

По графикам можно определить необходимость установки конденсатоотводчиков для различных условий и

систем дымоудаления.

Коаксиальная система Ø80/125 мм

наружная температура (°С)

Раздельные дымоотвод и воздуховод Коаксиальные дымоотвод/воздуховод

В случае работы при температуре воды на выходе из котла ниже 50

С (например, при использовании датчика

наружной температуры) требуется обязательная установка конденсатоотводчика.

Конденсатоотводчик должен устанавливаться на дымоотводе в пределах 0,85 м от котла. Слив

конденсатоотводчика необходимо соединить с канализацией.

Дымоотвод должен быть наклонен в сторону конденсатоотводчика на 1%.
