10 | Горизонтальный отвод дымовых газов (AZ 388, AZ 389, AZ 395) RU

6 720 680 463 (2009/11)

4 Горизонтальный отвод дымовых газов (AZ 388, AZ 389, AZ

395)

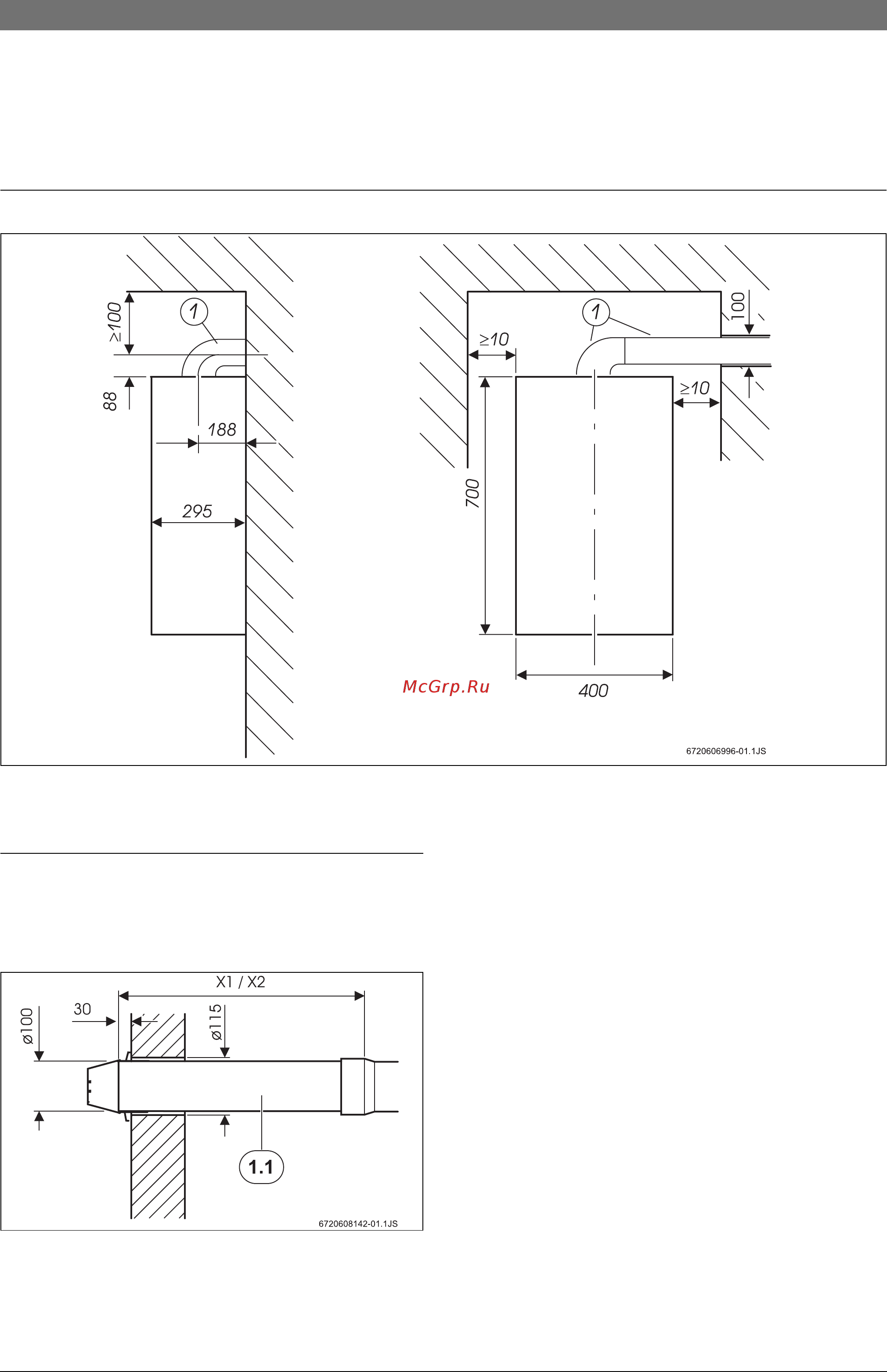

4.1 Минимальные монтажные размеры

Рис 7

1: AZ 388 или AZ 389

4.2 Монтаж (AZ 388 или AZ 389)

B Сделать в стене отверстие диаметром 115 мм (см.

таблицу глава 3.3). См. инструкции, прилагаемые к

системе AZ...

Рис 8

1.1: X1 = AZ 388 (телескопическая система 500 - 775 мм)

X2 = AZ 389 (815 мм)
