Bosch Gaz 3000 W ZW 24-2 DH KE [11/24] Рис 10

Горизонтальный отвод дымовых газов (AZ 388, AZ 389, AZ 395) | 11RU

6 720 680 463 (2009/11)

B Установить принадлежности для отвода дымовых

газов.

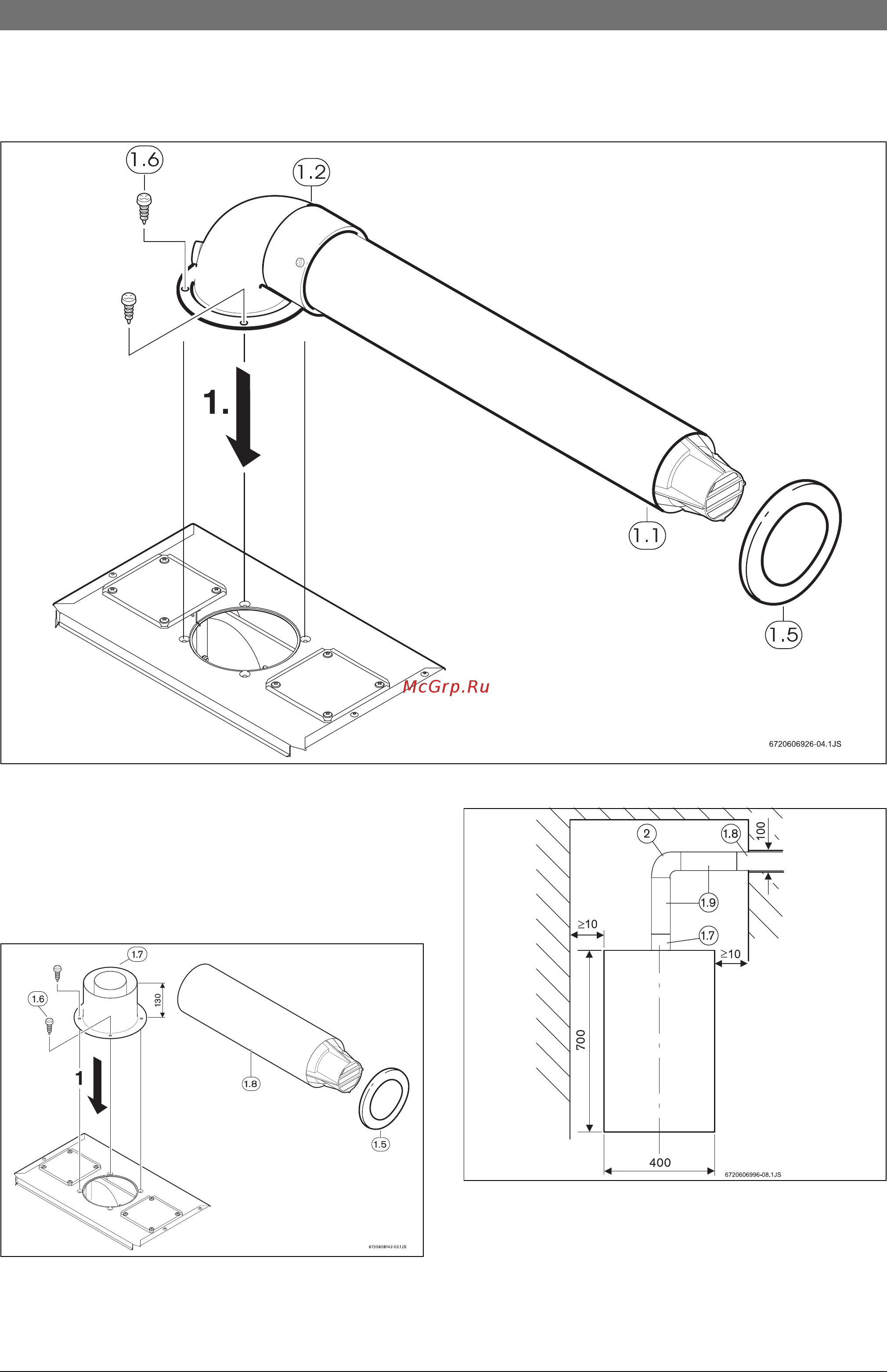

Рис 9

1.1: AZ 388 или AZ 389

1.2: Колено коаксиальной трубы (дымовые газы/воздух для

горения), 90°

1.5: Подвесная шина для крепления на стене

1.6: Крепёжные винты

4.2.1 Монтаж (AZ 395)

Рис 10

Рис 11

1.5: Подвесная шина для крепления на стене

1.6: Крепёжные винты

1.7: Переходник Ø 60/100

1.8: Выводная труба для дымовых газов

1.9: Выводная труба для дымовых газов AZ 390, 391

2: AZ 393
