Bosch Gaz 3000 W ZW 24-2 DH KE [12/24] Установка дроссельной шайбы

12 | Горизонтальный отвод дымовых газов (AZ 388, AZ 389, AZ 395) RU

6 720 680 463 (2009/11)

4.3 Установка дроссельной шайбы

Согласование различных принадлежностей отвода

дымовых газов осуществляется с помощью

дроссельных шайб, входящих в комплект поставки

отопительного котла.

Используя данные таблицы 3 определить, требуется ли

при данном монтаже (длина выводной трубы L, число

изгибов коаксиальной трубы) взаимное согласование

принадлежностей для отвода дымовых газов. Если это

необходимо, то следует поступать следующим

образом:

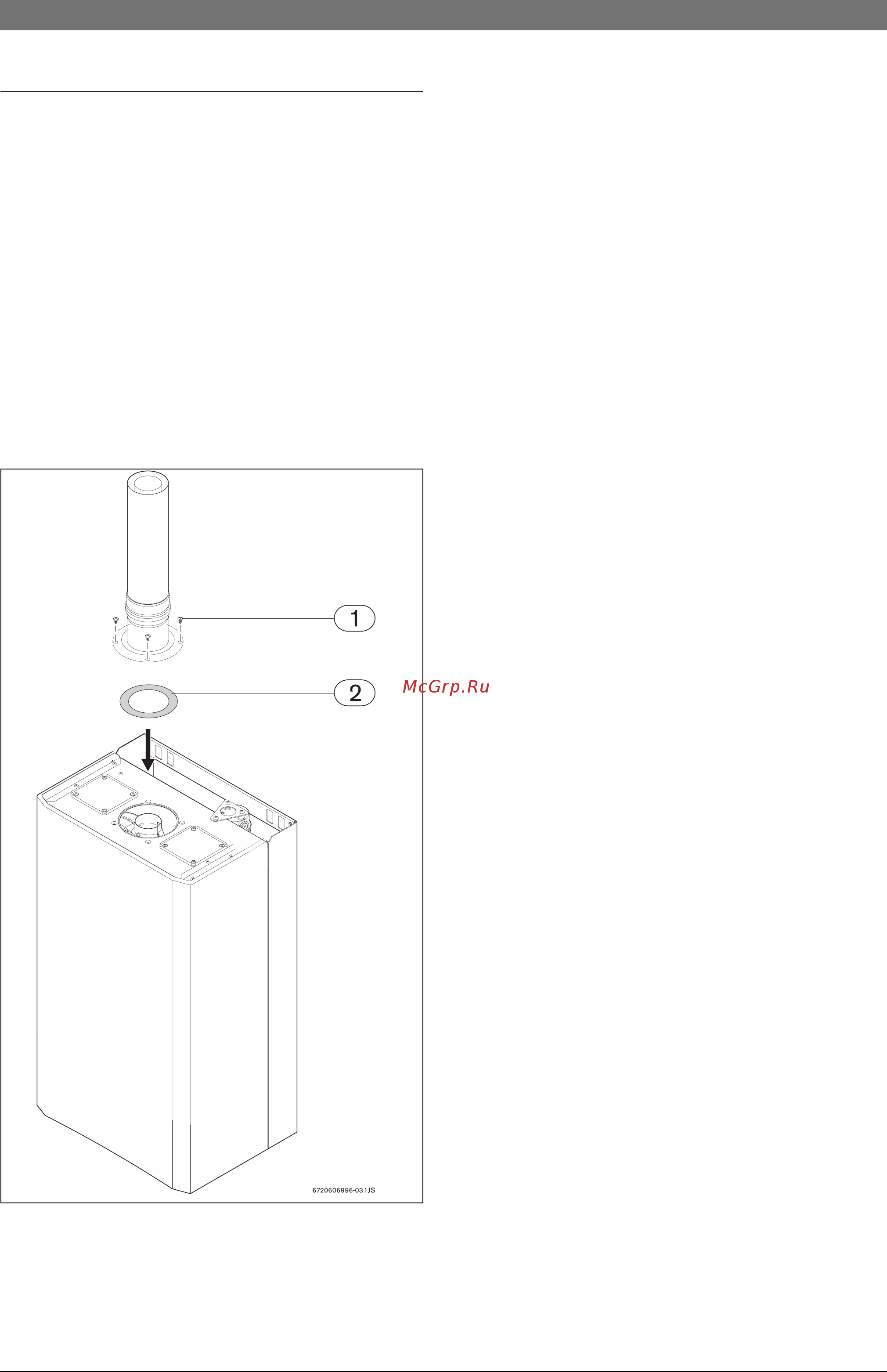

B Установить дроссельную шайбу (2)

соответствующего диаметра на ту сторону

вентилятора, где производится втягивание воздуха

для горения.

Рис 12
