Bosch Gaz 3000 W ZW 24-2 DH KE [6/24] Монтаж и настройка

6 | Монтаж и настройка RU

6 720 680 463 (2009/11)

3 Монтаж и настройка

3.1 Указания по монтажу

• Максимально допустимая длина труб отвода

дымовых газов и подачи воздуха для горения Lmax

приведена в таблице на стр. 7.

• Если горловина коаксиальной трубы укладывается в

шахту ниже уровня земли, то в зимнее время могут

происходить отключения отопительного котла из-за

обледенения трубы. От такого способа отвода

дымовых газов следует отказаться.

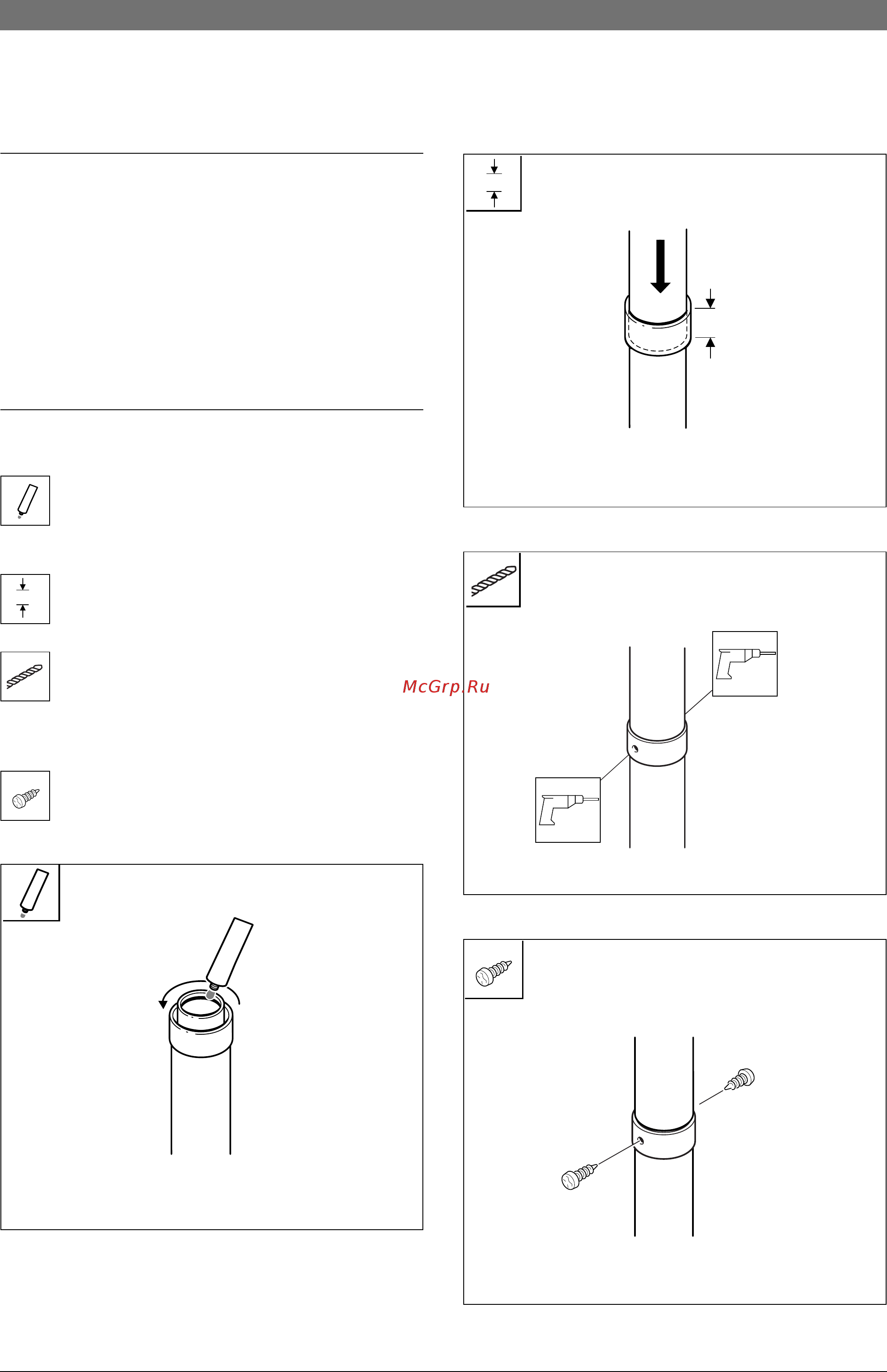

3.2 Пояснения символов на монтажных

схемах

B Уплотнения отвода дымовых газов

слегка смазать смазкой, не

содержащей растворителей, например,

вазелином (рис.

1).

B Принадлежности для отвода дымовых

газов вставить до упора; в этом

примере - на глубину 50 мм, (рис.

2).

B Просверлить два отверстия диаметром

3 мм в трубе подачи воздуха для

горения. Максимальная глубина

сверления 8 мм. Не повредите трубу

отвода дымовых газов! (рис.

3).

B Закрепить трубное соединение

прилагающимися винтами (рис.

4).

Рис 1

Рис 2

Рис 3

Рис 4

Ø 3mm

360°

6 720 604 873-17.1O

6 720 604 873-18.1O

Ø 3mm

6 720 604 873-21.1O

6 720 604 873-22.1O
