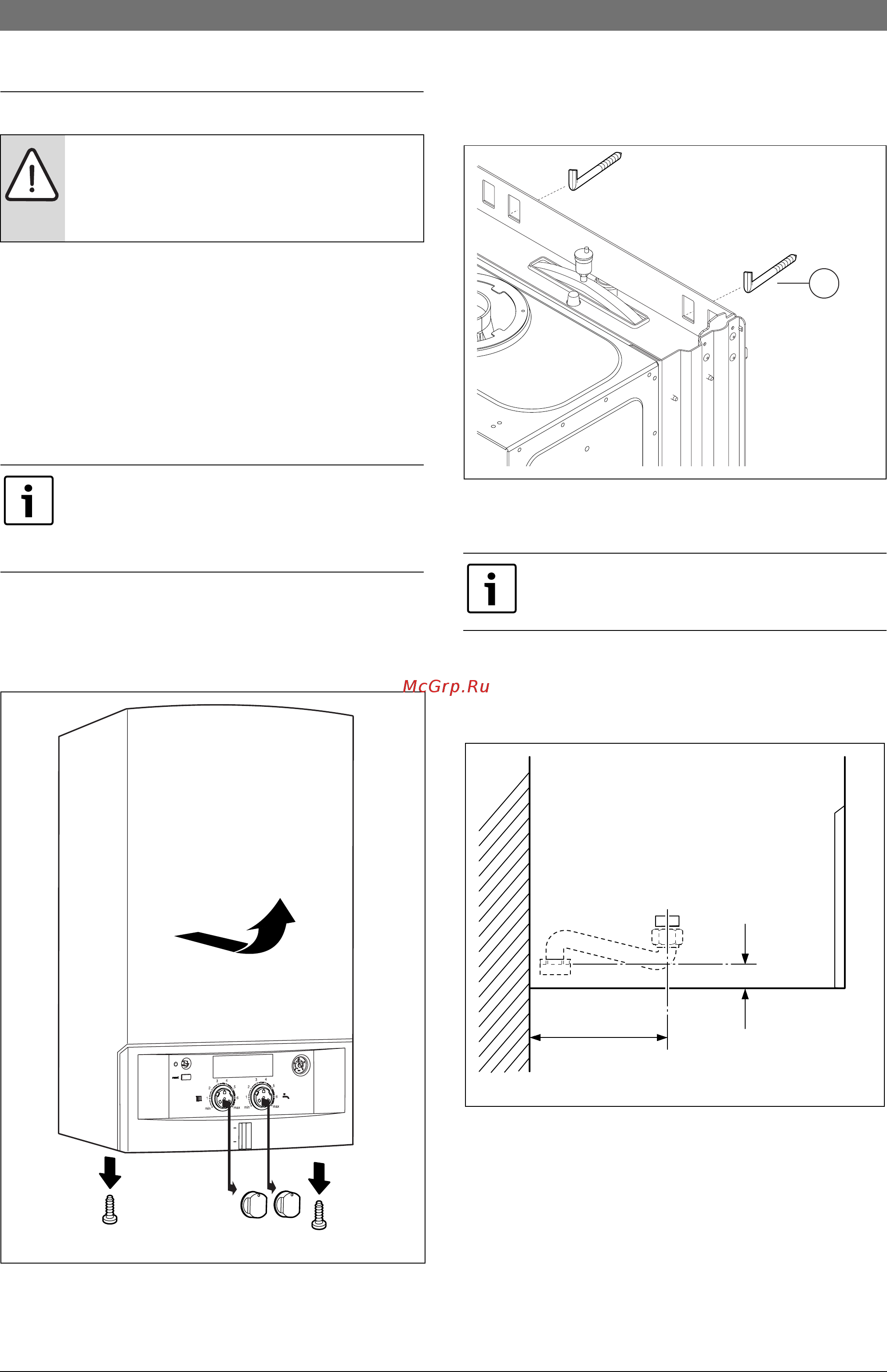

26 | Установка прибора RU
Copyright (optional information)6 720 647 408 (2011/01)
5.4 Монтаж прибора
B Снять упаковку, соблюдая при этом приведенные
на упаковке указания.
B Снять крепёжный материал с труб.
B Проверить указанную на заводской табличке страну
назначения и соответствие вида газа,
поступающего от газоснабжающего предприятия
(Æ стр. 12).
Снятие кожуха
B Снять ручки-регуляторы.
B Удалить два предохранительных винта на нижней
панели прибора.
B Обшивку потянуть вперёд и снять движением вверх.
Рис 11
Крепление прибора
B Повесить прибор на два крюка (1) на стену.
Рис 12 Подвешивание прибора
1 Крюк
B Выполнить гидравлические подключения прибора к
монтажной соединительной панели
(принадлежности), используя S-образные трубы
(принадлежности).
Рис 13
B Установить кожух, закрепить его двумя стопорными
винтами и вставить ручки-регуляторы в правильном
положении (Æ стр. 26).
ВНИМАНИЕ: Наличие грязи в
трубопроводной сети может привести к
повреждению прибора.
B Промыть трубопроводную сеть.
Кожух закреплен двумя винтами (защита
от несанкционированного снятия).
B Кожух должен быть постоянно защищен
при помощи этих винтов.
6 720 613 689-07.1O
2.
3.
2.
1.
При прикручивании соединительных труб
к прибору не перекручивать их.
1
6 720 613 639-11.1O
6 720 613 639-09.2O
218
9,5
