12.2 Описание различных рабочих шагов
12.2.1 Очистка поддона горелки, форсунок и
горелки
B Ослабить два верхних винта (1) и два барашковых
винта (2) по бокам.
B Выдвинуть крышку камеры горелки (3) вперед.

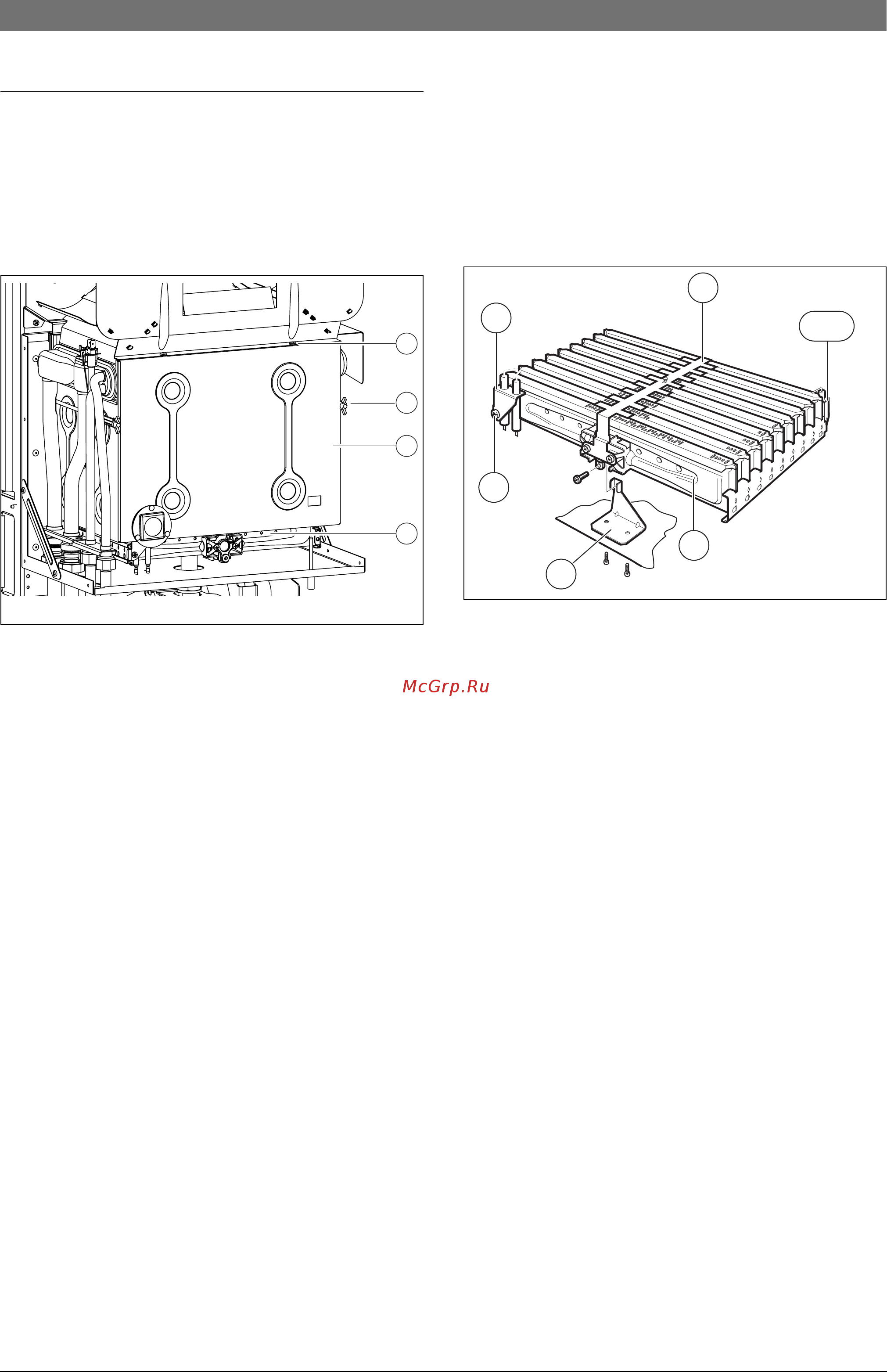

Рис 35 Открывание горелки
1 Верхние винты крышки камеры сгорания
2 Крышка камеры сгорания
3 Нижние винты крышки камеры сгорания
4 Группа горелок
B Осторожно снять соединитель с запального
электрода (1) (Æ рис. 37).
B Осторожно вынуть штекерный соединитель на
электроде контроля пламени (5).
B Отвинтить крепежный уголок (3).
B Ослабить накидную гайку под горелкой и осторожно
снять узел горелки (4).
Рис 36 Узел горелки
1 Узел запального электрода
2 Крепежный винт узла запального электрода
3 Крепежный уголок
4 Узел горелки
5 Электрод контроля пламени
6 Крепежный винт электрода контроля пламени
7 Перемычка перекрестного розжига
4
1
2
3
6 720 613 077-04.1O
6 720 610 356-44.1O
1
7
2
3
4
5+6
