48 | Проверка/техобслуживание RU
Copyright (optional information)6 720 647 408 (2011/01)
B Снять винты (11) (Æ рис. 37).
B Снять перемычку перекрестного розжига (7).
B Вывинтить винты в точках крепления (9). Снять
левую и правую части горелки (12 и 8) с коллектора
форсунок (10).
B Очистить горелку щеткой, чтобы убедиться в
отсутствии загрязнения на ламелях и форсунках. Ни
в коем случае не очищать форсунки
металлической щеткой.
B Проверить настройки подачи газа (Æ стр. 39).

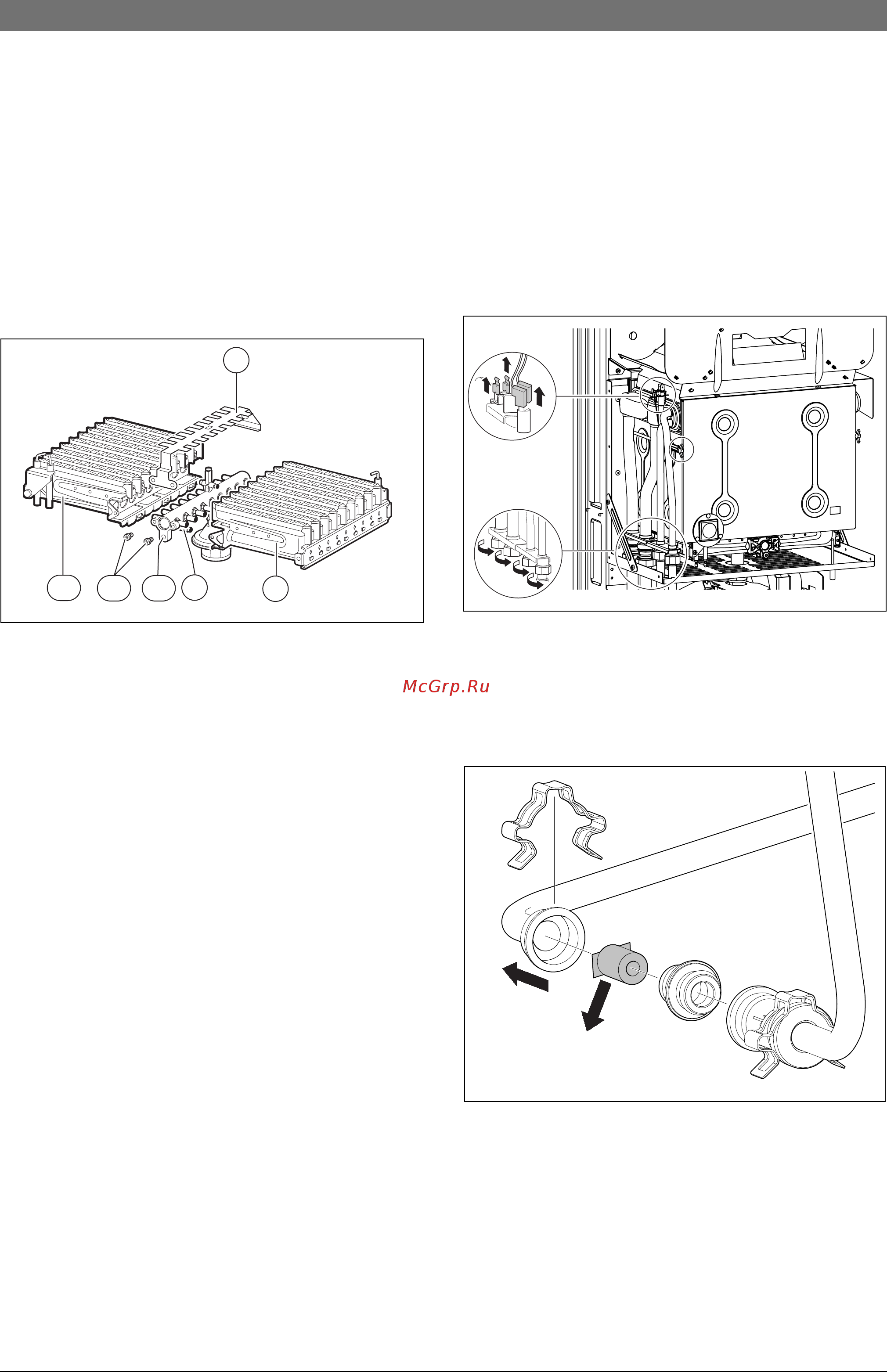

Рис 37
7 Перемычка перекрестного розжига
8 Горелка (правая часть)
9 Точки крепления для коллектора форсунок
10 Коллектор форсунок
11 Винты для крепления перемычки перекрестного розжига
12 Горелка (левая часть)
12.2.2 Очистка нагревательного блока
B Снять переднюю стенку камеры сгорания и горелку
(Æ рис. 35).
B Снять кабели, развинтить резьбовые соединения и
выдвинуть нагревательный блок вперед.
B Погрузить нагревательный блок в воду, очистить его
моющим средством, а затем снова установить.
B Осторожно выпрямить согнувшиеся ламели на
нагревательном блоке.
Рис 38
12.2.3 Сетчатый фильтр в трубе холодной воды
(ZWA)
B Открутить трубу холодной воды и проверить сетку
на загрязнённость.
Рис 39
6 720 611 347-39.1O
