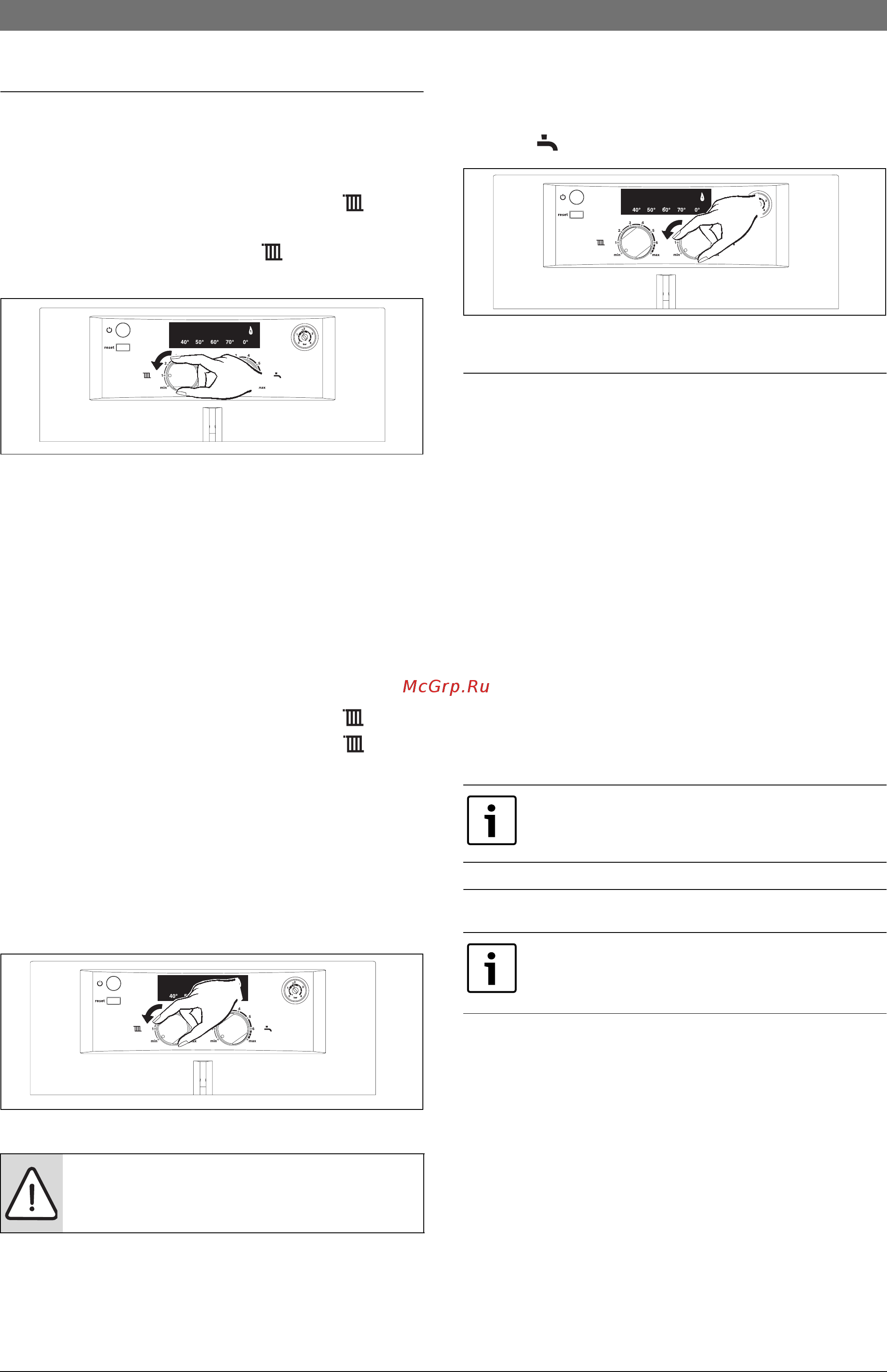

34 Ввод в эксплуатацию Защита бойлера от замерзания ИБА 7 8 Защита от замерзания Защита установки от замерзания Регулятор температуры горячей воды повернуть влево ч до упора Записать положение в котором находится регулятор температуры подающей линии ЦЦ Оставить прибор включенным с регулятором температуры подающей линии ЦЦ установленным минимум в положении 1 Рис 2 7 7 9 Сбои Сойоте контролирует работу всех регулирующих управляющих элементов и приборов безопасности Рис 25 При отключённом приборе добавить антифриз в воду для обогрева страница 23 и опорожнить контур горячей воды Дополнительные указания приведены в инструкции по эксплуатации регулятора отопления При возникновении какого либо сбоя в работе мигает индикация температуры и индикатор работы Нажать и удерживать нажатой кнопку Сброс до тех пор когда индикация температуры и индикатор работы будут гореть не мигая Прибор снова начнет работать и дисплей покажет температуру подающей линии Защита прибора от замерзания Оставить прибор включенным Записать положение в котором находится регулятор температуры подающей линии ТЩ Регулятор температуры подающей линии ип повернуть в крайнее левое положение Отопительный насос и тем самым отопление выключается Система снабжения горячей водой и электропитание для регулятора отопления и таймера остаются включены При снижении температуры в помещении где установлен прибор примерно до 9 С ненадолго включаются горелка и отопительный насос Если сбой не удается устранить Обратиться в уполномоченную специализированную фирму или в сервисную службу сообщив при этом вид неполадки и данные прибора стр 7 Таблица неисправностей приведена на стр 53 7 10 Защита от блокировки насоса Эта функция предотвращает заклинивание отопительного насоса и трехходового клапана 2ЭА после длительного простоя 1 После каждого отключения насоса происходит отсчет времени чтобы через 24 часа ненадолго включить отопительный насос и трехходовой клапан 23А УВЕДОМЛЕНИЕ Опасность замерзания отопительной системы Дополнительные указания приведены в инструкции по эксплуатации регулятора отопления 6 720 647 408 2011 01
