Bosch Gaz 4000 W ZSA 24-2 A 23 [28/60] Или
![Bosch Gaz 4000 W ZSA 24-2 A 23 [28/60] Или](/views2/1421822/page28/bg1c.png)
28 | Электрические соединения RU
Copyright (optional information)6 720 647 408 (2011/01)
6 Электрические соединения
Все регуляторы, устройства управления и
предохранительные устройства прибора
подсоединены, проверены и готовы к эксплуатации.
6.1 Подсоединение кабеля сетевого
питания
Прибор поставляется с кабелем и штекером с
защитным контактом для подачи электротока (только
для диапазона защиты 3).
B Соблюдать защитные меры согласно требований
безопасности.
B Произвести электроподключение прибора через
разъединительное устройство с минимальным
расстоянием между контактами 3 мм (например,
предохранители, выключатели низкого
напряжения). Подключение любых других
потребителей электроэнергии запрещается.
B Проложить сетевой кабель так, чтобы он не касался
элементов гидравлической системы.
двухфазная сеть
B Для достаточного тока ионизации установить
резистор (№ заказа 8 900 431 516-0) между
нейтралью и гнездом подключения защитного
соединения.
-ИЛИ-
B Использовать разделительный трансформатор
(№ заказа 7 719 002 301).
-ИЛИ-
B Применять CT2 Ioni (№ заказа 8 717 207 828-0).
6.2 Подключения к Cotronic
Эксплуатация прибора разрешается только с
регулятором марки Bosch.
Для выполнения электрических соединений и
настройки переключателей DIP нужно откинуть
Cotronic вниз и открыть его со стороны подключений.

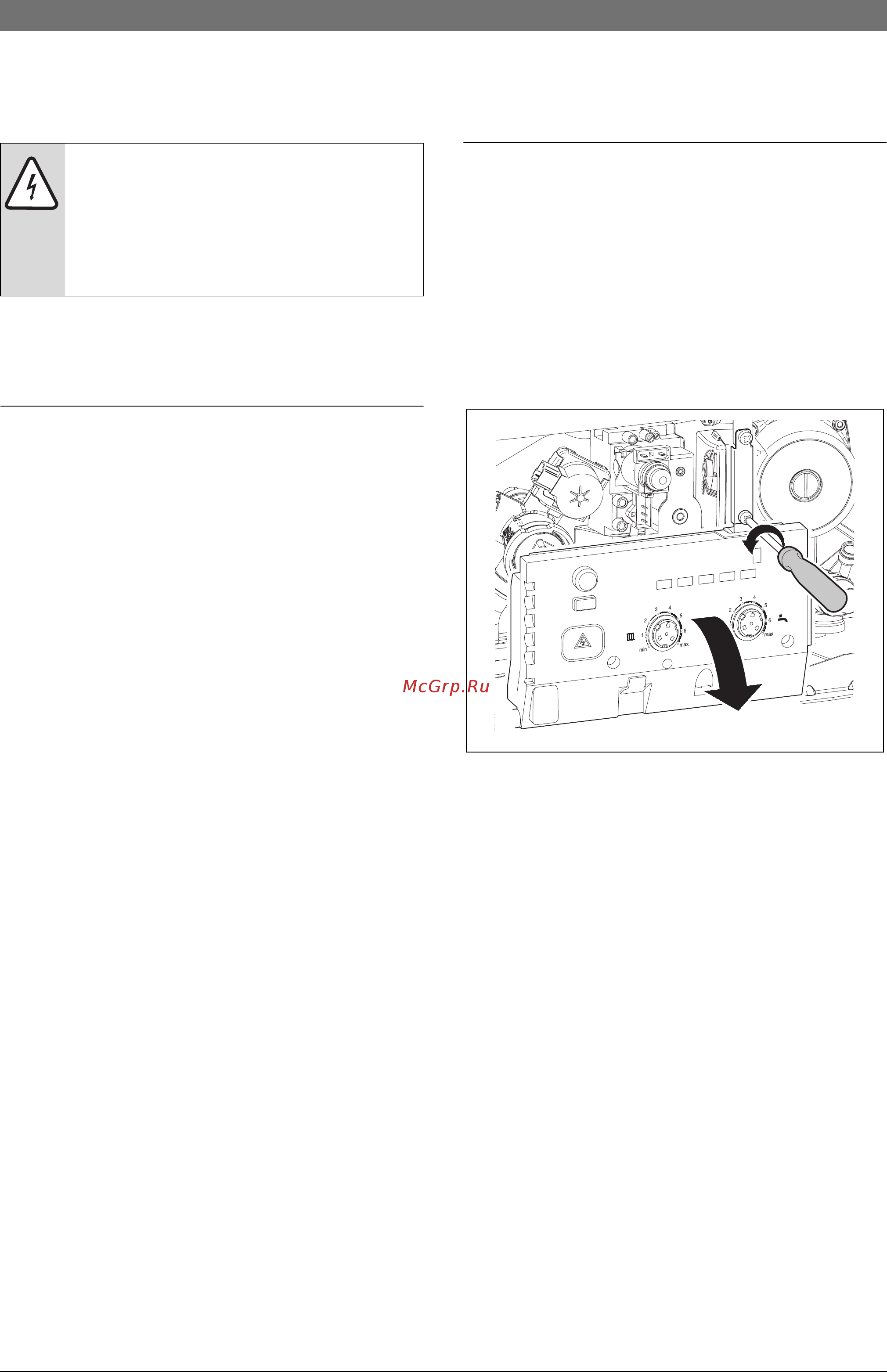

6.2.1 Открывание Cotronic
B Снять кожух (Æ стр. 26).
B Отвернуть винт и откинуть Cotronic вниз.
Рис 14
ОПАСНО: Удар электрическим током!
B Перед выполнением работ на
электрических узлах обязательно
отключить напряжение питания
(предохранитель, выключатель низкого
напряжения).
6 720 613 639-15.1O
