Переоборудование на другой вид газа | 39RU
6 720 647 408 (2011/01)Copyright (optional information)
9 Переоборудование на другой вид газа
Заводская настройка работающих на природном газе
приборов соответствует EE-H.
Настройка опломбирована изготовителем. Настройка
на номинальную тепловую нагрузку и на минимальную
тепловую нагрузку не требуется.
Природный газ H (23)
• Приборы, предназначенные для природного газа
группы H, настроены изготовителем на индекс
Воббе, равный 15 кВтч/м
3
, и давление подключения
13 мбар, после чего опломбированы
Если прибор должен работать на газе, отличающемся
от указанного на заводской табличке, то нужно
установить комплект переналадки (Æ глава 9.2).
9.1 Настройка подачи газа (природный и
сжиженный газ)
9.1.1 Подготовка
B Откинуть Cotronic вниз (Æ глава 6.2.1).
Настройку всегда следует выполнять вначале при
максимальной, а затем при минимальной тепловой
мощности.
B Для обеспечения теплоотдачи открыть вентили
радиаторов или точку отбора горячей воды.

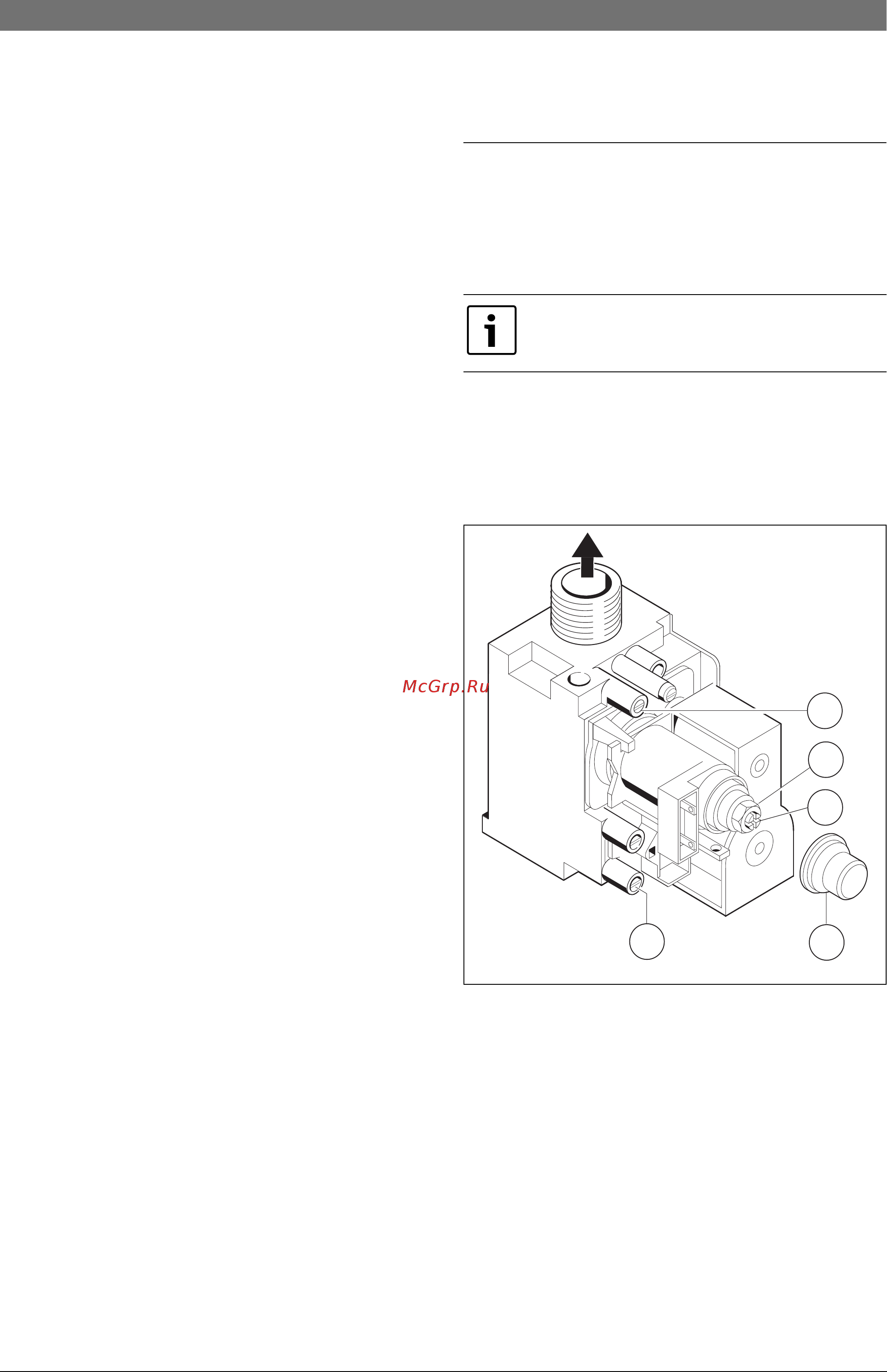

Рис 33
1 Измерительный штуцер (давление перед форсунками)
2 Регулировочный винт максимального расхода газа
3 Регулировочный винт минимального расхода газа
4 Крышка
5 Штуцер для измерения давления подаваемого газа
Использовать для настройки газа
принадлежность № 8 719 905 029 0.
6 720 613 639-40.1O
2
3
4
5
1
