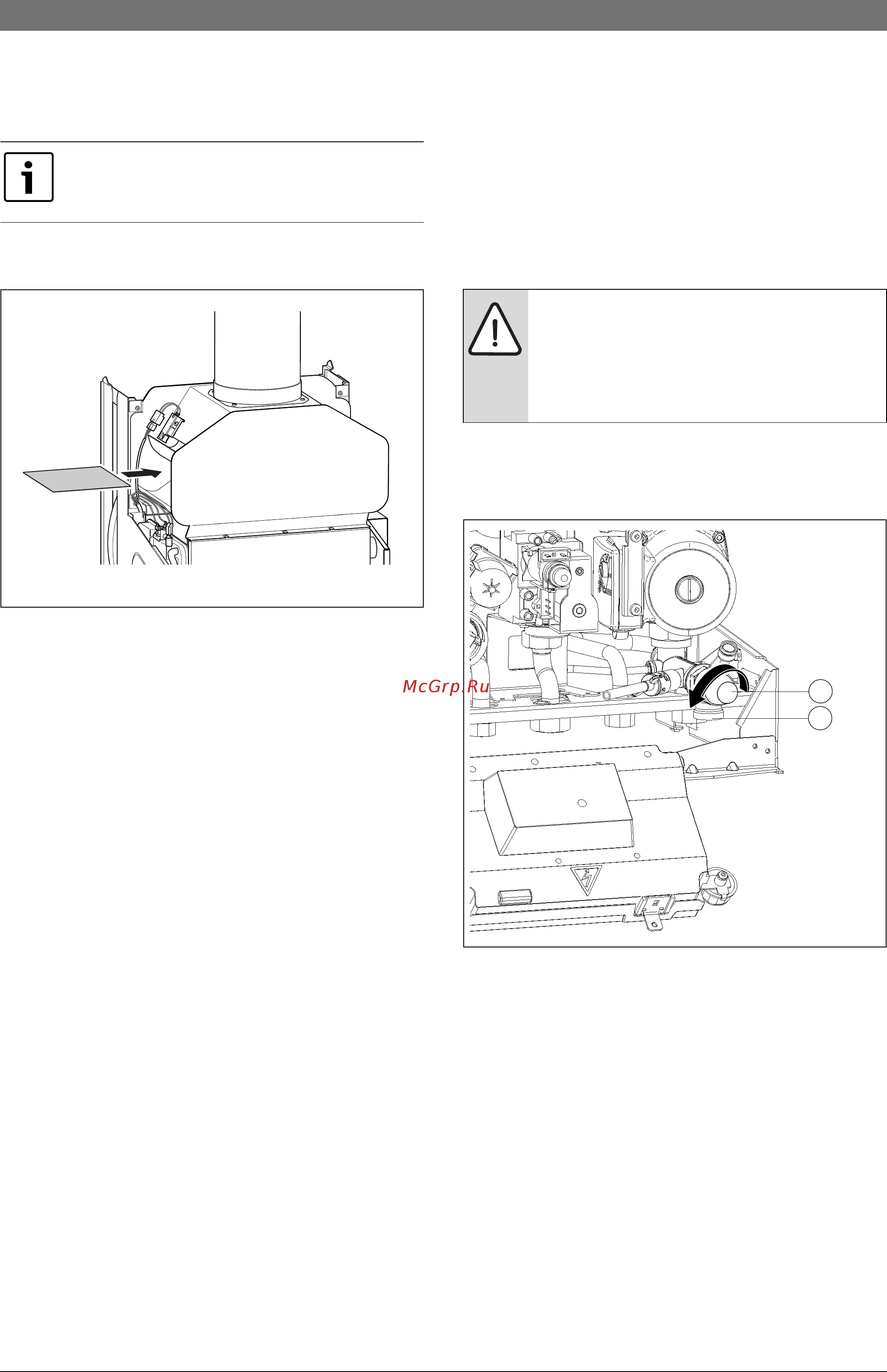

50 | Проверка/техобслуживание RU
Copyright (optional information)6 720 647 408 (2011/01)
B Удалить пластину.
Прибор вновь включается.
B Вернуться к стандартному режиму работы,
Æ стр. 40.
Рис 42
12.2.6 Проверка предохранительного клапана
системы отопления
Его назначение заключается в том, чтобы
предохранять отопительную систему и всю установку
от возможного избыточного давления. Заводская
настройка обеспечивает срабатывание клапана, когда
давление в замкнутом контуре достинет примерно 3
бар.
B Предохранительный клапан повернуть влево до
срабатывания.
Из сливной трубы должна потечь вода.
Рис 43 Предохранительный клапан
1 Предохранительный клапан
2 Сливная труба
Если в течение 5 минут прибор выключить,
то его повторное включение произойдет
только через 20 минут.
6 720 613 085-38.1O
ОСТОРОЖНО:
B Предохранительный клапан ни в коем
случае не закрывать.
B Сток предохранительного клапана
проложить по нисходящей.
6 720 613 639-27 .1O
1
2
