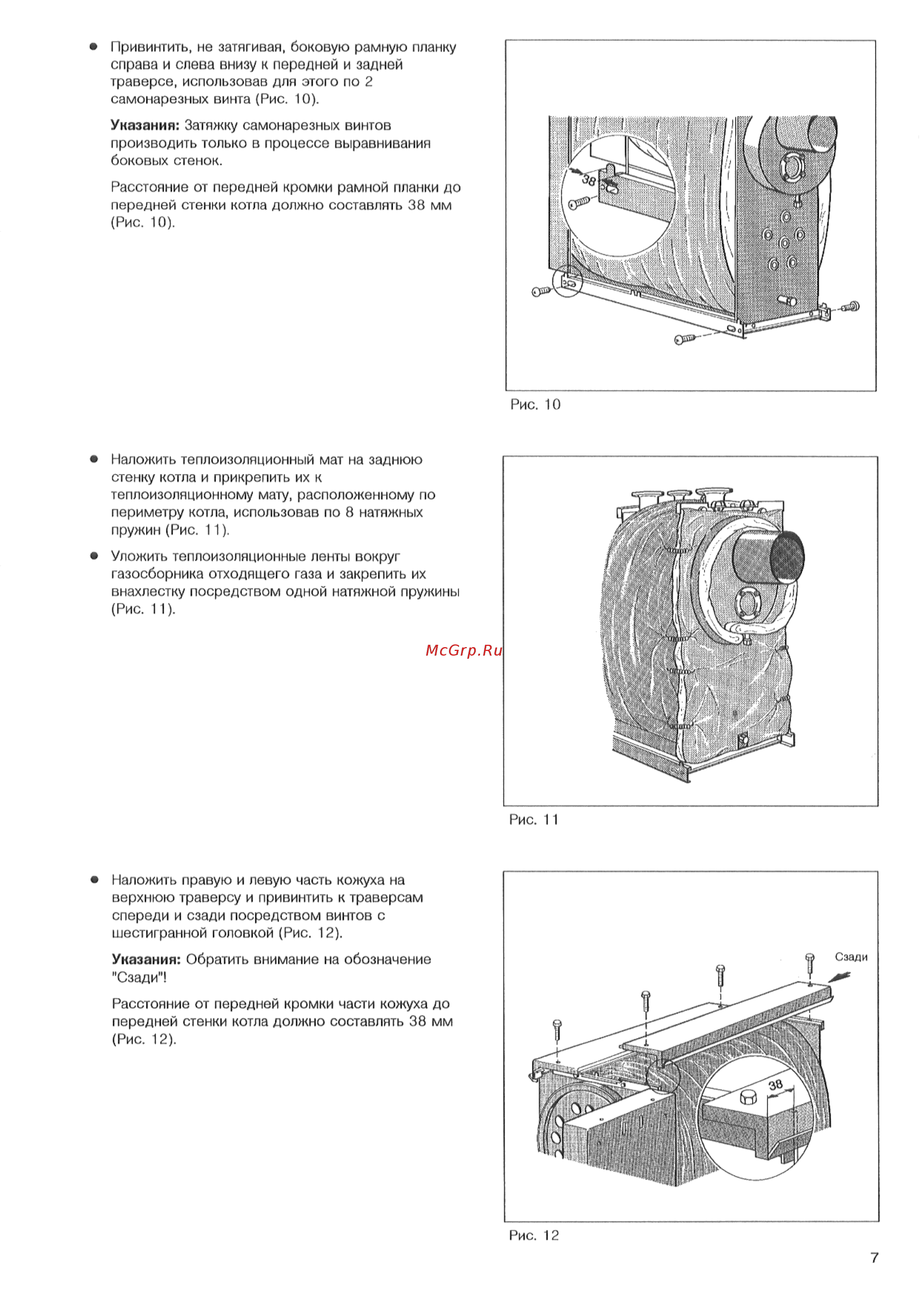

Привинтить не затягивая боковую рамную планку справа и слева внизу к передней и задней траверсе использовав для этого по 2 самонарезных винта Рис 10 Указания Затяжку самонарезных винтов производить только в процессе выравнивания боковых стенок Расстояние от пеэедней кромки рамной планки до передней стенки котла должно составлять 38 мм Рис 10 Рис 10 Наложить теплоизоляционный мат на заднюю стенку котла и прикрепить их к теплоизоляционному мату расположенному по периметру котла использовав по 8 натяжных пружин Рис 11 Уложить теплоизоляционные ленты вокруг газосборника отходящего газа и закрепить их внахлестку посредством одной натяжной пружины Рис 1 1 Рис 11 Наложить правую и левую часть кожуха на верхнюю траверсу и привинтить к траверсам спереди и сзади посредством винтов с шестигранной головкой Рис 12 Указания Обратить внимание на обозначение Сзади Расстояние от передней кромки части кожуха до передней стенки котла должно составлять 38 мм Рис 12 Рис 12 7
