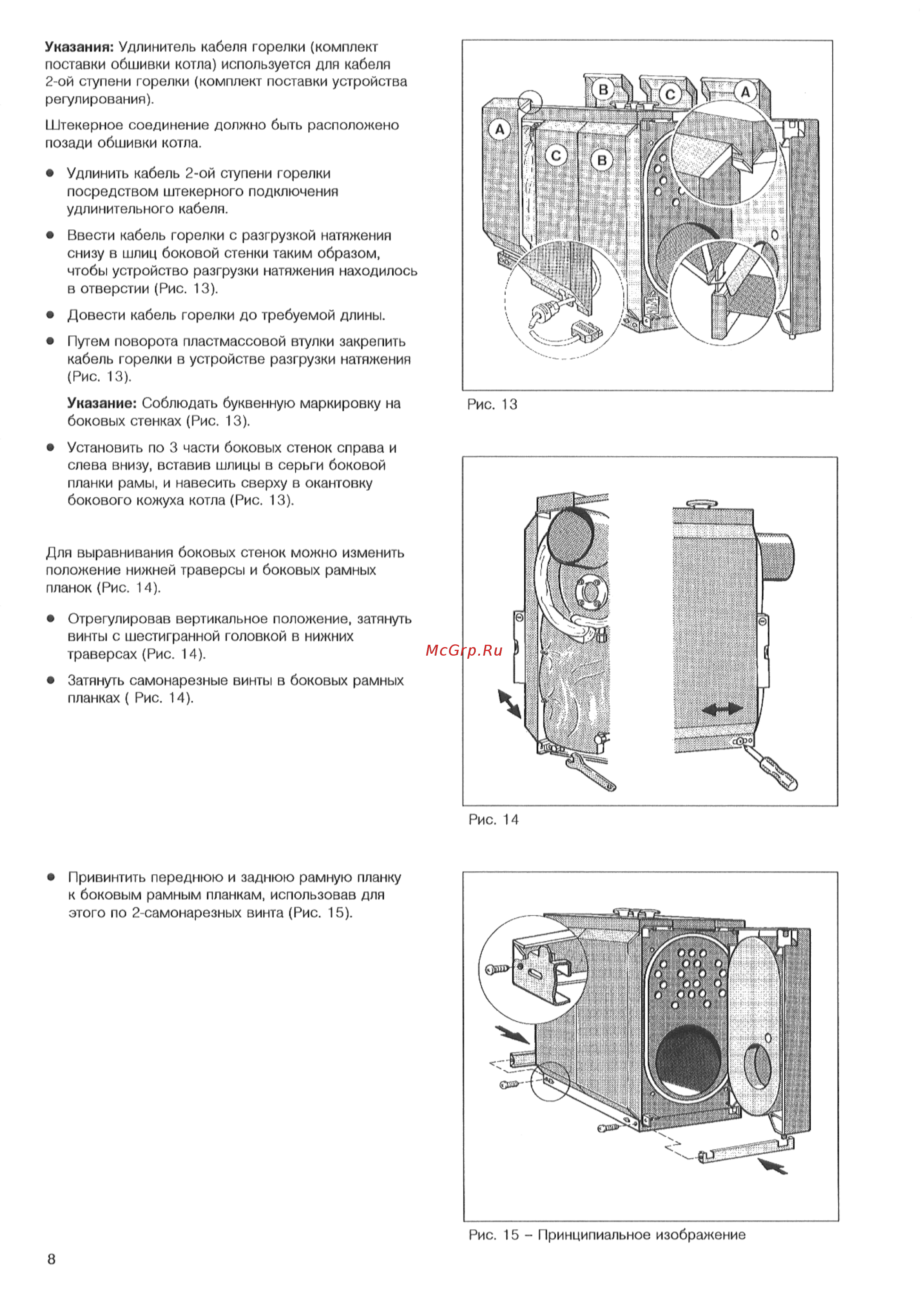

Указания Удлинитель кабеля горелки комплект поставки обшивки котла используется для кабеля 2 ой ступени горелки комплект поставки устройства регулирования Штекерное соединение должно быть расположено позади обшивки котла Удлинить кабель 2 ой ступени горелки посредством штекерного подключения удлинительного кабеля Ввести кабель горелки о разгрузкой натяжения снизу в шлиц боковой стенки таким образом чтобы устройство разгрузки натяжения находилось в отверстии Рис 13 Довести кабель горелки до требуемой длины Гутем поворота пластмассовой втулки закрепить кабель горелки в устройстве разгрузки натяжения Рис 13 Указание Соблюдать буквенную маркировку на боковых стенках Рис 13 Рис 13 Установить по 3 части боковых стенок справа и слева внизу вставив шлицы в серьги боковой планки рамы и навесить сверху в окантовку бокового кожуха котла Рис 13 Для выравнивания боковых стенок можно изменить положение нижней траверсы и боковых рамных планок Рис 14 Отрегулировав вертикальное положение затянуть винты с шестигранной головкой в нижних траверсах Рис 14 Затянуть самонарезные винты в боковых рамных планках Рис 14 Рис 14 Привинтить переднюю и заднюю рамную планку к боковым рамным планкам использовав для этого по 2 самонарезных винта Рис 15 Рис 15 Принципиальное изображение 8
