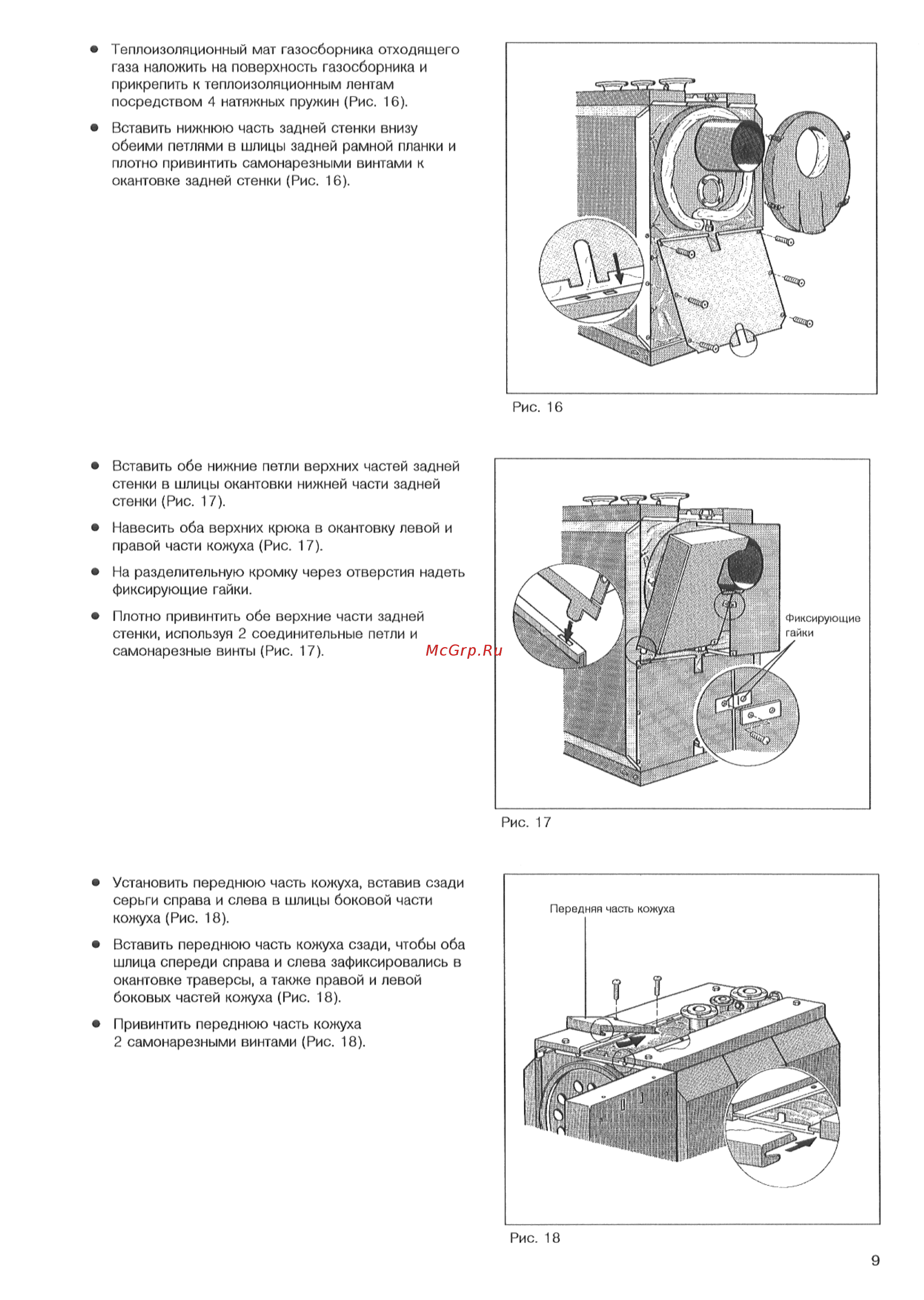

Теплоизоляционный мат газосборника отходящего газа наложить на поверхность газосборника и прикрепить к теплоизоляционным лентам посредством 4 натяжных пружин Рис 16 Вставить нижнюю часть задней стенки внизу обеими петлями в шлицы задней рамной планки и плотно привинтить самонарезными винтами к окантовке задней стенки Рис 16 Рис 16 Вставить обе нижние петли верхних частей задней стенки в шлицы окантовки нижней части задней стенки Рис 17 Навесить оба верхних крюка в окантовку левой и правой части кожуха Рис 17 На разделительную кромку через отверстия надеть фиксирующие гайки Плотно привинти_ь обе верхние части задней стенки используя 2 соединительные петли и самонарезные винты Рис 17 Рис 17 Установить переднюю часть кожуха вставив сзади серьги справа и слева в шлицы боковой части кожуха Рис 18 Вставить переднюю часть кожуха сзади чтобы оба шлица спереди справа и слева зафиксировались в окантовке траверсы а также правой и левой боковых частей кожуха Рис 18 Привинтить переднюю часть кожуха 2 самонарезными винтами Рис 18 Рис 18 9
