Монтаж
Logano S121-2 - Оставляем за собой право на изменения!
17
Регулировка заслонки вторичного воздуха
Заслонку вторичного воздуха (
Æ
рис.
10
, [4]) нужно
отрегулировать в соответствии с мощностью котла.

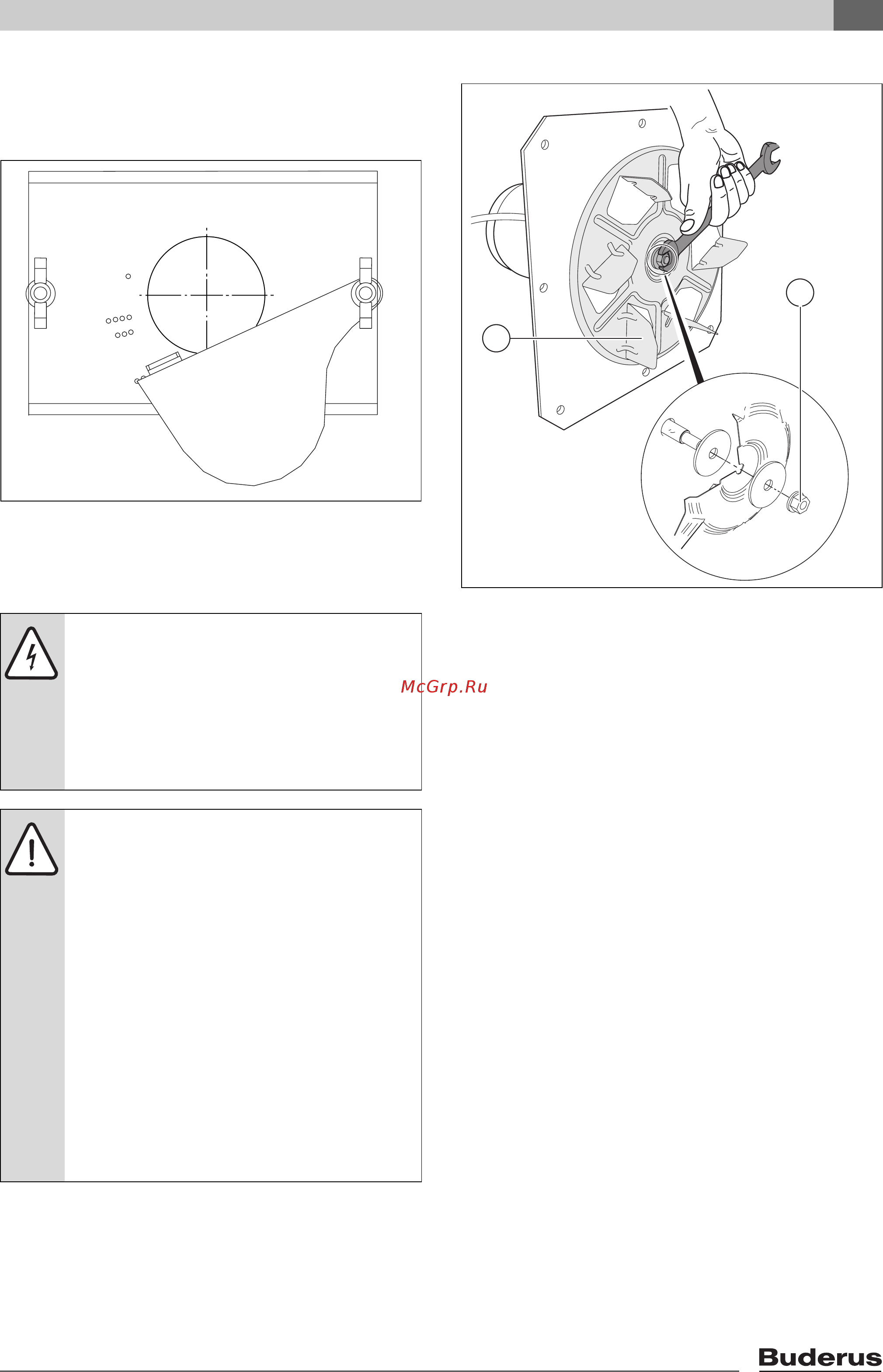

Рис 12 Регулировка заслонки вторичного
воздуха по мощности котла
3.7.2 Монтаж вытяжного вентилятора
дымовых газов
B Проверьте, затянута ли центральная гайка.
B Центральная гайка затягивается вращением
влево.
Рис 13 Монтаж крыльчатки вентилятора
1 Центральная гайка (левая резьба)
2 Крыльчатка
Вентилятор вытягивает горячие газы из котла. Монтаж
вентилятора осуществляется следующим образом:
B Приложите фланец вентилятора к
уплотнительному шнуру, который находится на
коллекторе дымовых газов (Æ рис. 14, [5]) и
закрепите барашковыми гайками (Æ рис. 14,
[7]).
B Установите защитный козырёк (Æ рис. 14, [4])
над вентилятором (Æ рис. 14, [6]).
B Закрепите барашковой гайкой кронштейн,
поддерживающий провод (Æ рис. 14, [8]), на
смотровом люке коллектора дымовых газов.
B Вставьте штекер (Æ рис. 14, [2]) вентилятора в
4-контактную розетку (Æ рис. 14, [1]).
ОПАСНО: угроза для жизни от
поражения электрическим током!
Горячие детали котла могут повредить
изоляцию проводов.
B Проверьте, чтобы электрические
провода не касались горячих
поверхностей.
ОСТОРОЖНО: возможно повреждение
оборудования из-за
неквалифицированного монтажа!
Р
астягивание, защемление,
переламывание соединительных проводов
может привести к нарушениям работы
двигателя вентилятора.
B Не допускайте растягивание,
защемление, переламывание
соединительных проводов.
B Не подвешивайте двигатель
вентилятора на соединительном
проводе.
B Положите двигатель на
подготовленную основу так, чтобы
не нагружать провод.
6 720 649 217-09.1T
21 kW
38 kW
32 kW
26 kW
2
1
6 720 647 613-19.1T
