2
Информация об оборудовании
Logano S121-2 - Оставляем за собой право на изменения!
8

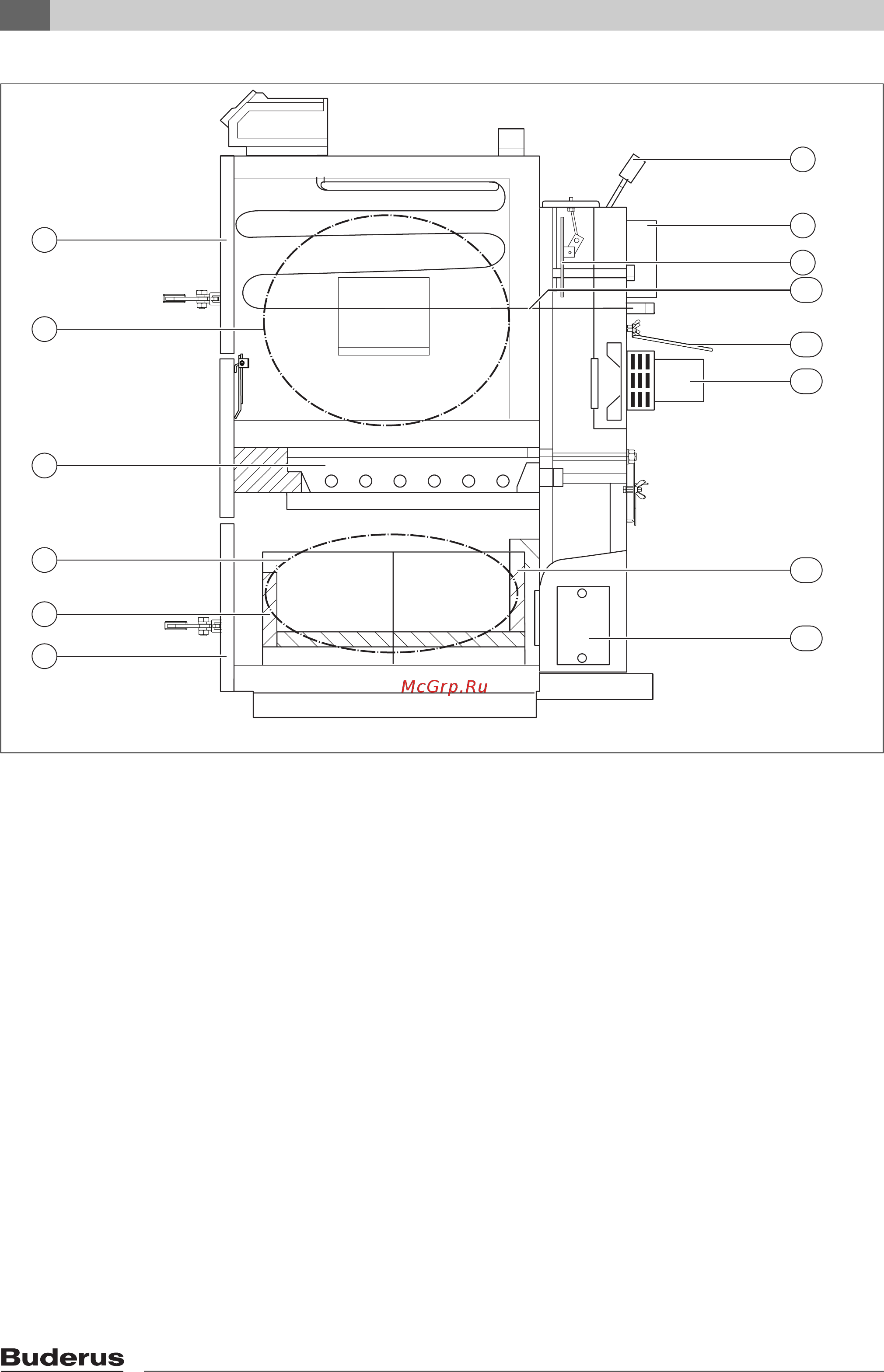

Рис 2 Функциональные элементы котла
1 Дверь загрузочной камеры
2 Загрузочная камера
3 Фурма
4 Топочная камера
5 Золоудерживающий камень
6 Дверь топки
7 Рычаг растопочной заслонки
8 Патрубок дымовых газов
9 Растопочная заслонка
10 Предохранительный теплообменник
11 Защитный козырёк
12 Вентилятор дымовых газов
13 Шамотные камни
14 Смотровой люк
1
2
6
3
14
13
12
6 720 647 653-01.1T
7
8
9
11
10
4
5
