Buderus Logano S 121-2 21кВт [20/44] Установка датчика температуры дымовых газов

Монтаж

Logano S121-2 - Оставляем за собой право на изменения!

B Закрепите датчик температуры зажимной

пружиной (Æ рис. 18, [4]).

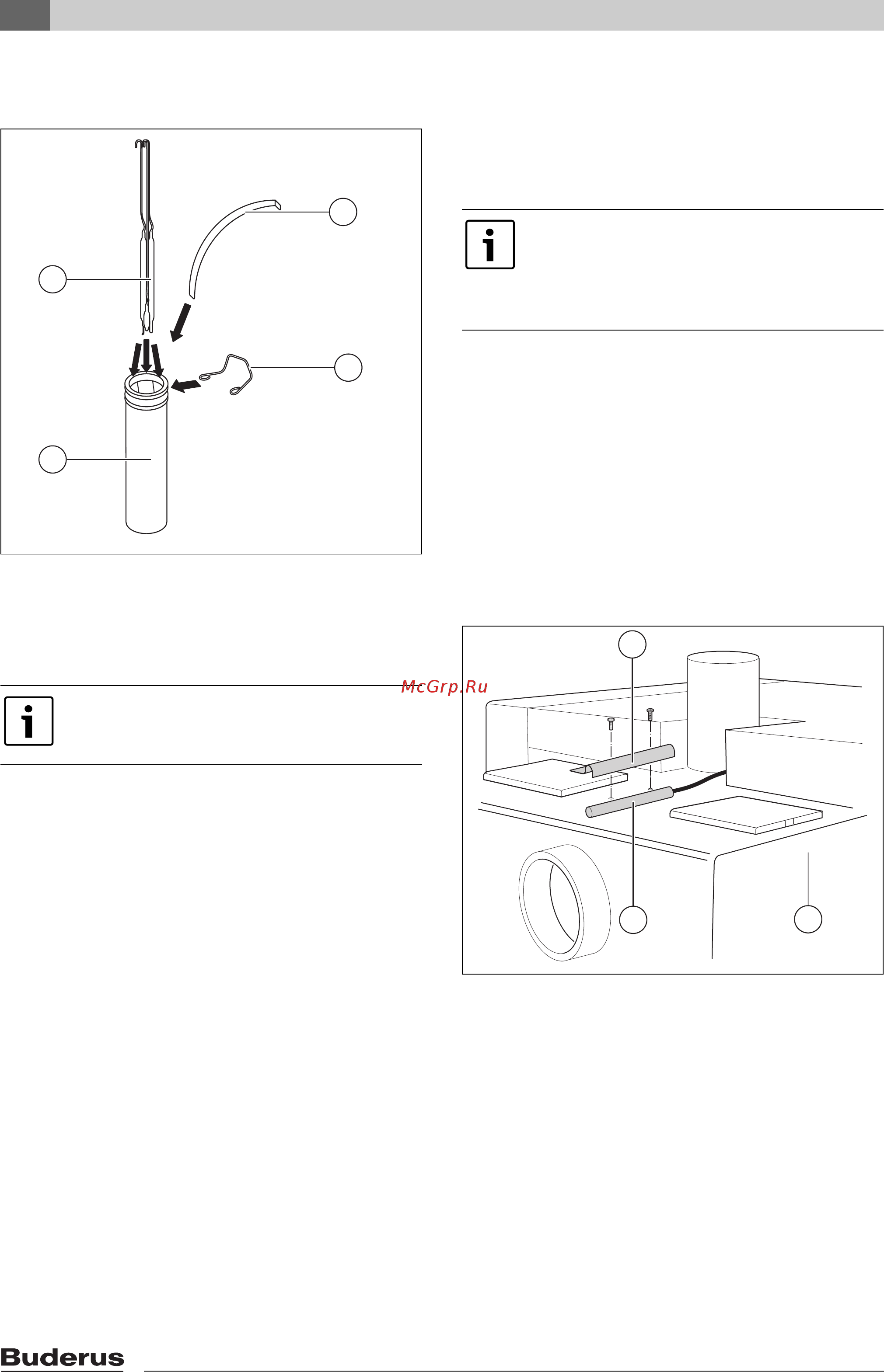

Рис 18 Подключение датчиков температуры

1 Датчики температуры

2 Погружная гильза

3 Компенсационная пружина

4 Зажимная пружина

3.9 Установка датчика температуры

дымовых газов

Датчик температуры дымовых газов

устанавливается на сборном коллекторе дымовых

газов котла.

B Проведите капиллярные трубки датчика через

кабельный проход в нижней части системы

управления и проложите их по изоляции на

верхней стороне котла до коллектора дымовых

газов.

B Снимите крепёжную пластину [2] с коллектора

дымовых газов [3].

B Выровняйте датчик температуры дымовых

газов [1].

B Прижмите датчик температуры дымовых газов

крепёжной пластиной к коллектору.

B Закрепите крепёжную пластину на коллекторе.

Рис 19 Установка датчика температуры дымовых

газов

1 Датчик температуры дымовых газов

2 Крепёжная пластина

3 Коллектор дымовых газов

Правильное подключение датчиков

температуры приведено в инструкции

по монтажу системы управления.

6 720 647 613-27.1T

Следите за тем, чтобы датчик

температуры дымовых газов плоско и

по всей длине прилегал к коллектору, а

капиллярные трубки датчика не

переламывались на корпусе котла.

6 720 648 117-09.1T
