3
Монтаж
Logano S121-2 - Оставляем за собой право на изменения!
19
B Смонтируйте подключение к дымовой трубе со
смотровым люком.
B Закрепите на котле соединительный участок
отвода дымовых газов.
B
Проложите соединительный участок с наклоном
кратчайшим путём к дымовой трубе. Старайтесь
не применять повороты, прежде всего с углом 90°.
B Крепите соединительные участки винтами или
заклёпками и при необходимости
устанавливайте подпорки.

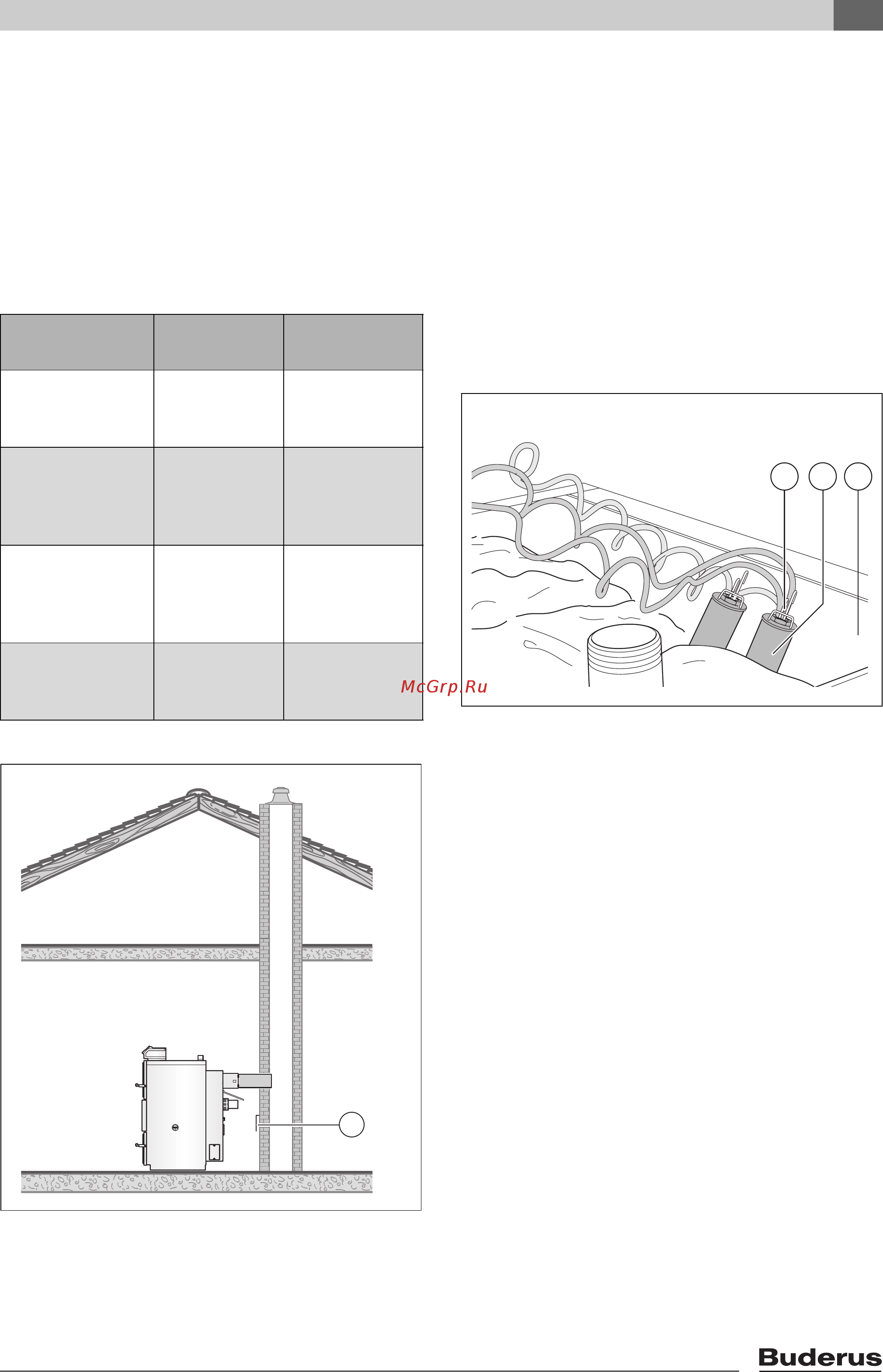

Рис 16 Расположение регулятора подачи
дополнительного воздуха
1 Оптимальное положение: регулятор подачи
дополнительного воздуха в стенке дымовой трубы
3.8 Монтаж датчиков температуры на
верхней стороне котла
B Распределите датчики температуры по
имеющимся погружным гильзам (максимум три
датчика на гильзу):
– Термометр котловой воды
– Регулятор температуры котловой воды (TRK)
–
Реле контроля температуры котловой воды (TW)
– Предохранительный ограничитель
температуры (STB)
B Вставьте датчики (Æ рис. 17, [1]) в погружные
гильзы (Æ рис. 17, [2]) на верхней стороне котла
(Æ рис. 17, [3]).
Рис 17 Подключенные датчики температуры
1 Датчики температуры
2 Погружная гильза
3 Верхняя сторона котла
B Вставляйте датчики температуры (Æ рис. 18,
[1]) до упора в дно погружной гильзы (Æ рис. 18,
[2]).
B Прижмите датчик температуры
компенсационной пружиной (Æ рис. 18, [3]) к
стенке гильзы.
B Не переламывайте капиллярные трубки.
Мощность
котла
Воздушный
канал
Минимальна
я высота
21 Ø 160 мм
Ø 180 мм
Ø 200 мм
мин. 7 м
мин. 5 м
мин. 5 м
26 Ø 160 мм
Ø 180 мм
Ø 200 мм
Ø 220 мм
мин. 8 м
мин. 6 м
мин. 5 м
мин. 5 м
32 Ø 160 мм
Ø 180 мм
Ø 200 мм
Ø 220 мм
мин. 10 м
мин. 8 м
мин. 7 м
мин. 6 м
38 Ø 180 мм
Ø 200 мм
Ø 220 мм
мин. 10 м
мин. 9 м
мин. 6 м
Таб. 9 Рекомендуемая высота дымовой трубы
1
6 720 647 613-03.2T
6 720 647 613-11.2T
3
2
