Монтаж

blueline №. 12 - Оставляем за собой право на изменения!

Удаление транспортных фиксаторов

B Снимите крышку с решёткой [2] сзади на опоре

камина.

B Отверните гайки [1] в опоре камина.

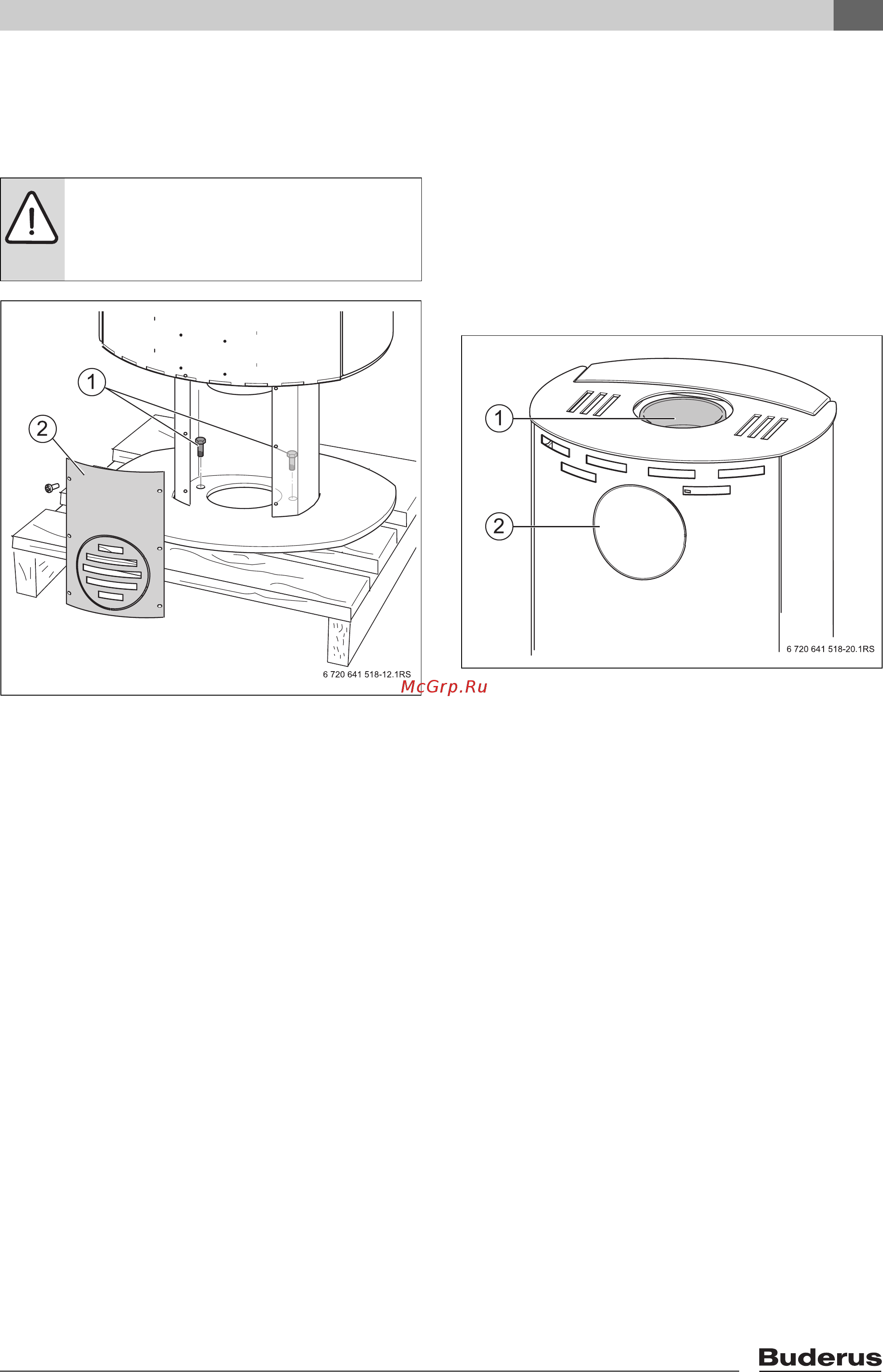

Рис. 7 Удаление транспортных фиксаторов

1 Стопорные гайки

2 Крышка с решёткой

B Осторожно поднимите камин с поддона и

установите на месте эксплуатации.

B Выровните его по горизонтали.

B Закрепите крышку с решёткой

4.2 Подключение к дымовой трубе

Возможны два вида подключения:

• вверх, через верхнее выходное отверстие

дымовых газов [1]

• назад, через выходное отверстие дымовых

газов в задней стенке [2]

На заводе патрубок дымовых газов

устанавливается в верхнее выходное отверстие

[1]. Отверстие на задней стенке [2] закрыто

заглушкой [2] в облицовке и внутренней крышкой.

Рис. 8 Подключение к дымовой трубе

1 Верхнее выходное отверстие дымовых газов с

патрубком

2 Заднее выходное отверстие дымовых газов с

заглушкой

ОСТОРОЖНО: опасность получения

травм при переносе тяжелых грузов!

B Поднимайте и переносите камин как

минимум вдвоём.
