4.6 Монтаж/демонтаж облицовки из

природного камня (серпентина)

4.6.1 Демонтаж бокового камня

1. Равномерно надавите боковой камень [1] вверху

и внизу длинными крюками в металлические

полосы [3].

2. Короткие крюки на камне выньте из-за кромки

опорной пластины на камине [2], потяните

камень вперёд и снимите его.

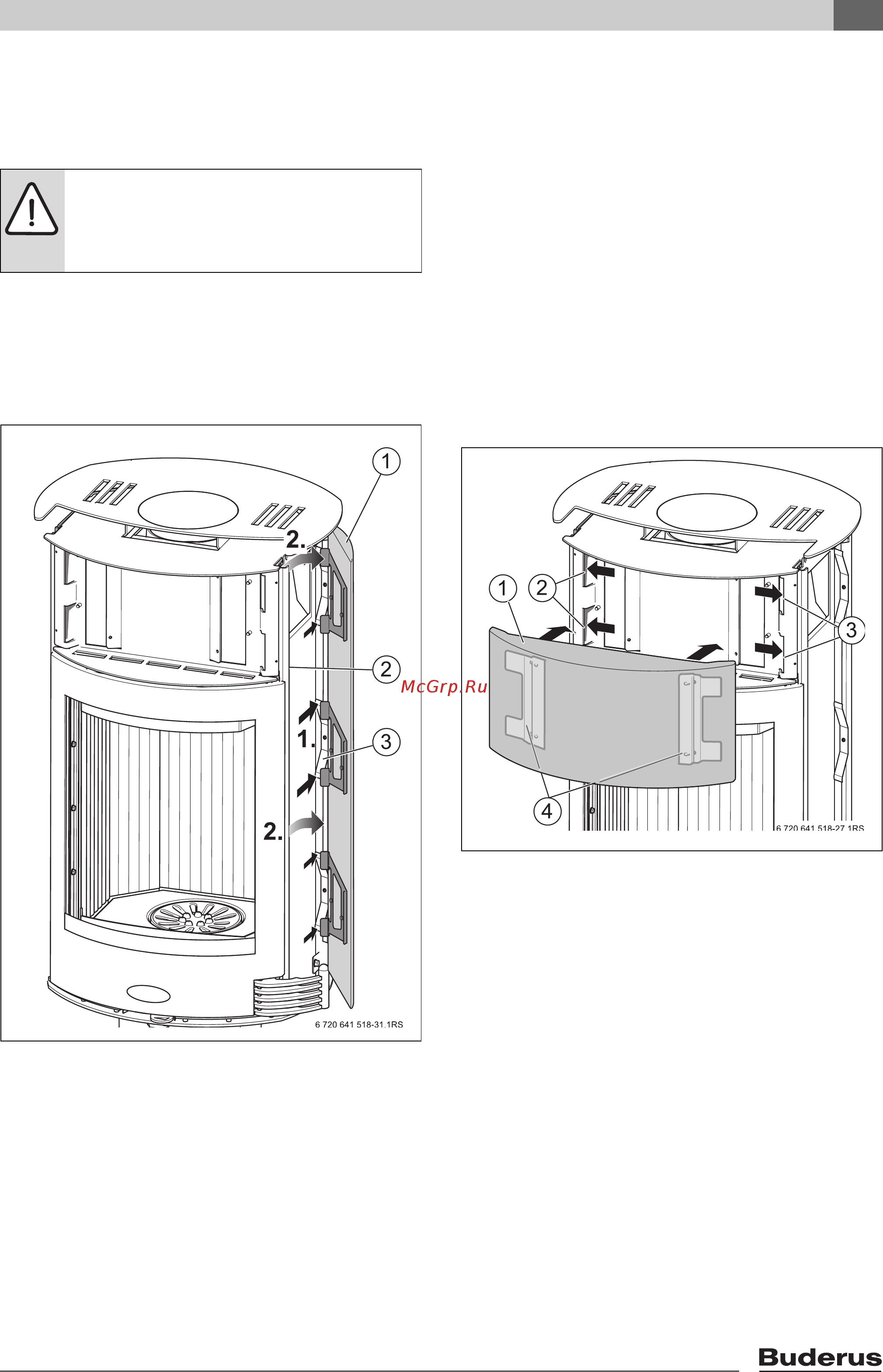

Рис. 22 Демонтаж бокового камня

1 Боковой камень

2 Кромка опорной пластины на камине

3 Металлическая полоса

4.6.2 Установка фронтального камня

В верхней части камина справа и слева

установлены фронтальные крепёжные пластины с

двумя выемками [2, 3]. На фронтальном камне [1]

также имеются крепёжные пластины [4].

B Вставьте язычки правой пластины [4] на

камне [1] в выемки пластины [3] на камине.

B Задвиньте язычки правой пластины [4] как

можно дальше в выемки крепёжной пластины на

камине.

B Прижмите фронтальный камень заподлицо с

камином.

B Сдвиньте влево фронтальный камень пока

язычки левой пластины [4] на камне [1] не

войдут в выемки пластины [2] на

камине и выровните камень.

Рис. 23 Установка фронтального камня

1 Фронтальный камень

2 Левая фронтальная крепёжная пластина

3 Правая фронтальная крепёжная пластина

4 Крепёжная пластина с металлическими язычками

ВНИМАНИЕ: опасность получения

травм при демонтаже бокового камня.

B Осторожно снимайте тяжёлые

боковые камни.
